仿古水钟机械计时装置三维结构设计

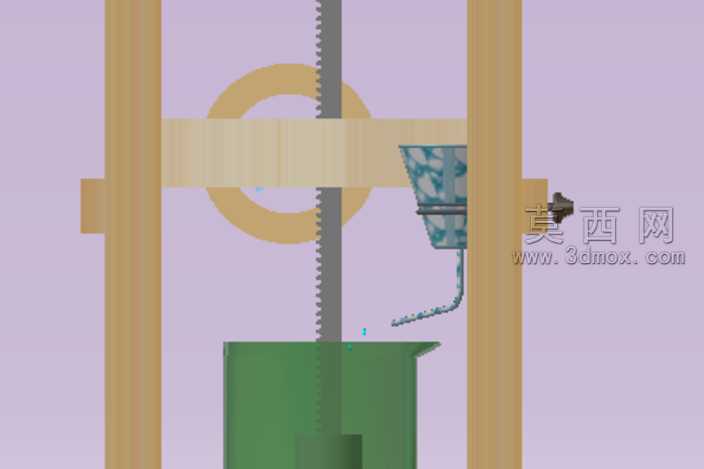

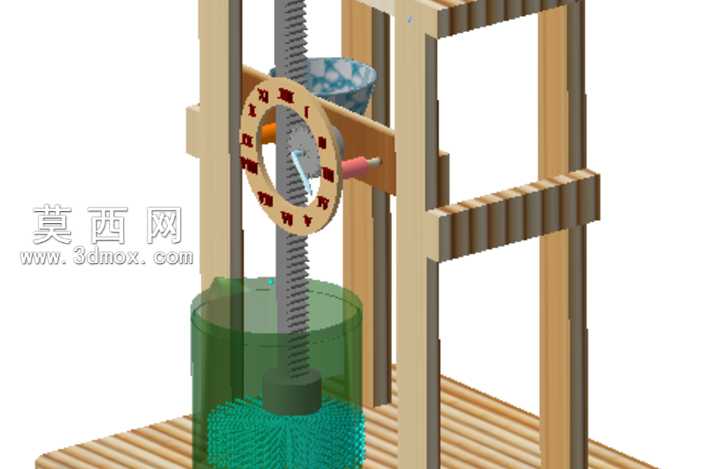

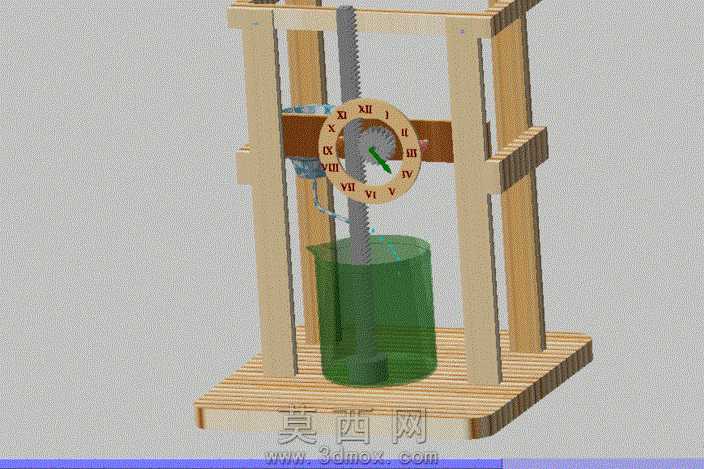

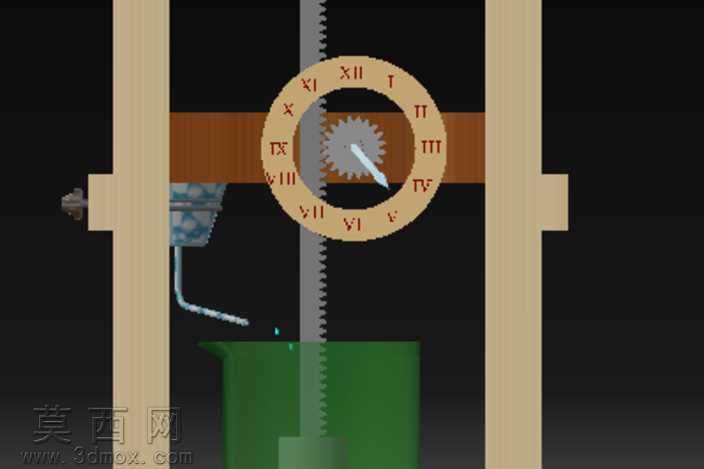

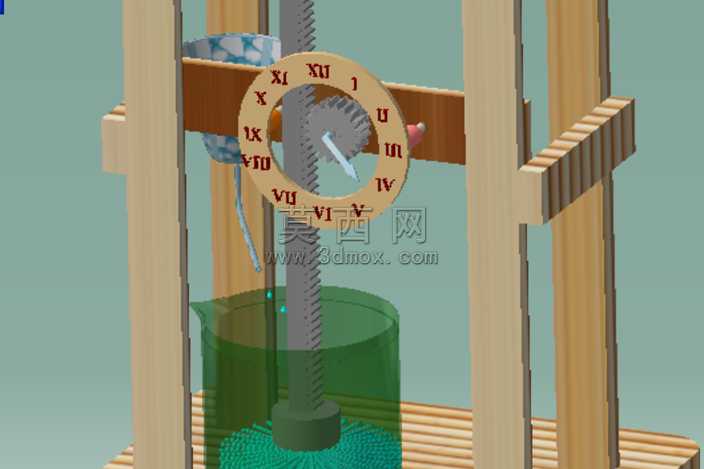

本作品为仿古水钟机械计时装置的三维建模设计，完整还原了古代水钟结合机械传动结构的计时原理，在三维建模过程中，首先梳理水钟的核心运行逻辑：以水流的恒定滴落作为动力源，通过盛水容器的液位变化带动浮子升降，浮子连接的竖向齿条将直线位移传递给啮合的小齿轮，将直线运动转换为旋转运动，再通过多级齿轮的传动比匹配，将转速调整至适配时钟走时的速率，最终带动指针在环形刻度盘上指示时间。建模阶段对每一个零部件都进行了精准的参数化绘制：盛水容器采用薄壁回转体建模，还原金属容器的收口、出水嘴结构，保证水流路径的结构合理性；竖向齿条严格按照标准齿形参数绘制，保证与小齿轮的啮合间隙符合传动要求，避免运动干涉；各级传动小齿轮统一采用渐开线齿形，根据传动比计算匹配齿数与模数，确保动力传递过程平稳无卡顿；木质机架采用框架式结构建模，预留所有传动部件的安装定位孔位，保证整体结构的装配精度；指针与刻度盘部分做了细节优化，刻度标识均匀分布在环形盘面上，指针造型贴合古代计时装置的古朴风格。材质与渲染阶段，针对不同部件做了差异化的材质调配：金属传动部件、盛水容器赋予哑光金属材质，添加细微的使用磨损纹理提升真实感；木质机架赋予深棕色实木纹理，调整木纹走向贴合框架的受力方向，还原古旧木质构件的质感；出水嘴、导流管部分赋予亮面金属材质，模拟铜质构件的光泽效果。整体装配过程严格遵循机械装配逻辑，对所有运动部件添加了对应的运动约束，可模拟水钟从水流滴落、浮子升降、齿轮传动到指针转动的完整运行过程，清晰展现古代计时装置结合机械传动的巧妙设计思路，还原了水钟这类古老计时工具的结构魅力，可用于古代机械原理展示、机械传动教学演示等场景。
