杠杆式弹簧加载锅炉安全泄压阀结构模型

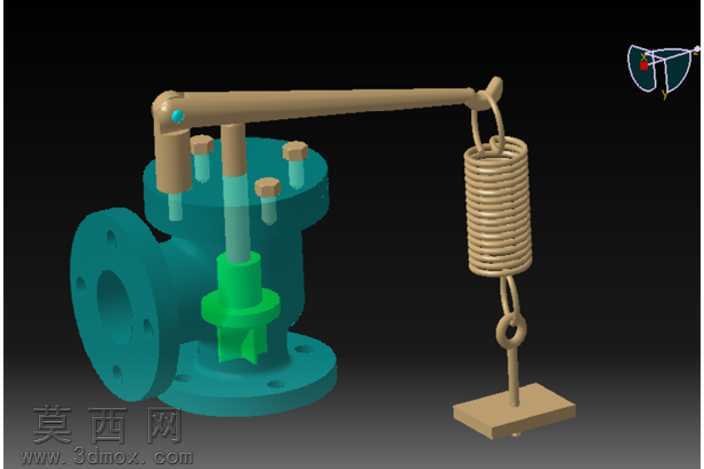

本作品为弹簧加载式杠杆安全阀的三维结构模型，采用三维建模软件完成全参数化零件建模与整机装配，完整还原了该类安全泄压装置的全部结构细节。建模过程中首先对阀体主体进行结构拆分，将角式通流阀体、上下法兰连接端、阀盖定位凸台分别进行独立建模，阀体流道部分采用曲面扫掠结合布尔运算完成，保证通流截面的尺寸精度，法兰端的螺栓孔采用圆周阵列特征生成，严格匹配法兰连接的标准孔位分布。阀芯组件部分，建模时区分了密封面、导向杆、承压台的不同结构，导向杆与阀盖导向孔的配合间隙按照实际装配公差预留，保证虚拟装配时的运动干涉检查能够准确反映实际装配状态。杠杆与加载机构部分，杠杆的支点铰接结构采用销连接配合建模，杠杆端部的弹簧挂环、拉伸弹簧、重锤底座均按照实际受力结构完成建模，弹簧部分采用螺旋扫描特征生成，还原了弹簧的有效圈数、端部挂钩的弯折结构，重锤底座的配重结构也做了等比例还原。材质渲染阶段，为阀体、阀盖等承压铸件部分赋予了铸钢材质，表面做了哑光青绿色涂装质感，阀芯密封面、铰接销轴等运动部件赋予了抛光金属材质，弹簧、杠杆、重锤部分赋予了黄铜色金属质感，不同材质的粗糙度、反光度参数经过反复调整，渲染后能够清晰区分不同零件的功能分区。结构设计上完整还原了该类安全阀的工作逻辑：当锅炉或承压容器内的蒸汽压力超过设定值时，介质压力推动阀芯克服弹簧与重锤的加载力向上开启，介质从侧通口泄压，当压力回落至安全值后，加载力推动阀芯回座密封，杠杆结构可通过调整重锤位置、弹簧预紧力灵活调整泄压设定值，模型可用于阀门结构原理演示、装配工艺讲解等场景，所有零件的装配约束均按照实际连接关系添加，可完成阀芯启闭动作的运动仿真验证。
