机床用加强型角向支撑定位构件

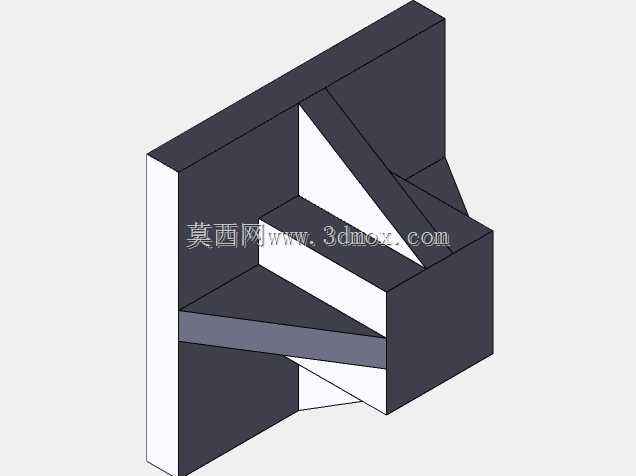

　　这类带三角加强筋的角向支撑构件，在普通车床的床身辅助定位、工装夹具的基座连接场景中应用十分广泛，很多车间在做CA6140系列车床的工装改造、工位辅具搭建时，都会用到这类结构的支撑件。从结构设计逻辑来看，构件采用L型直角主体作为核心承载基础，背部与底部预留了平直的安装贴合面，能够直接靠紧机床床身的T型槽基准面或者工装平台的定位面，不需要额外做适配修磨就能保证初始安装的垂直精度。中间的三角加强筋并非等厚设计，靠近直角拐角的位置筋条厚度更大，向外侧延伸时逐步收窄，这种变截面设计既能够抵消直角位置的应力集中问题，避免机床运行过程中受切削振动、装夹冲击力导致的拐角开裂，也能尽可能减少构件本身的重量，降低安装位置的负载。

　　构件的安装边界需要匹配实际安装面的尺寸，底部安装边的宽度要对应床身T型槽的间距，背部安装面的高度要避开床身上的导轨防护罩、行程开关等周边部件，安装时通过内六角螺栓穿过构件上的沉孔完成固定，沉孔的深度设计刚好能够容纳螺栓头，不会出现螺栓头突出支撑面影响工件装夹的问题。在实际加工场景中，这类支撑件主要用来承载悬伸装夹的工件侧部支撑，或者作为小型气动夹具的安装基座，当车削加工长轴类、异形架类零件时，悬伸部位容易在切削力作用下产生振颤，把这个支撑件固定在床身对应位置，支撑面顶住工件的非加工面，就能大幅提升装夹刚性，减少振刀纹的产生。设计这类构件的时候，首先要确定两个安装面的垂直度公差，一般要控制在0.02mm以内，才能保证安装后的定位精度，

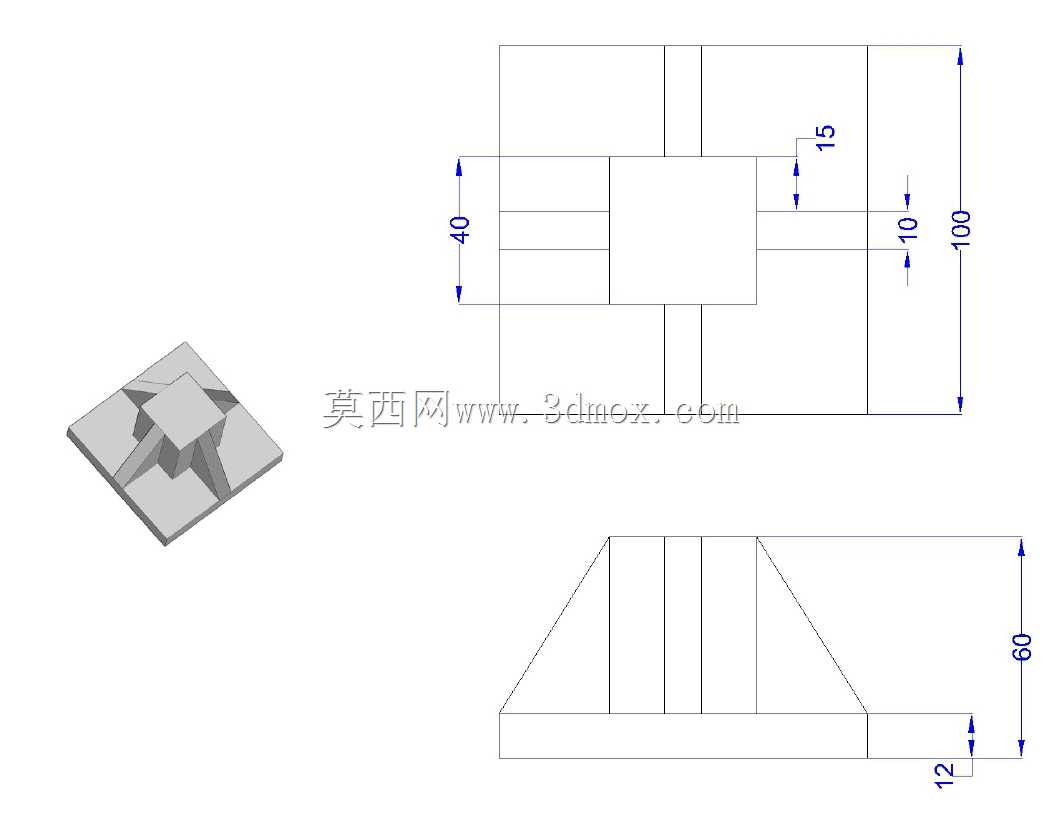

　　加强筋的排布要沿着受力方向布置，也就是从直角拐角指向受力的外端，这样筋条才能最大化发挥抗弯作用，避免受力时筋条出现失稳变形。另外构件的所有棱边都做了小倒角处理，既能够避免安装时划伤操作人员，也能消除热处理过程中棱边的应力集中开裂风险，支撑面的平面度要求控制在0.01mm以内，保证和安装基准面的贴合率达到85%以上，避免出现贴合间隙导致支撑刚性下降。在做三维建模的时候，要优先绘制两个垂直的基准面，以基准面为基础拉伸主体结构，再绘制加强筋的轮廓，注意筋条和主体连接的位置要做圆角过渡，圆角半径一般取壁厚的0.2倍，过大的圆角反而会导致局部材料堆积，热处理时容易出现变形。这类构件的材质一般选用45号钢，

　　经过调质处理后硬度达到HB220-250，既有足够的强度抵抗冲击，也有不错的韧性，不会因为受冲击出现脆断，支撑工作面如果需要更高的耐磨性，还可以做高频淬火处理，硬度提升到HRC40-45，长期使用也不会出现支撑面压痕、凹陷的问题。
