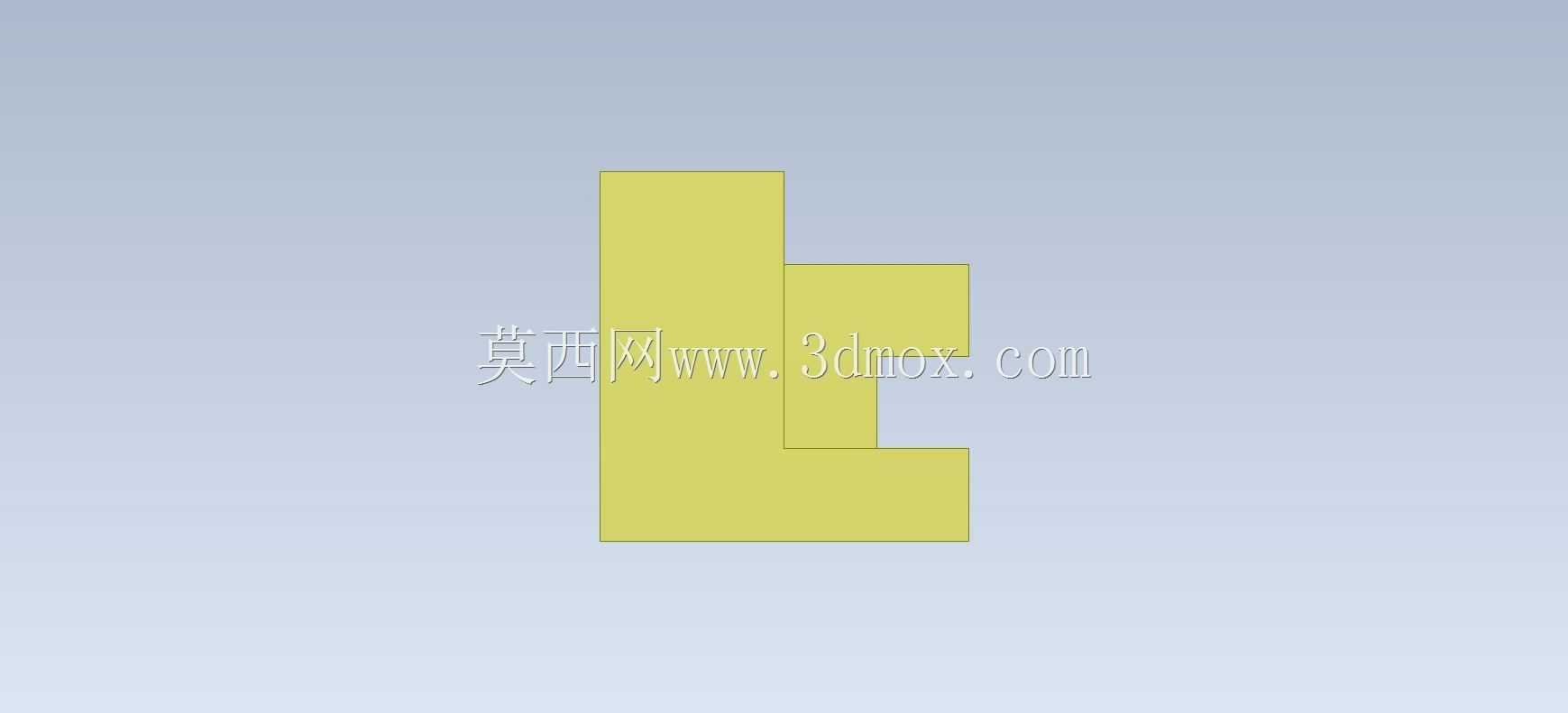

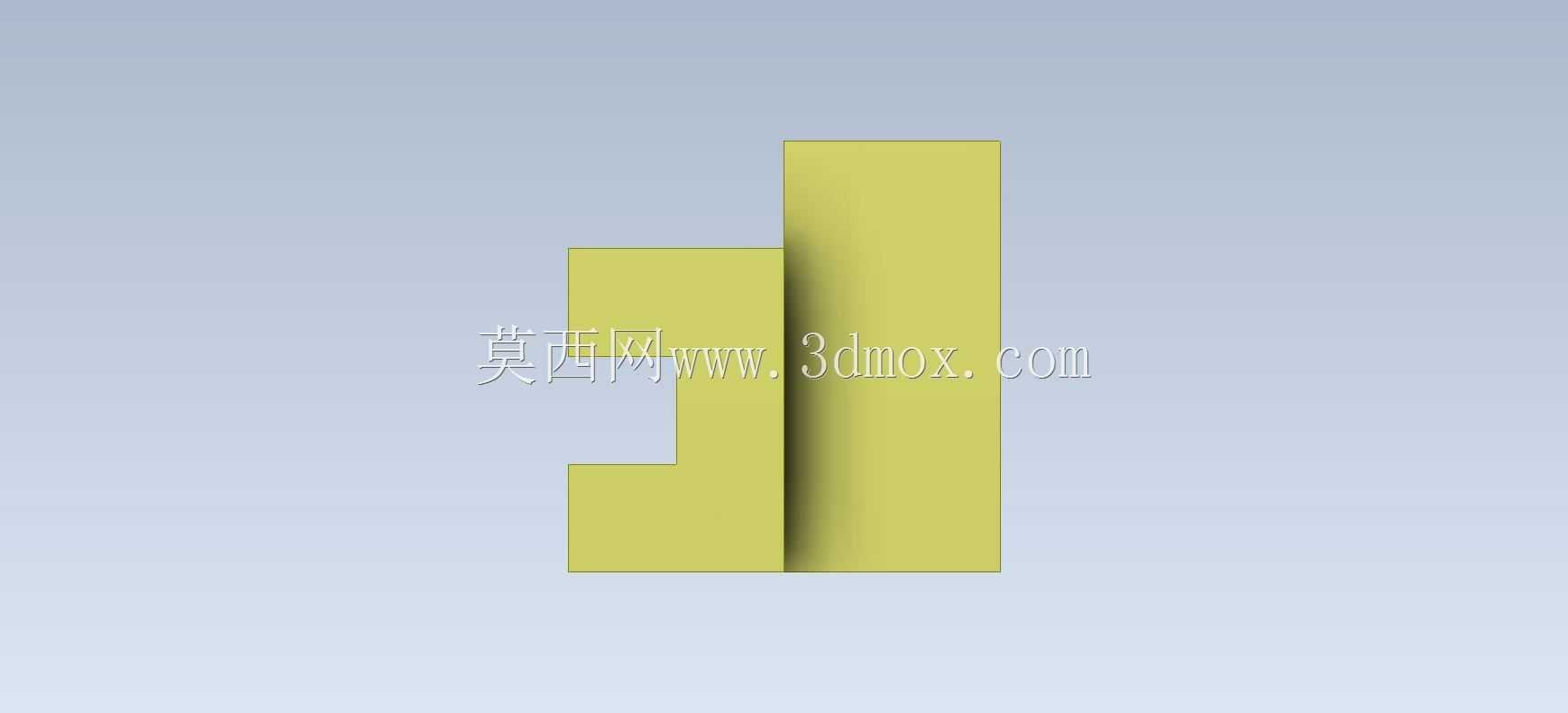

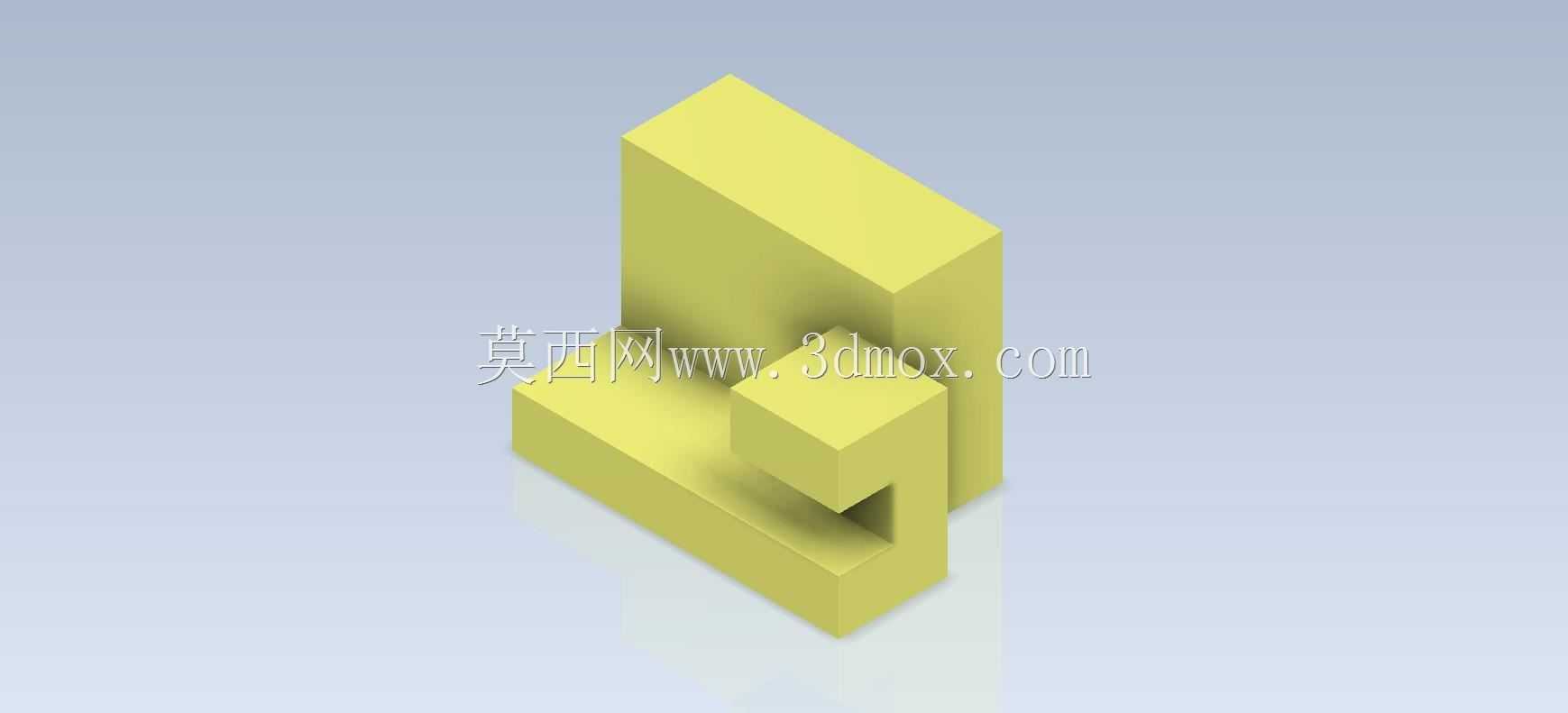

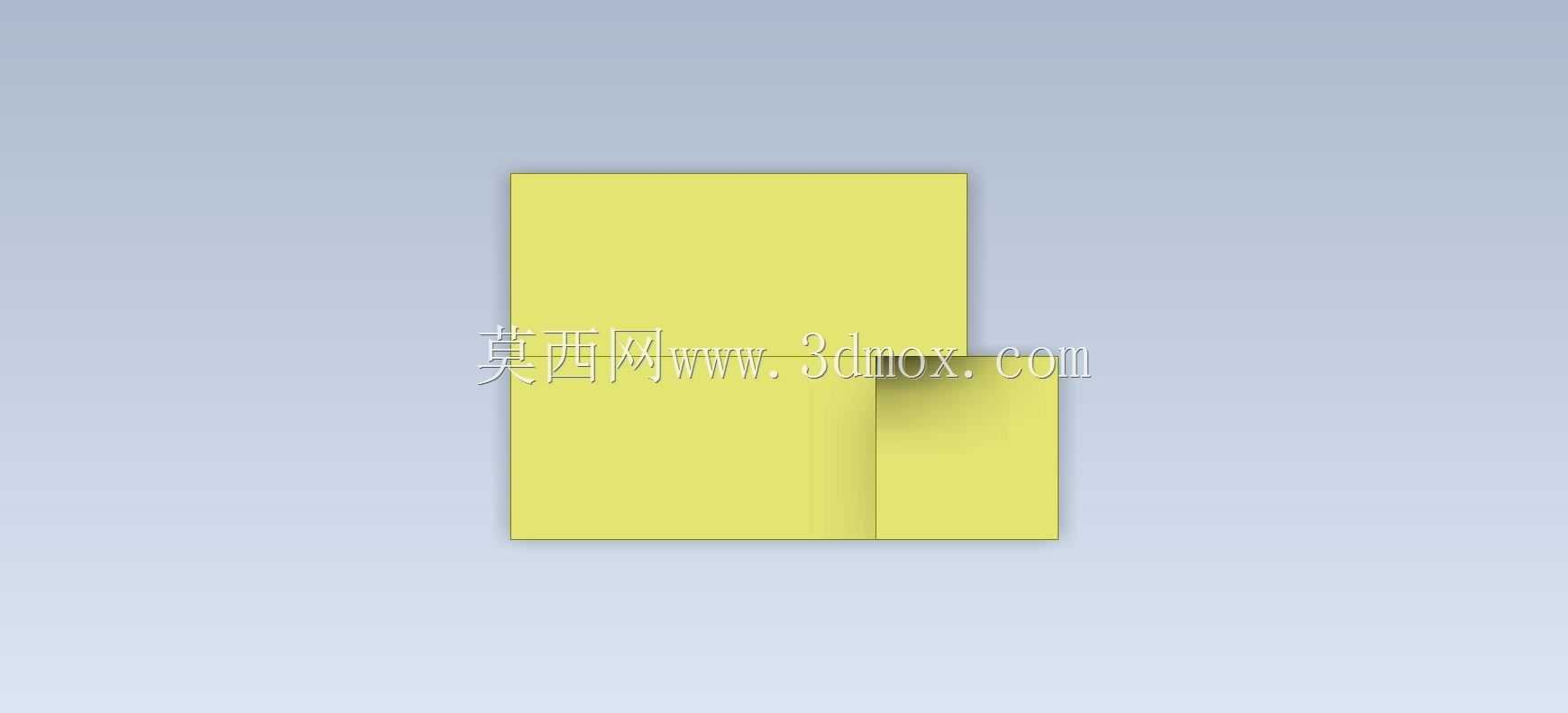

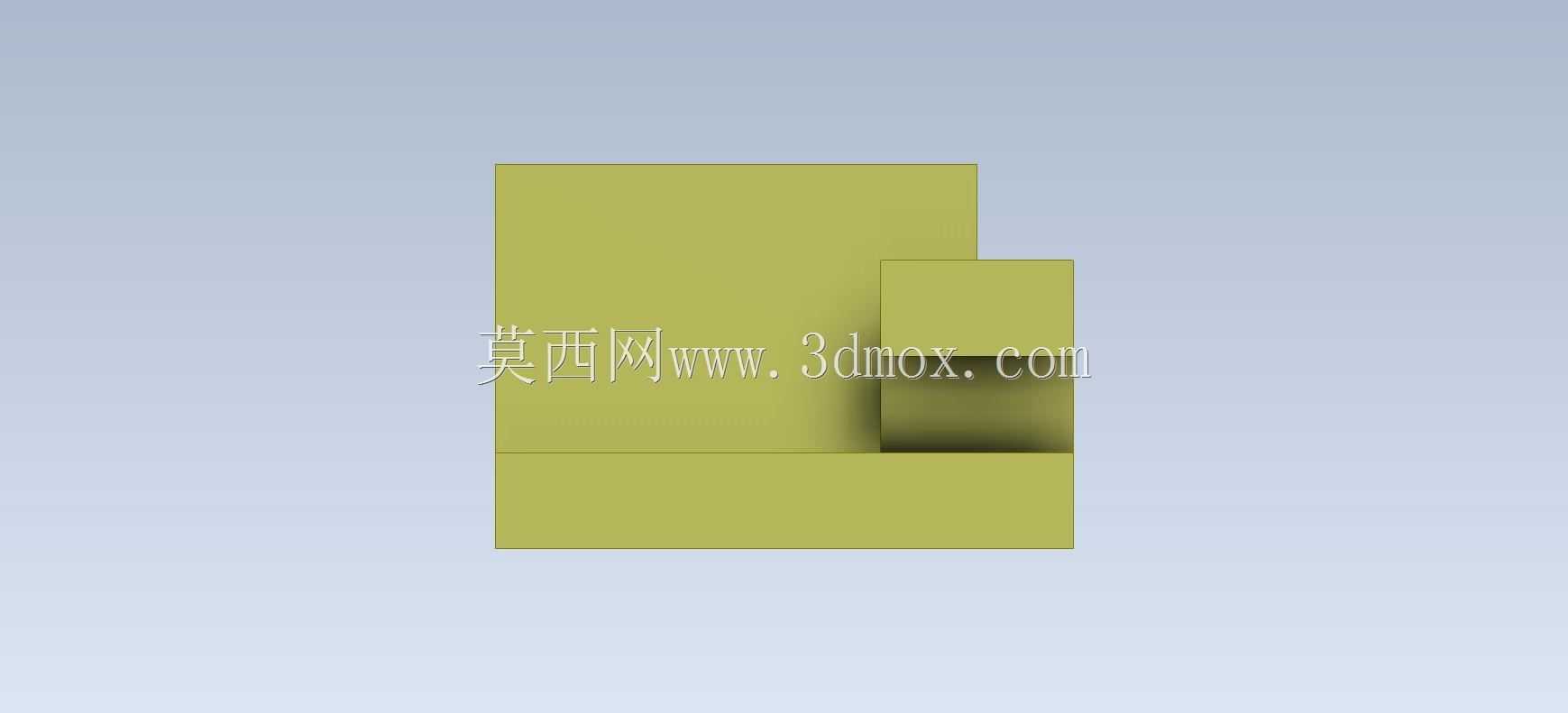

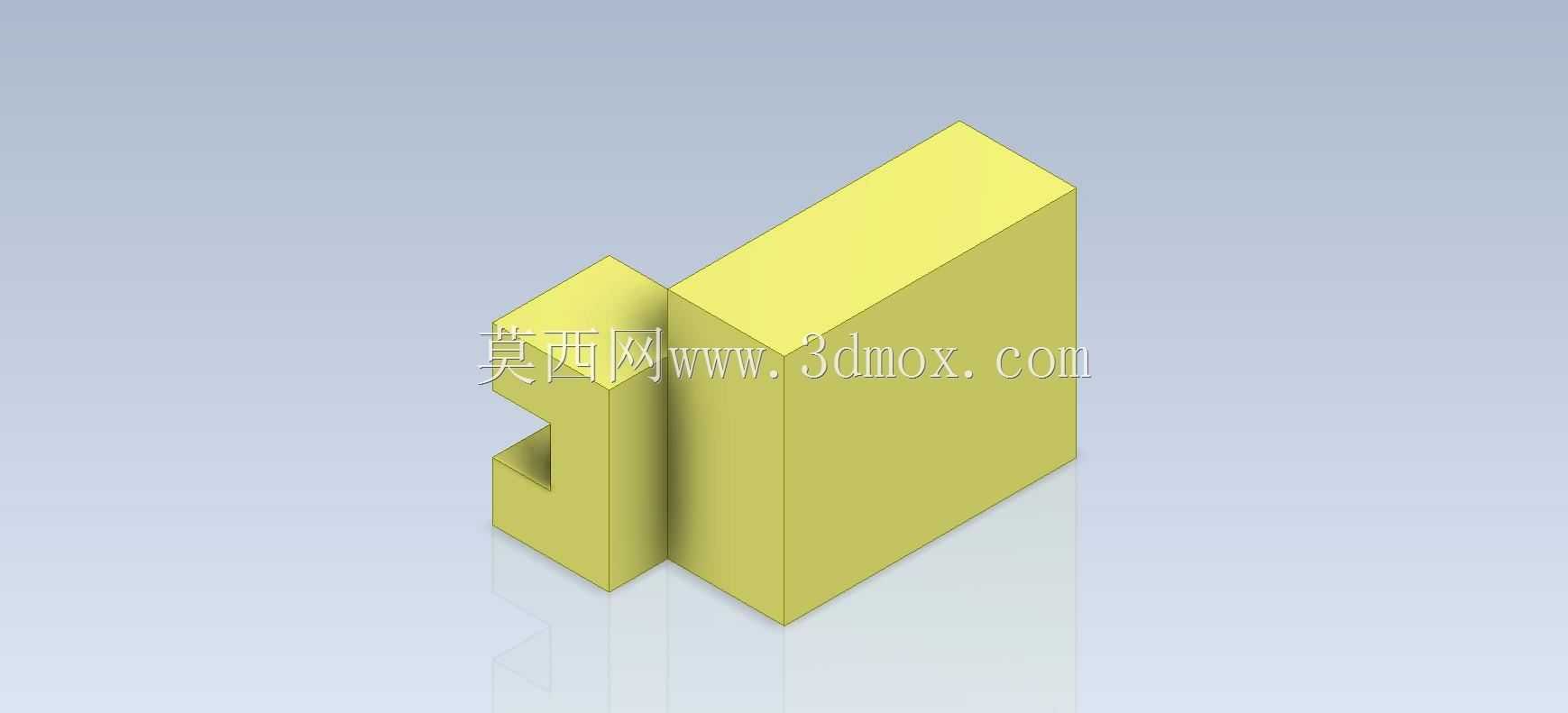

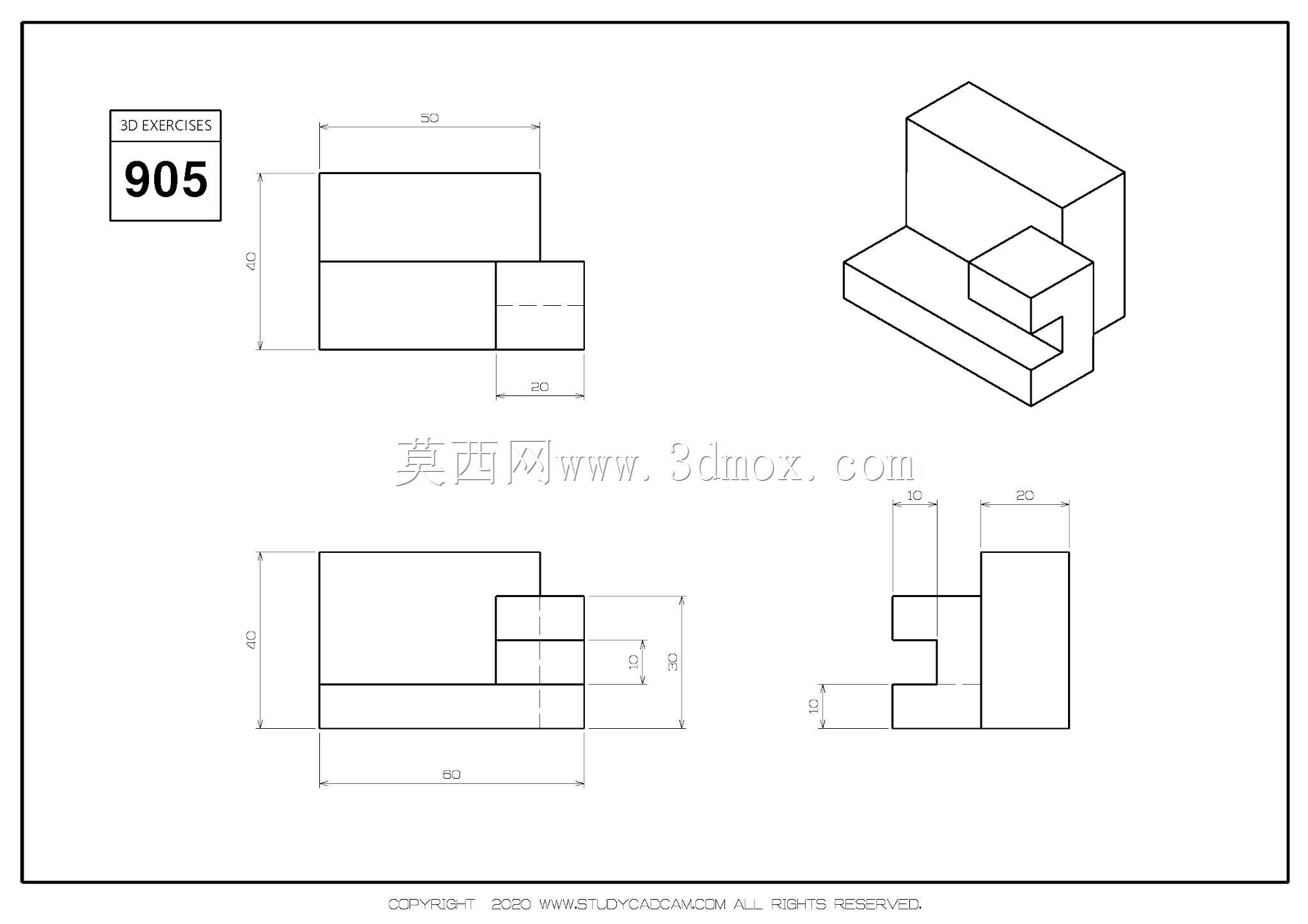

这类组合式块体结构是机械设计入门阶段最常接触的基础构型,看似简单的几何拼接,实则覆盖了三维建模中最核心的拉伸、布尔运算、基准对齐等操作逻辑,也对应着实际工业场景里大量定位块、支撑凸台、工装挡块的功能需求。在机床加工领域,这类块体组合结构常作为工装夹具的定位基准件使用,比如CA6140车床的工装附件中,就有大量类似的阶梯凸台结构,用来在装夹轴类、盘类零件时提供X、Y两个方向的硬限位,保证工件装夹的重复定位精度,避免加工过程中工件受切削力偏移。从设计思路来看,这个结构采用了高低错落的L型基体搭配独立小凸块的组合形式,没有多余的曲面特征,所有棱边均为直角过渡,一方面是适配常规铣削加工的走刀路径,普通立式铣床即可完成全部加工工序,
不需要多轴设备介入,加工成本低、生产效率高;另一方面,直角定位面的接触面积更大,定位时的接触刚性更好,相比带斜面或曲面的定位件,长期受挤压后不容易出现应力集中导致的形变,使用寿命更长。从安装边界来看,这类块体结构的底面通常作为安装基准面,需要保证平面度在0.02mm以内,通过沉头螺栓固定在工装基板上,基体的高凸台侧面作为第一定位面,矮凸台的上表面可作为承托面,搭配的独立小凸块可以根据实际装夹需求调整固定位置,适配不同尺寸规格的工件限位,不需要重新加工整体工装,灵活性更强。在实际建模练习过程中,这类结构需要重点关注各个凸块之间的对齐公差,相邻贴合面的间隙要控制在建模公差范围内,避免出现布尔运算后产生碎面、非流形几何的问题,
这也是后续将模型导入CAM软件生成加工代码的基础,如果模型存在几何错误,会直接导致加工路径生成失败,或者加工出的零件出现尺寸超差。另外,这类基础结构也是复杂装配体设计的最小单元,很多大型机床的床身凸台、夹具定位座、输送线挡块,都是在这类基础块体结构上衍生而来,增加安装孔、倒角、避让槽等特征后即可直接投入生产使用,掌握这类结构的建模逻辑与设计要点,能为后续复杂机械结构的设计打下扎实的基础,也能更清晰地理解几何特征与加工工艺、实际功能之间的对应关系,避免设计出无法加工、或者功能无法满足使用需求的零件。
