野战机动式无人机倾斜发射装置结构设计

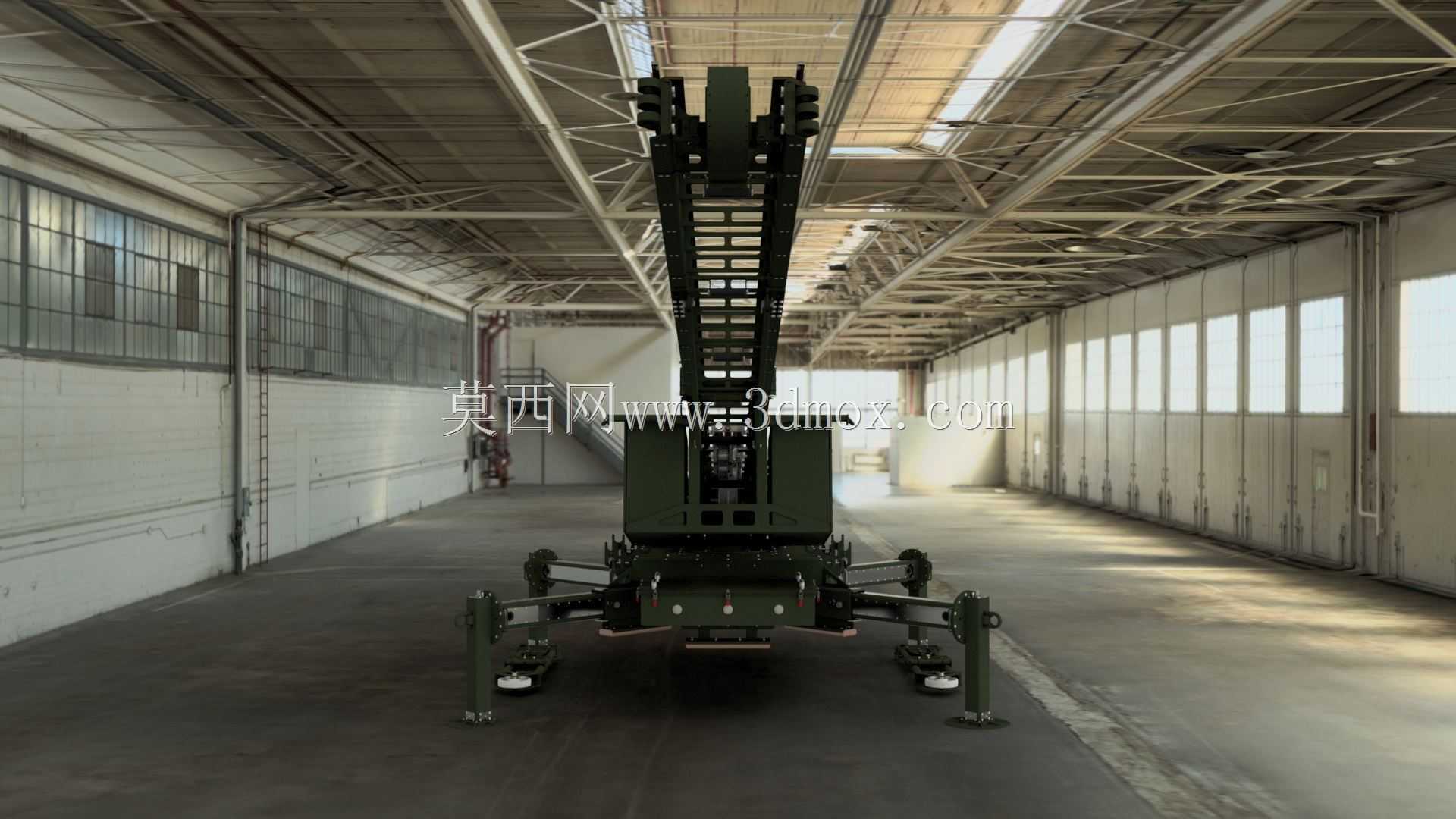

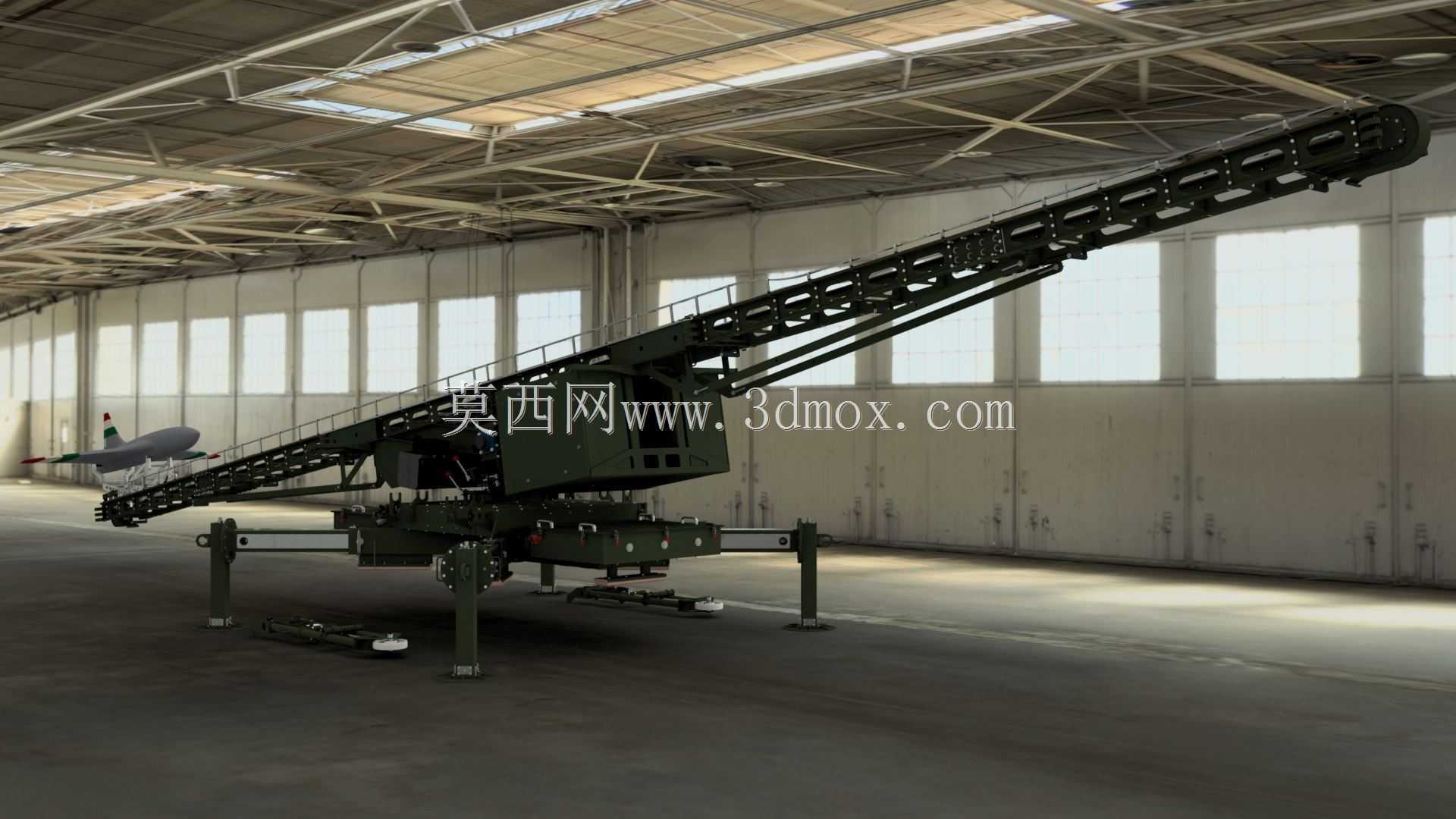

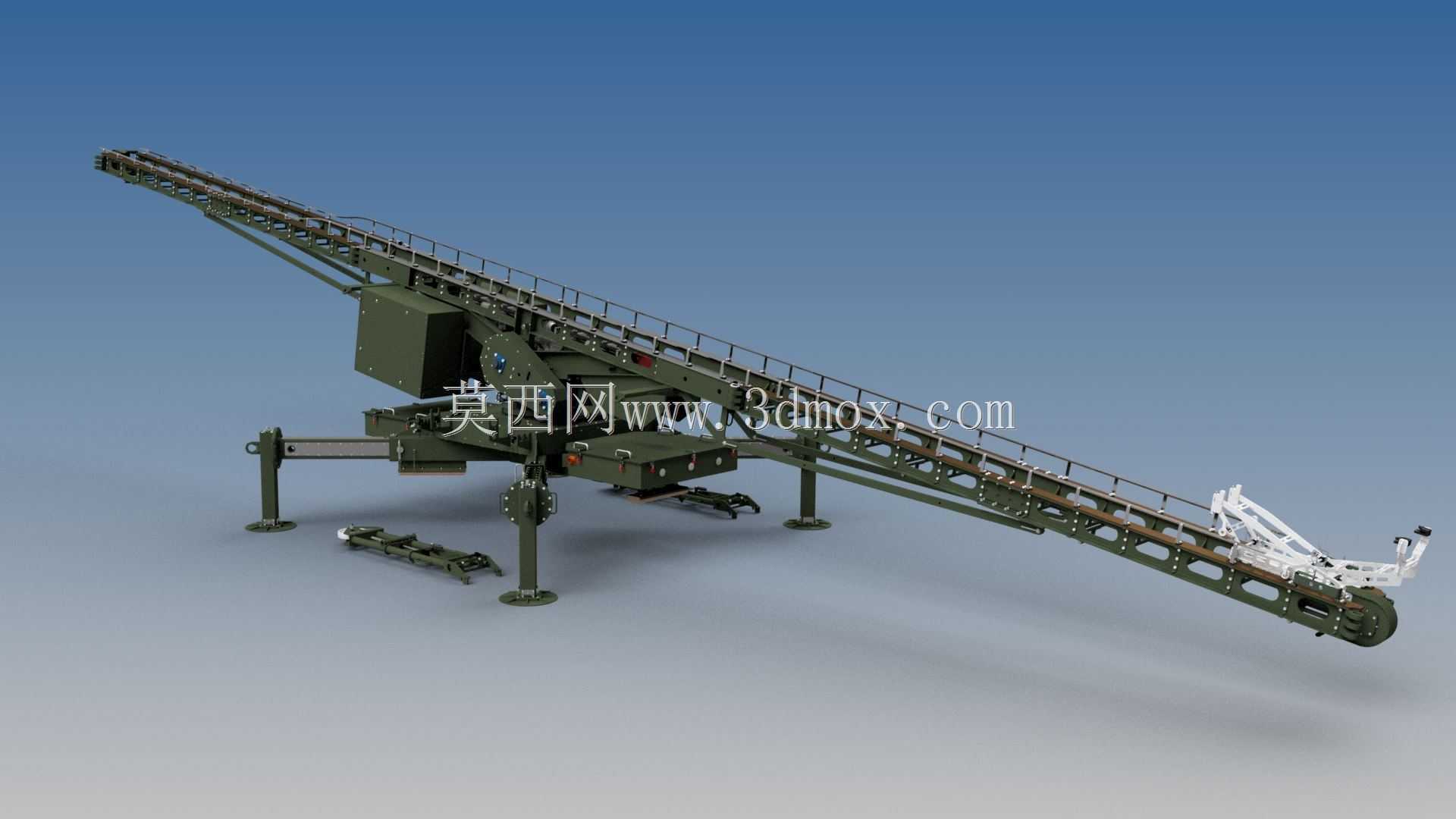

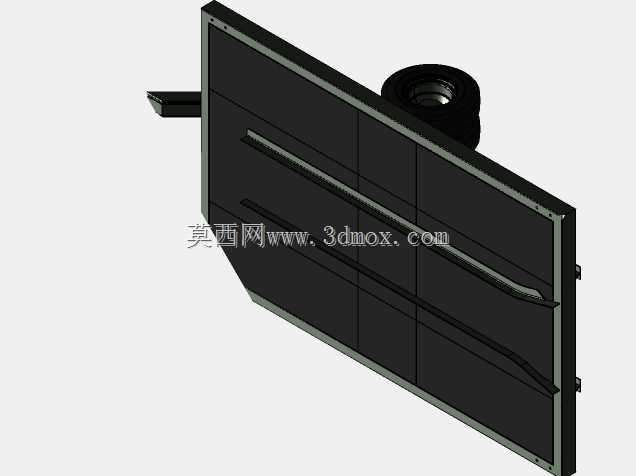

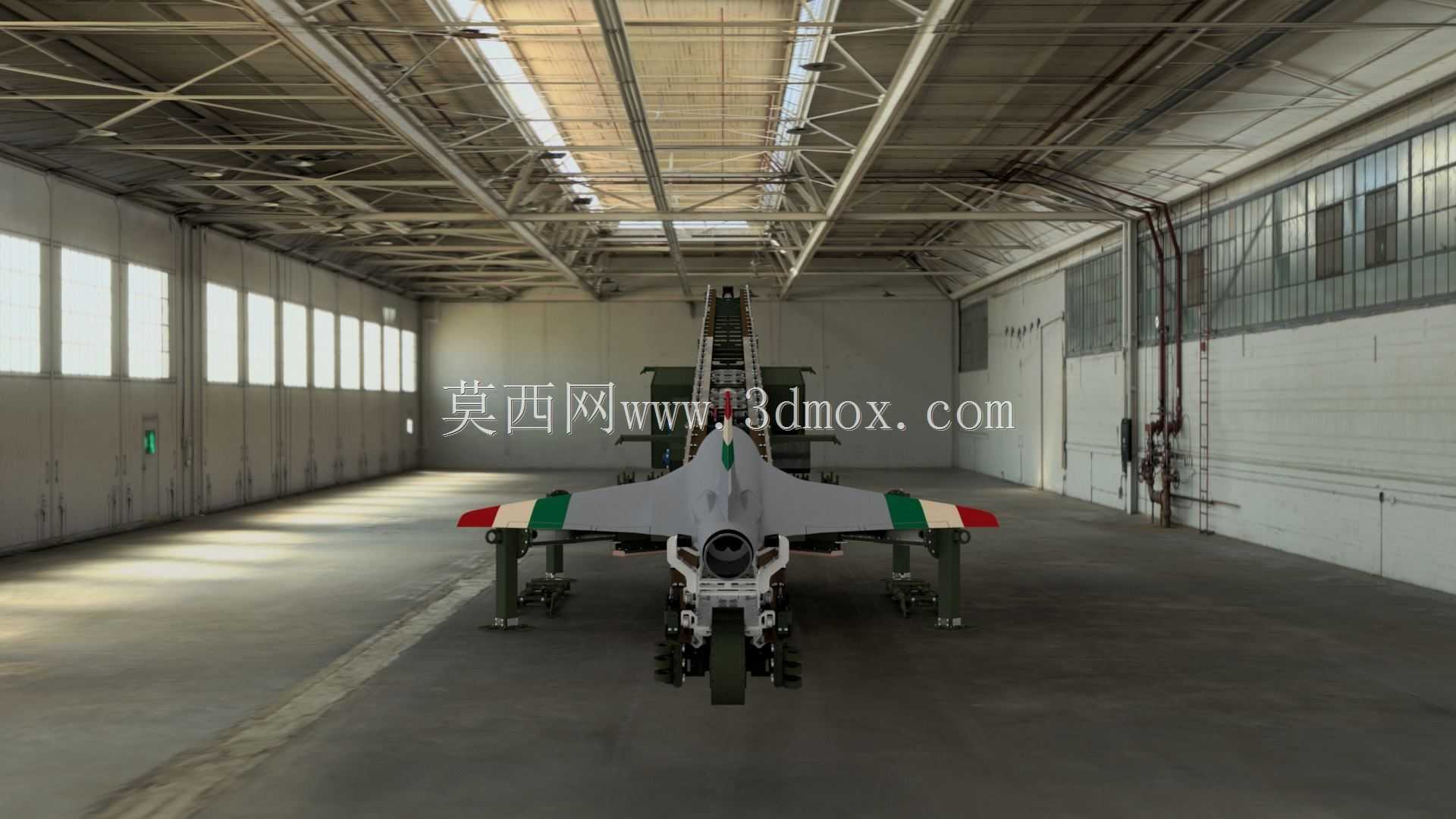

　　这款发射装置主要面向中小型固定翼无人机的野外快速部署场景，区别于传统的手抛、滑轨架式发射，整套设备集成了行走支撑、角度调节、弹射动力、导向轨道多个功能模块，可在无铺装的野外场地快速完成架设，不需要额外浇筑固定基础，适配前线临时起降点、应急测绘作业点、野外巡检作业区等复杂场地的使用需求。从结构设计逻辑来看，整套装置采用了模块化分段式设计，主轨道为多段拼接的桁架结构，既保证了长距离导向的直线度要求，又能在运输状态下快速拆解折叠，满足公路转运、甚至直升机吊运的尺寸边界要求；底部设置了多组可独立调节的液压支腿，每个支腿都带有大尺寸支撑盘，可在坡度不超过15度的起伏地面完成调平，支腿的调节行程覆盖0到400毫米范围，

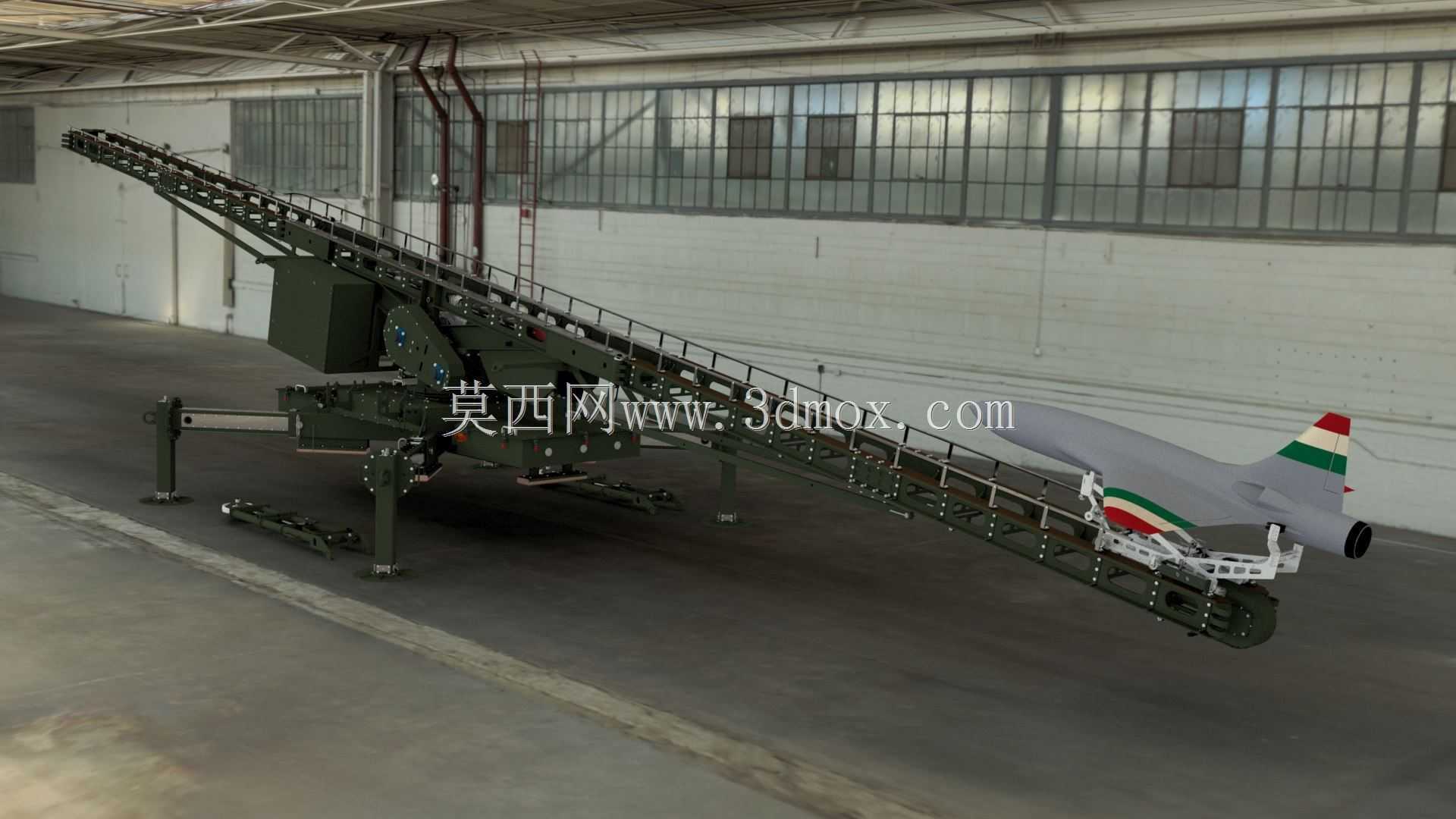

　　能抵消地面凹凸带来的安装误差，保证发射轨道的仰角精度控制在±0.5度以内。设备的动力段集成在轨道尾部，采用储能式弹射结构，可根据不同起飞重量的无人机调整储能参数，适配最大起飞重量50公斤级的固定翼无人机，弹射末端速度可在20到35米每秒区间无级调节，避免推力过大损伤无人机机体结构，或是推力不足导致起飞失速。轨道两侧全程设置了导向限位结构，可适配不同轮距的无人机起落架，不需要针对单一机型定制适配块，降低了多机型共架使用的改造成本；轨道前端设置了无人机离轨缓冲段，当无人机滑跑到轨道末端时，限位机构会自动脱开，不会对无人机初始飞行姿态造成额外干扰。整套设备的主机体采用箱式焊接结构，内部预留了动力单元、控制模块的安装舱位，

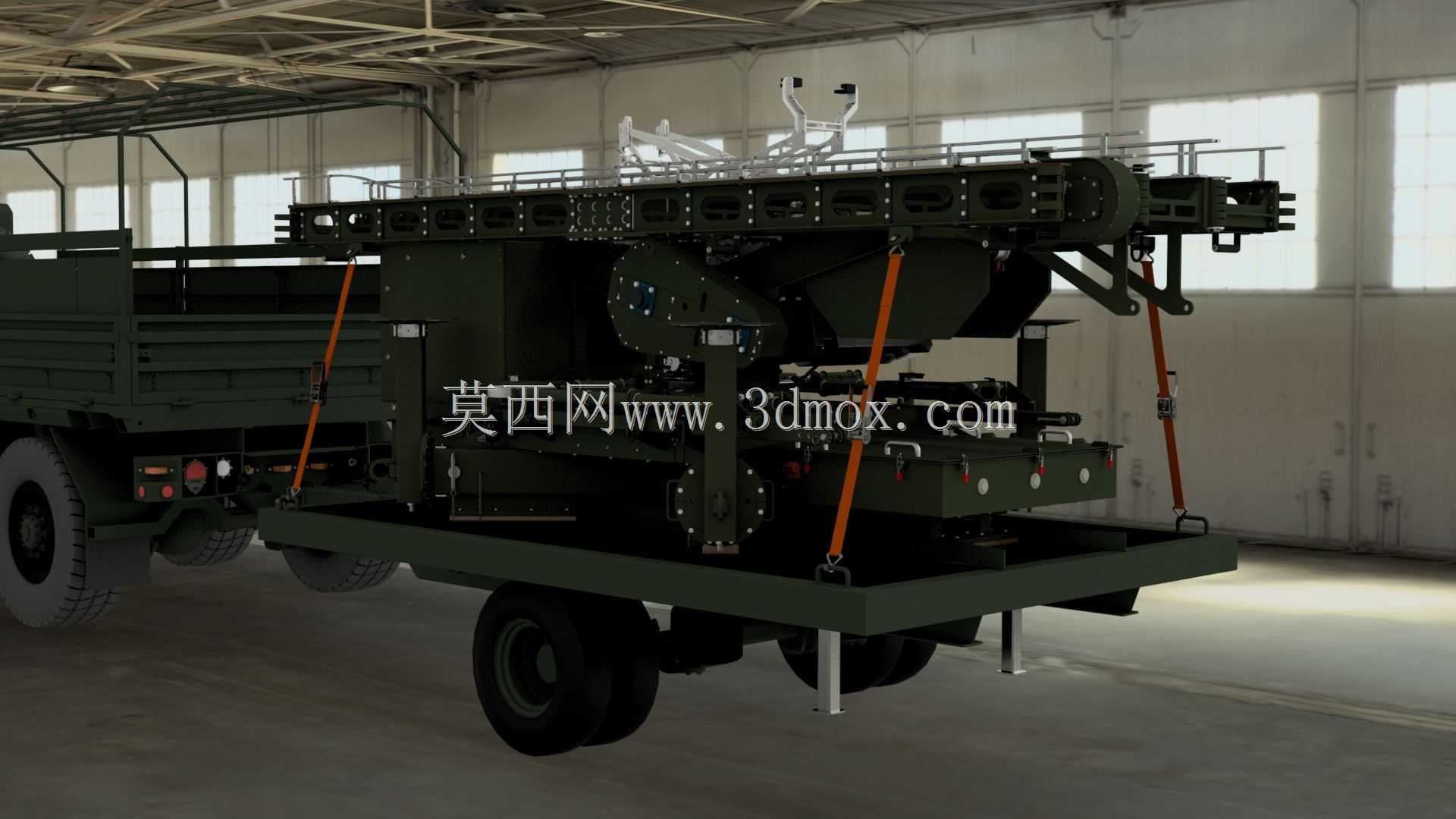

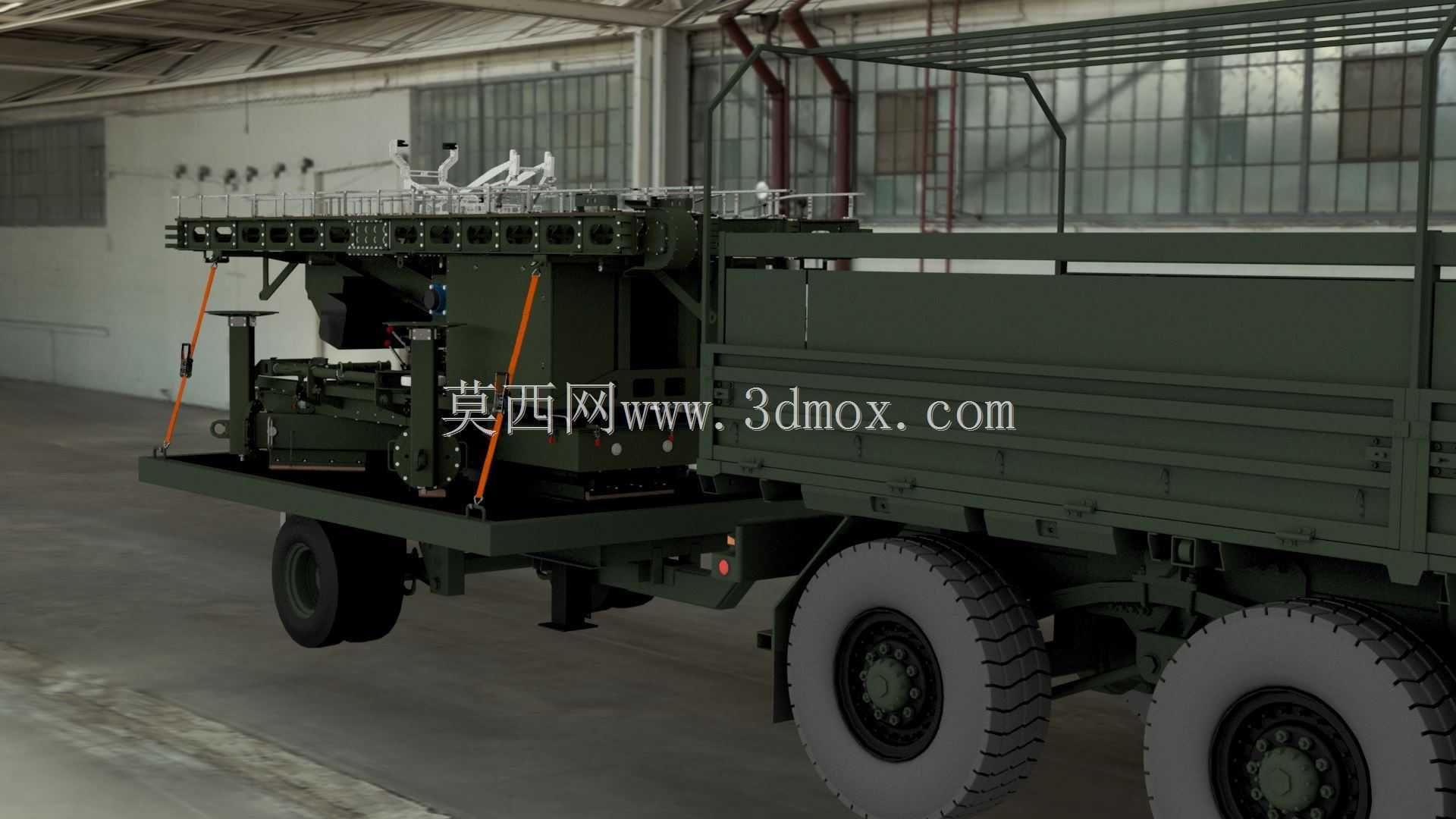

　　所有外露的传动部件都设置了防护盖板，可在小雨、扬尘等恶劣气象条件下正常作业，不需要额外搭建遮蔽棚；设备运输状态下的外形尺寸满足普通货运卡车的装载要求，支腿全部收回后可直接拖行转场，转场后3名操作人员可在15分钟内完成从行军状态到发射准备状态的转换，相比传统的拆解式发射架，部署效率提升60%以上。在安装边界设计上，设备架设时的前方15米、左右各5米范围内为净空要求区，支腿展开后的最大占地宽度为3.2米，轨道最大仰角状态下的最高点距离地面高度为4.8米，可在周边有少量低矮植被的场地完成架设，不需要大范围清理作业场地；结构上所有的铰接点都设置了自润滑轴承，日常维护只需要定期检查紧固件扭矩，不需要频繁加注润滑脂，降低了野外使用的维护工作量。
