WEG75HP高效率三相异步电动机三维模型

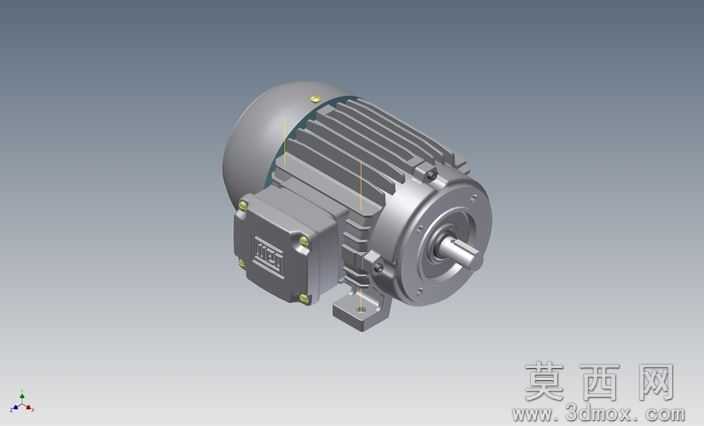

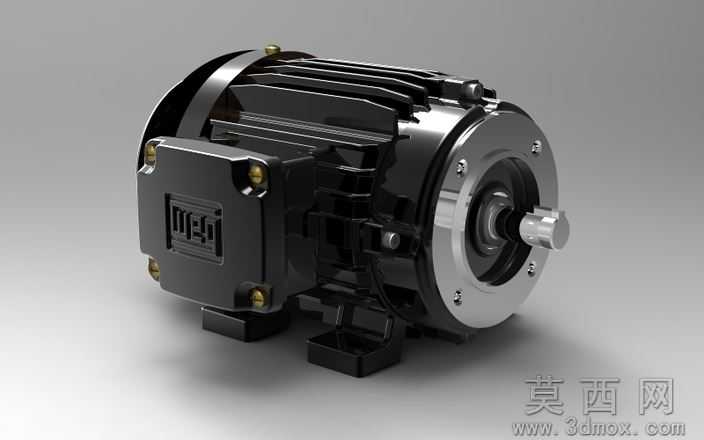

本模型为WEG品牌75HP规格高效率三相异步电动机的三维数字化模型，采用Autodesk Inventor 2012完成主体建模工作，同时输出STEP、IGES、STL等通用三维格式，可适配SolidWorks、UG、ProE等主流三维设计软件的导入编辑需求，满足不同设计场景的使用要求。建模过程严格遵循该型号电机的真实尺寸参数，以1:1比例还原电机的完整结构，整体建模精度控制在工业设计常用公差范围内，可直接用于设备装配干涉校验、产线布局模拟、教学演示等场景。模型完整还原了电机的核心结构组成：外壳部分采用带散热筋的一体式铸铁机座结构，建模时通过阵列特征精准还原轴向分布的散热筋结构，赋予金属铸铁材质并做哑光灰质感渲染，还原真实电机外壳的表面处理效果；接线盒部分独立建模，还原盒体的安装固定结构、接线端子排布与防水密封边结构，通过螺栓装配特征还原接线盒与机座的连接细节，表面赋予与机座一致的铸铁材质，接线端子做铜质金属质感渲染；端盖部分分别还原前端法兰安装端与后端风罩端的结构，前端盖还原C-FACE 8螺栓法兰的安装孔位、止口定位结构，轴承室的配合尺寸严格按照真实参数设定，后端盖预留风罩安装卡扣位，端盖与机座的连接螺栓逐一建模还原，螺栓头做镀锌亮面金属质感处理；输出轴部分还原轴伸端的键槽结构、轴肩定位结构，赋予45号钢调质后的亮面金属材质，轴径与伸出长度完全匹配该型号1780RPM转速下的输出轴标准参数；底部安装脚座一体建模，还原脚座的安装孔位、加强筋结构，确保安装尺寸与真实产品完全一致。渲染阶段采用工业产品常用的三点布光方案，主光模拟车间顶光效果突出电机主体轮廓，辅光补亮散热筋、接线盒等暗部结构细节，轮廓光勾勒电机边缘提升立体感，材质区分上对机座铸铁、螺栓镀锌件、输出轴钢件、接线盒铜端子分别赋予对应物理材质，调整粗糙度、金属度参数还原真实质感，最终渲染效果可直接用于产品样本、方案汇报展示。模型设计过程中充分考虑后续编辑需求，所有特征保留完整建模树，可直接修改功率参数对应的机座长度、轴径尺寸、法兰孔位，快速衍生同系列不同功率规格的电机模型，大幅提升通用机械设计中电机选型装配的工作效率，也可作为电机结构教学的三维可视化素材，帮助学习者直观理解三相异步电动机的外部结构与安装配合要点。
