立式铰接支撑座工业机械零件

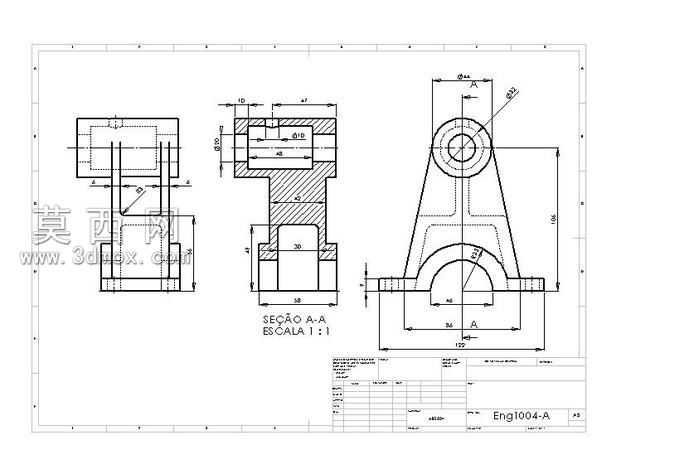

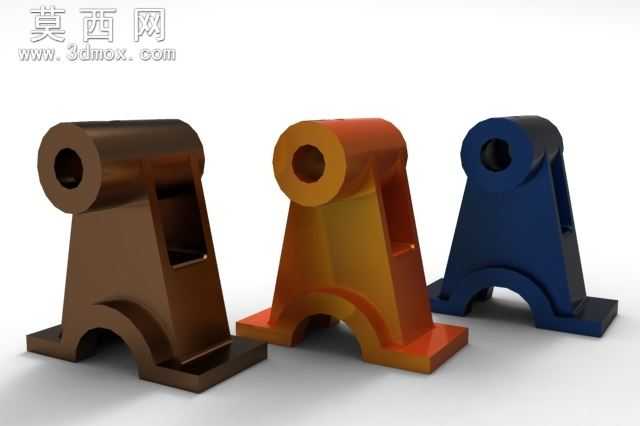

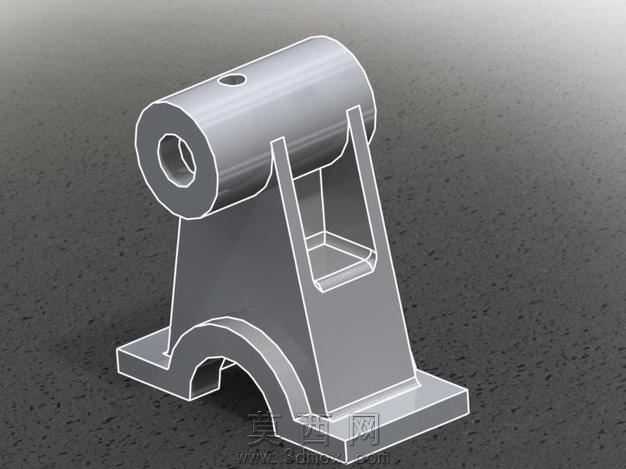

本作品为立式铰接支撑座类机械构件，采用三维参数化建模方式完成全流程设计，建模阶段优先以基准面定位核心安装与铰接特征，先绘制底部安装法兰的二维轮廓，通过拉伸命令生成带弧形让位缺口的底座结构，底座两侧预留平整安装面，可通过螺栓完成与安装基面的紧固连接。主体支撑段采用渐变式截面设计，从底座向上逐步收窄过渡至顶部的铰接套筒结构，套筒内部为等直径通孔，用于穿装铰接销轴实现与外部构件的转动连接，支撑段侧面开设矩形减重槽，在保证整体结构强度的前提下有效降低构件自重，同时减少建模过程中的冗余特征。建模完成后对模型进行渲染处理，分别赋予三种不同的金属材质效果：棕褐色材质模拟铸钢毛坯的厚重质感，橙金色材质模拟阳极氧化铝合金的金属光泽，深蓝色材质模拟喷涂防锈漆后的成品外观，渲染阶段调整环境光与反射参数，突出金属材质的表面肌理与棱角转折，清晰展现构件的轮廓细节。结构设计上充分考虑力学承载需求，底座与支撑段的衔接处做圆弧过渡处理，避免应力集中导致的结构失效，顶部套筒与支撑段采用一体化建模方式保证连接强度，底部的弧形缺口既可以避让下方安装区域的凸起结构，也能优化底座的受力分布，整体结构对称规整，符合机械零件的设计规范，可直接用于机械结构的铰接支撑场景，适配各类需要转动连接的工业设备装配需求。
