板材生产线跨线转运输送设备结构

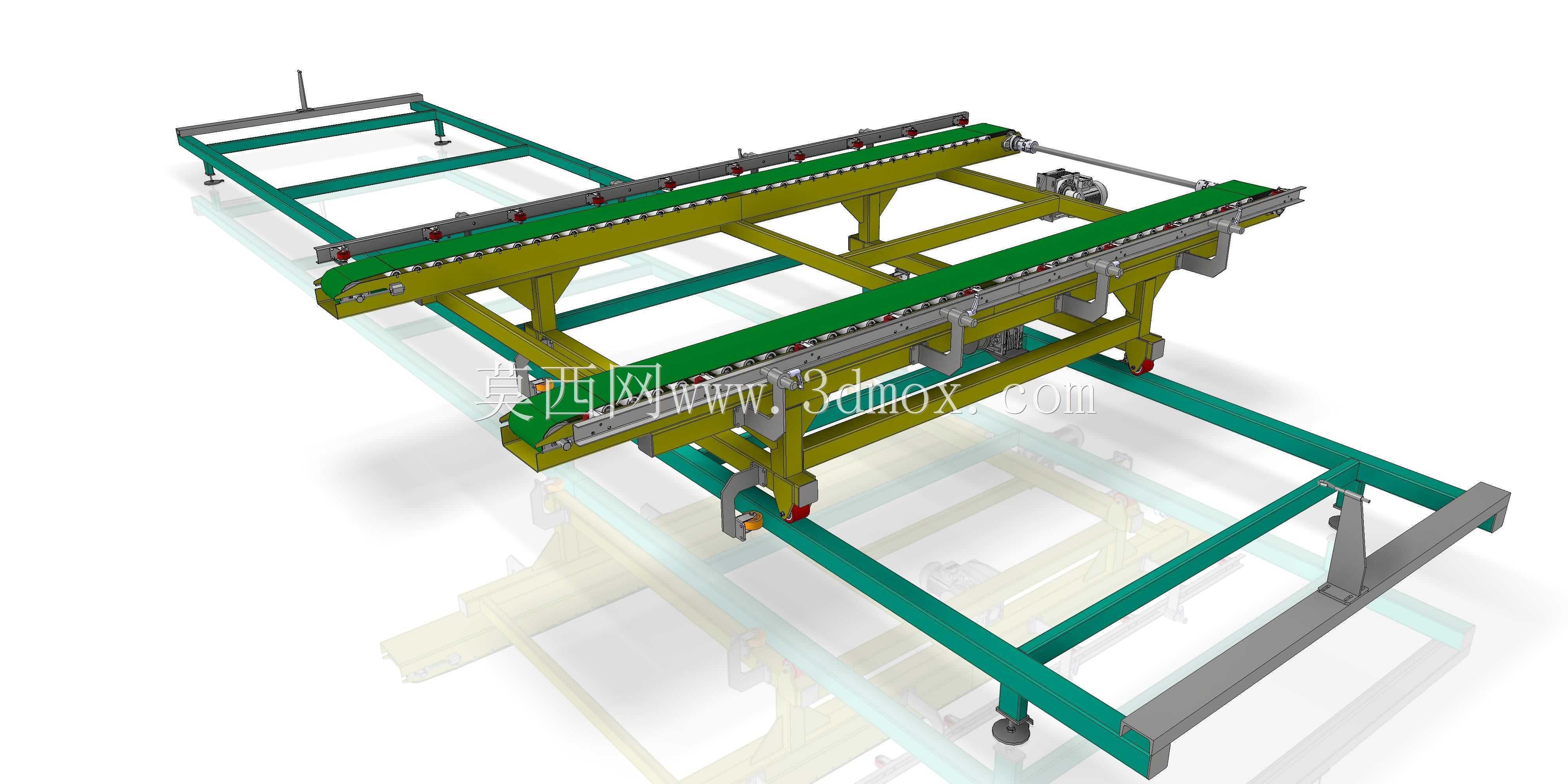

　　在板式家具生产车间的布局规划中，两条平行布置的MDF板材加工产线之间，往往存在工件跨线转运的刚性需求，这类转运输送设备正是为填补该工位的物料流转空白而设计，区别于常规沿单条产线布置的直线输送机，该设备采用双层机架的错位布局，下层为固定安装的绿色喷涂方管焊接底架，底架支腿处配置可调脚杯与辅助脚轮，既可以在安装完成后通过脚杯调整整机水平度，抵消地面不平整带来的安装误差，也可在产线调整布局时借助脚轮短距离推移设备，降低移位作业的难度。上层为可沿底架横向导轨滑动的输送台体，台体上布置两组平行的绿色皮带输送线，皮带两侧设置导向挡条，避免MDF板材在输送过程中出现偏斜、卡滞的问题，台体一端集成驱动单元，通过传动轴同步带动两组皮带运转，

　　保证板材输送过程中两侧速度一致，不会出现板材扭转错位的情况。从设计思路来看，该设备优先考虑了跨线转运的行程适配性，上层台体的横向滑动行程可覆盖两条产线之间的常规间距范围，当上游产线的板材输送至接驳位置时，上层输送台滑动至对应接驳位，承接板材后横向移动至下游产线的接驳位置，再启动皮带将板材输送至下游产线，全程无需人工介入搬运，可有效降低人工转运MDF板材时的磕碰损伤风险，同时提升跨线流转的作业效率。设备的安装边界需要结合现场两条产线的机架高度、接驳口位置提前核算，底架的安装固定无需额外开挖地面预埋件，仅需通过膨胀螺栓将底架支腿与地面固定即可，适配多数现有板式家具生产车间的地面条件。台体的滑动导轨采用重载型线性导轨，

　　配合滑动端的限位缓冲块，可避免台体滑动至行程端点时出现刚性碰撞，延长设备的使用寿命。输送皮带的张紧机构设置在台体两端的辊筒安装座处，可通过调节螺栓调整皮带张紧度，日常维护时无需拆解台体主体结构即可完成皮带松紧调整与更换作业，降低后期运维的工作量。针对MDF板材表面易划伤的特性，输送皮带采用表面光滑的高耐磨PVC材质，导向挡条选用低摩擦系数的高分子材料，在保证导向定位精度的同时，不会对板材的饰面造成刮擦损伤。设备整体的结构受力经过校核，底架的方管规格选型可满足常规尺寸MDF板材的承重需求，即使是大尺寸的整幅中密度纤维板，也可平稳完成跨线转运作业，不会出现台体变形、输送卡顿的问题。
