数控铣床用五轴联动加工轴组件结构

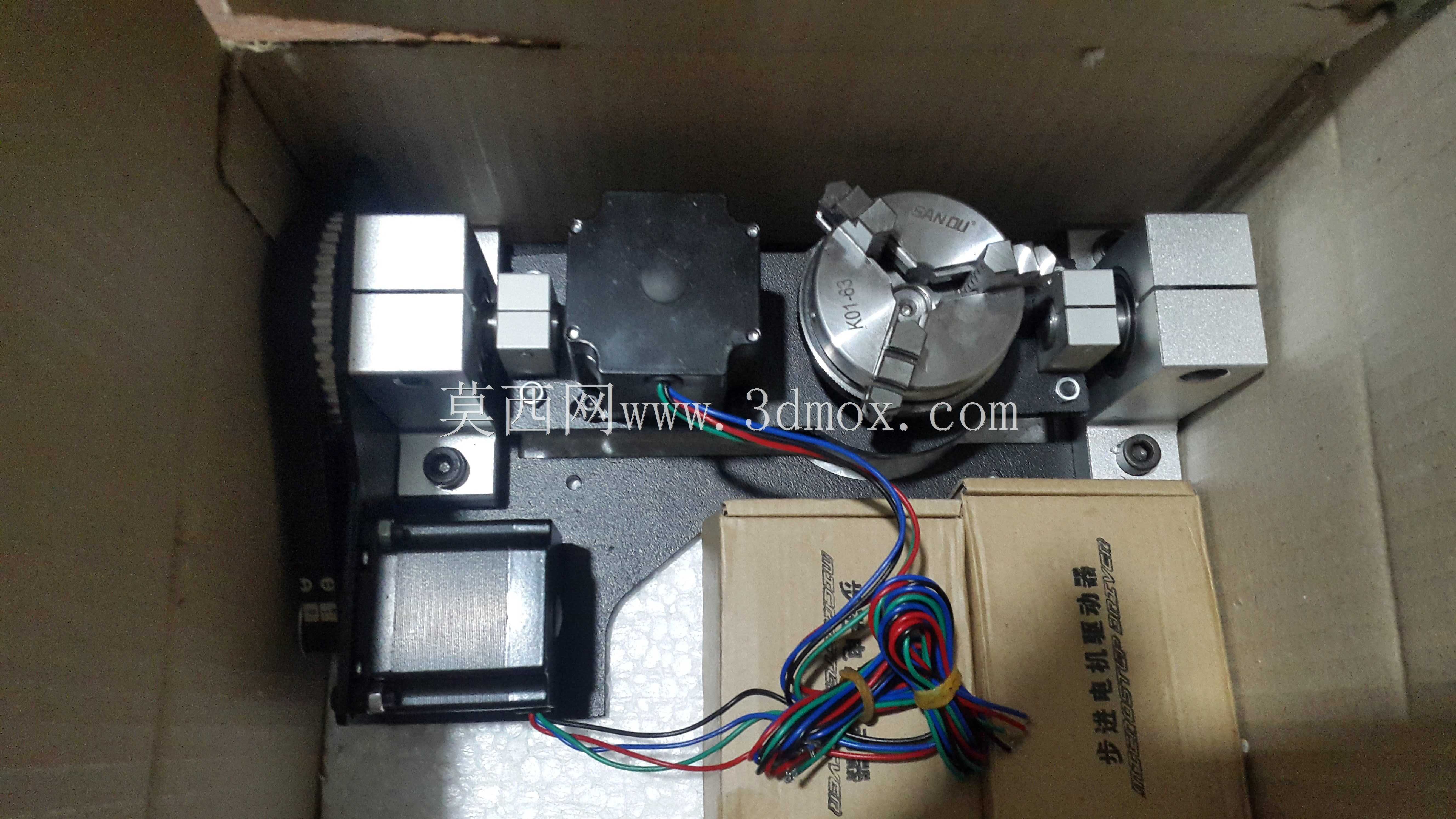

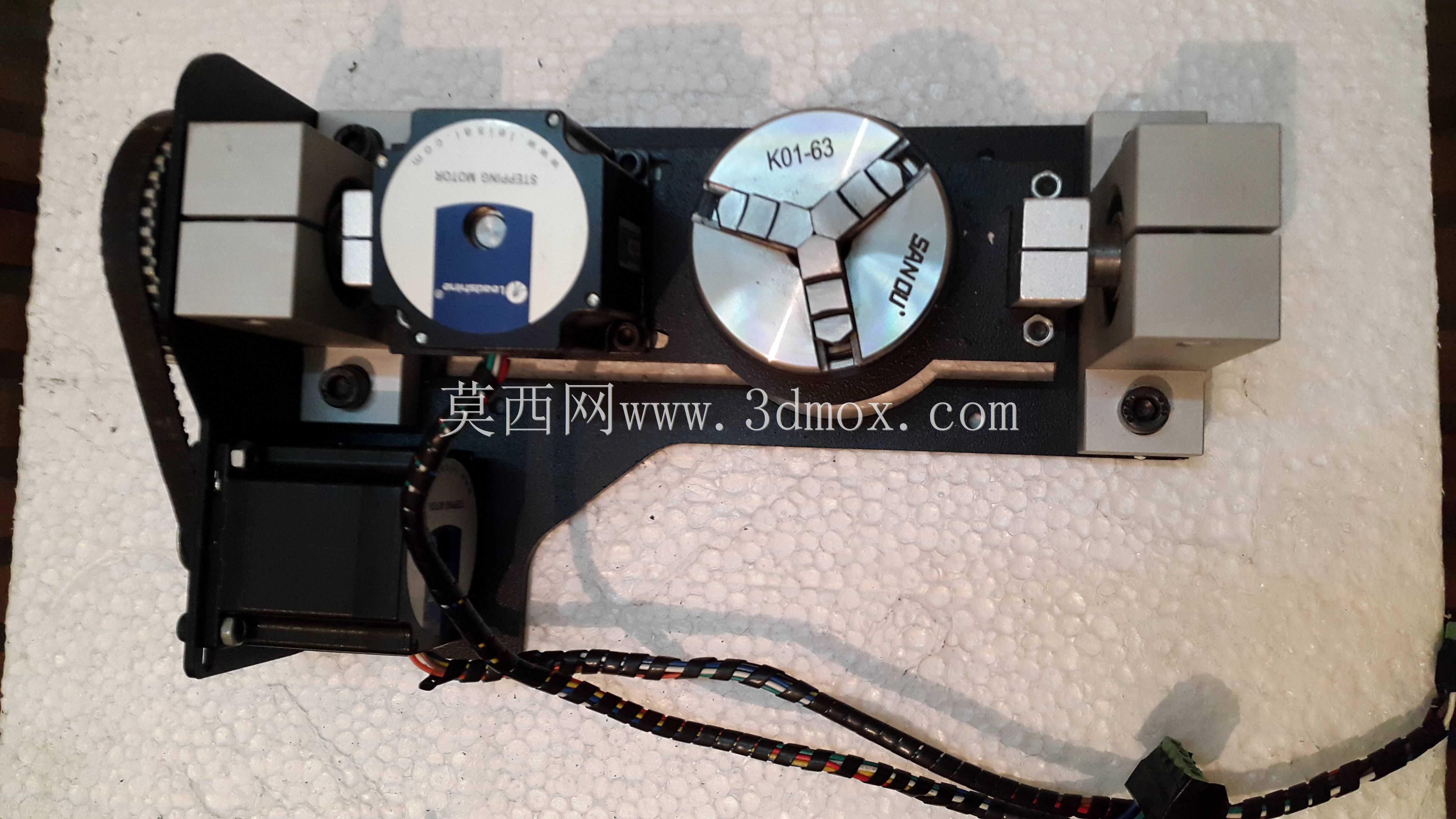

　　这套五轴轴组件是面向中小型数控铣床升级改造设计的核心功能部件，主要用于在原有三轴铣床的基础上拓展多面体联动加工能力，适配小型精密零件的多工序一次性装夹加工需求，常见于小型五金零件、精密工装夹具零件、小型异形结构件的加工场景，可有效减少零件多次装夹带来的定位误差，缩短加工工序流转的辅助时间。从结构布局来看，组件采用紧凑的侧装式布局，将回转驱动单元与装夹卡盘集成在同一块安装基板上，驱动侧通过同步带传动连接伺服输出端与回转主轴，传动路径做了封闭防护处理，避免加工过程中切削液、金属切屑进入传动间隙造成磨损，同步带的张紧结构集成在基板侧端，无需拆解主体结构即可完成张紧度调整，日常维护操作空间充足。装夹端采用三爪自定心卡盘结构，

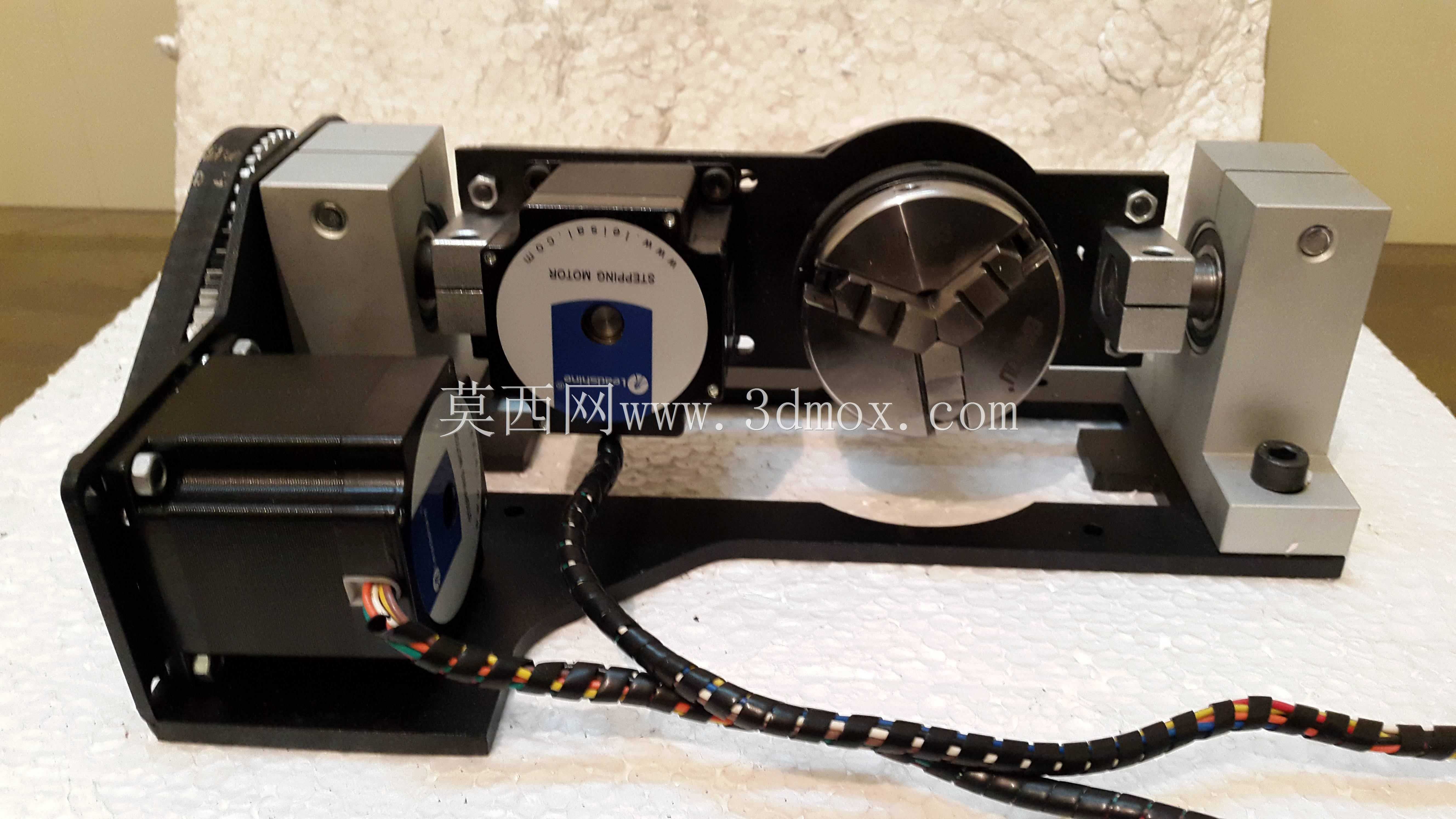

　　卡盘端面做了精密磨削处理，重复装夹定位精度可满足常规精密铣削加工要求，卡盘的回转轴线与铣床原有Z轴进给方向形成固定倾角，配合铣床原有X、Y、Z三个直线轴的进给运动，可实现五个自由度的联动切削，能够完成零件侧面斜孔、异形曲面、多面台阶结构的一次性加工。安装边界方面，整套组件的基板预留了与常规数控铣床工作台T型槽匹配的安装孔位，安装时无需对原有工作台进行二次加工，通过标准T型螺栓即可完成固定，组件整体外轮廓尺寸控制在小型铣床工作台的有效行程范围内，不会过度占用工作台的装夹空间，安装后不会与铣床原有主轴护罩、行程限位结构发生干涉。设计过程中对组件的整体重量做了优化，主体结构采用高强度铝合金加工而成，

　　在保证结构刚性满足铣削切削力要求的前提下，降低了整体重量，避免给工作台进给轴带来额外的负载，所有走线均采用拖链内置排布，线缆随轴回转过程中不会出现拉扯、缠绕问题，适配铣床长期往复运动的使用工况。卡盘的夹持范围覆盖了常规小型零件的加工尺寸需求，夹持力可通过后端的调节结构进行调整，适配不同材质零件的装夹要求，避免薄壁零件装夹变形问题。
