木材加工用数控车床结构设计方案

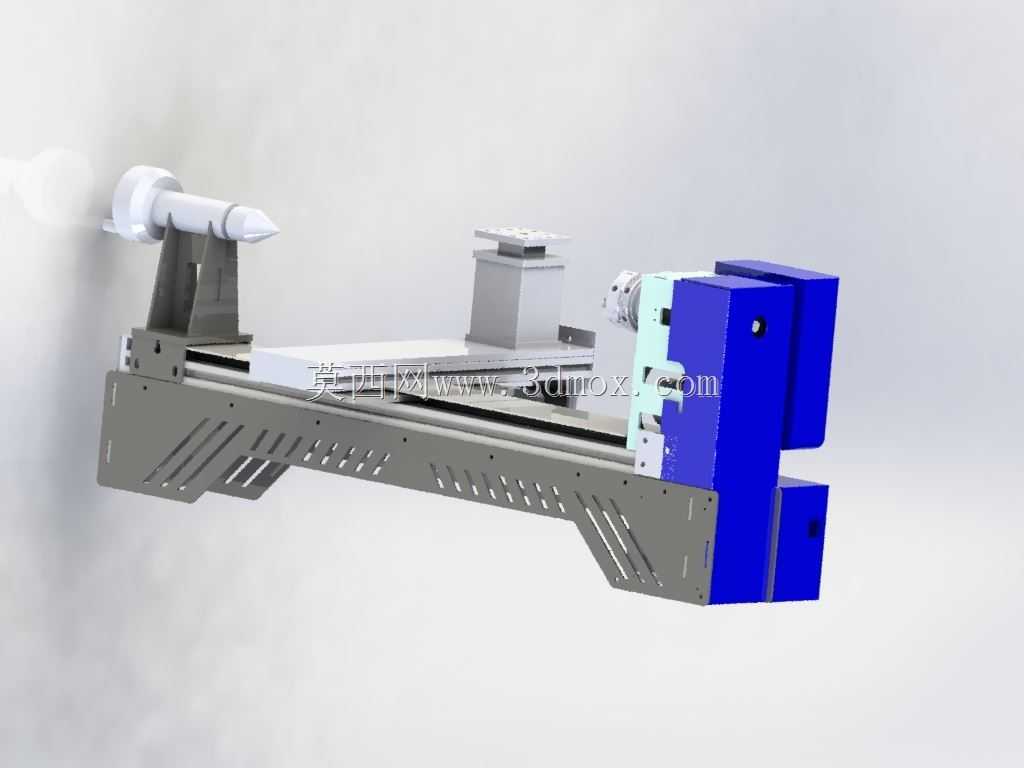

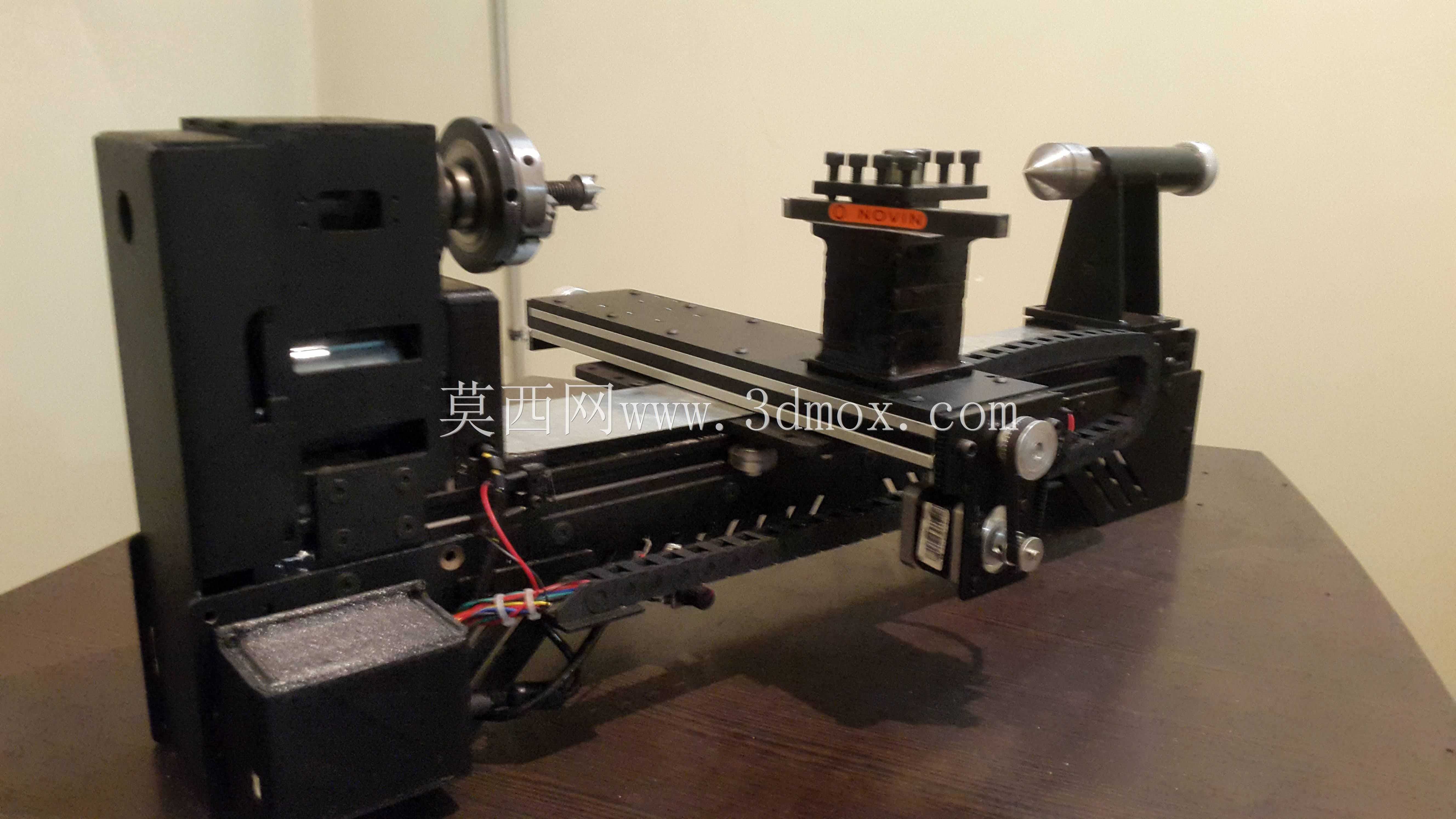

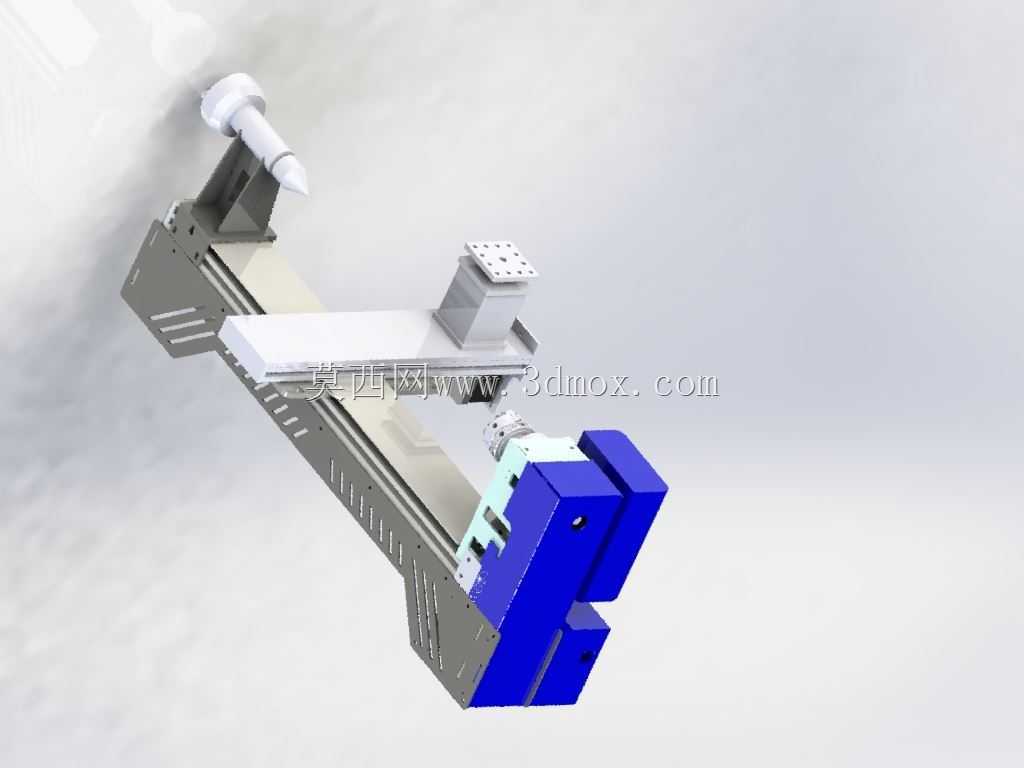

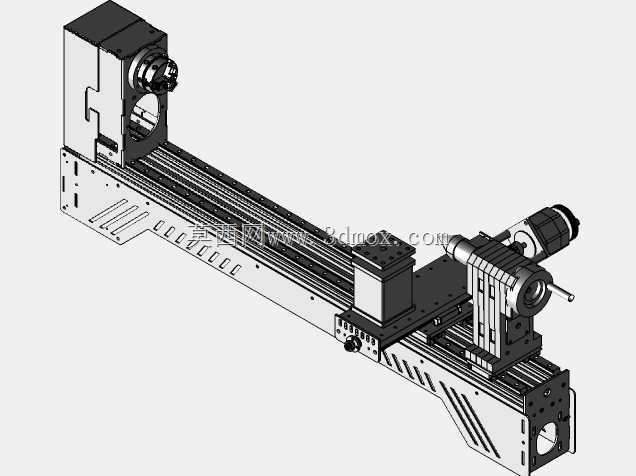

　　这款木材加工数控车床的结构设计，首先围绕实木备料、定制家具构件加工的实际场景展开，针对木材切削过程中易崩边、进给阻力随木纹方向变化的特性，对床身导轨布局做了针对性调整。长条形床身采用倾斜式导轨安装面，相比传统平床身，木屑可依靠自重沿倾斜面滑落，避免切屑堆积在导轨副之间加剧滑动面磨损，日常维护时仅需定期吹扫导轨缝隙即可，无需频繁拆解护罩清理积屑。床身端部的尾座采用可锁紧滑动结构，顶尖伸缩行程适配长度在1.2米以内的长条木料装夹，装夹时可根据木料直径调整顶尖顶紧力，避免顶紧力过大导致木料端部开裂，或是顶紧力不足在高速切削时出现工件甩动的问题。横向进给滑台搭载在纵向导轨之上，滑台的安装面预留了多组工装连接螺孔，

　　可根据加工需求更换不同的切削刀架，既可以安装成型铣刀完成木线、曲面的一次成型加工，也可换装车刀完成圆柱面、锥面的常规车削作业，滑台的进给丝杠采用防尘密封结构，避免细微木屑进入丝杠滚道造成传动卡顿。主轴端的夹具采用三爪自定心结构，夹爪内侧贴附防滑橡胶垫层，夹紧木料时不会在工件表面留下明显压痕，适配方形、圆形等不同截面的毛料装夹，无需额外制作专用套爪即可快速完成工件定位。刀架侧的蓝色安装座为可拓展模块，设计时预留了气动压紧件的安装接口，加工细长木料时可加装辅助支撑座，抵消切削力带来的工件挠曲变形，保证长杆件加工后的直线度公差控制在合理范围内。整机的安装边界充分考虑中小型木工车间的布局需求，床身底部的安装孔位间距适配常见的设备减震垫尺寸，

　　无需额外浇筑混凝土基础，放置在硬化平整的车间地面上即可完成调平固定，设备后侧预留的走线槽可将动力线、信号线统一收纳，避免车间内木屑堆积覆盖线路造成安全隐患。从实际加工逻辑来看，这款设备的进给参数匹配木材切削的合理线速度范围，不会因进给速度过快导致刀刃烧蚀，也不会因进给过慢造成加工面出现焦黑痕迹，床身侧面的排屑槽可对接车间中央除尘系统，加工产生的木屑可直接被抽走，保持作业区域整洁。
