卧式五轴数控茶壶加工设备结构设计

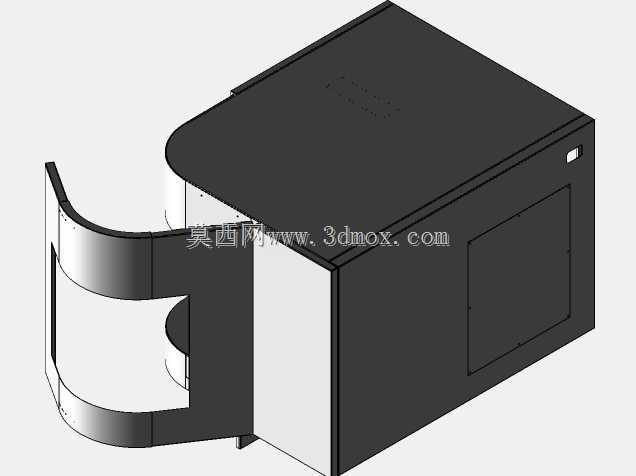

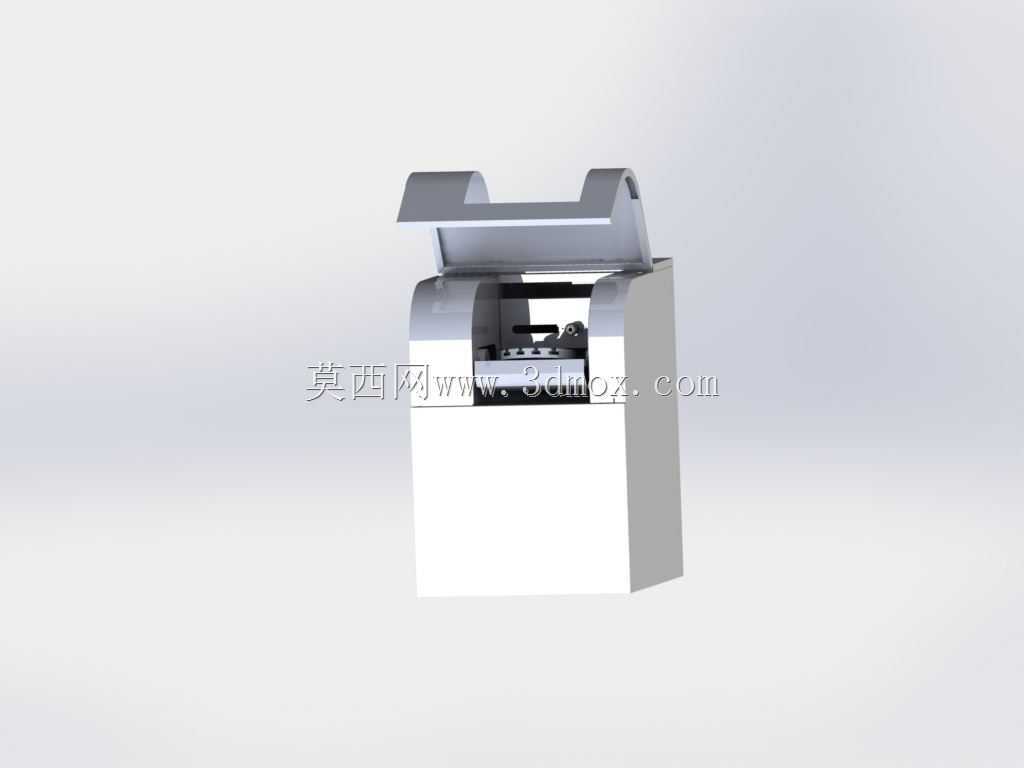

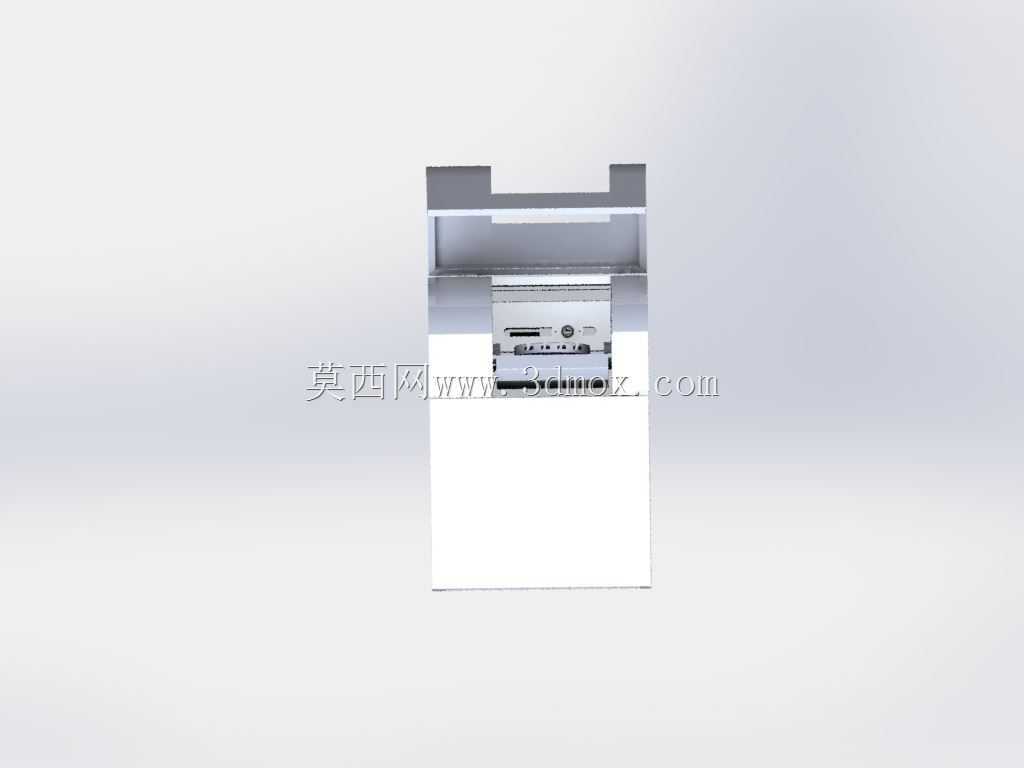

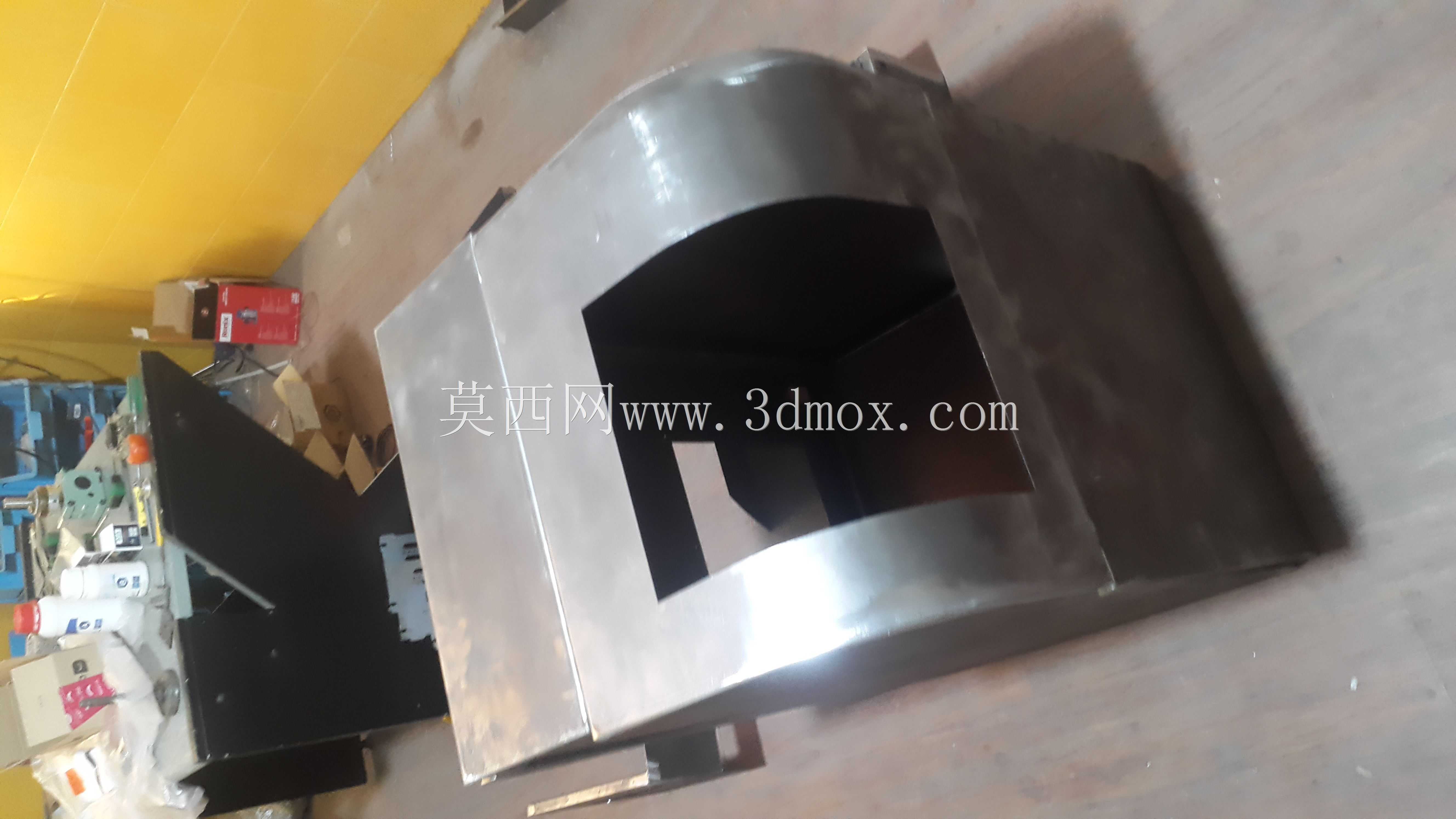

　　这款卧式布局的五轴加工设备，核心面向小型异形回转类工件的精密加工场景，尤其适配陶瓷、金属材质茶壶类构件的多面联动铣削、钻孔、修型工序，在文创五金、日用陶瓷精密加工、小型精密零件量产车间中，可替代传统多工序分设备加工的模式，减少工件多次装夹带来的定位误差，缩短单件加工的辅助工时。设备整体采用箱式床身结构，底部为一体化铸造的承重基座，内部预留排屑通道与切削液回流腔，床身侧壁做加厚筋条布局，可承受五轴联动加工时的复合切削载荷，避免高速进给时的结构共振影响加工表面质量。上掀式防护门采用弧形折弯钣金结构，门体边缘嵌装密封胶条，关闭后可完全封闭加工区间，阻挡高速切削时飞溅的切屑与切削液，同时门体开合角度预留足够操作空间，方便操作人员吊装工件、

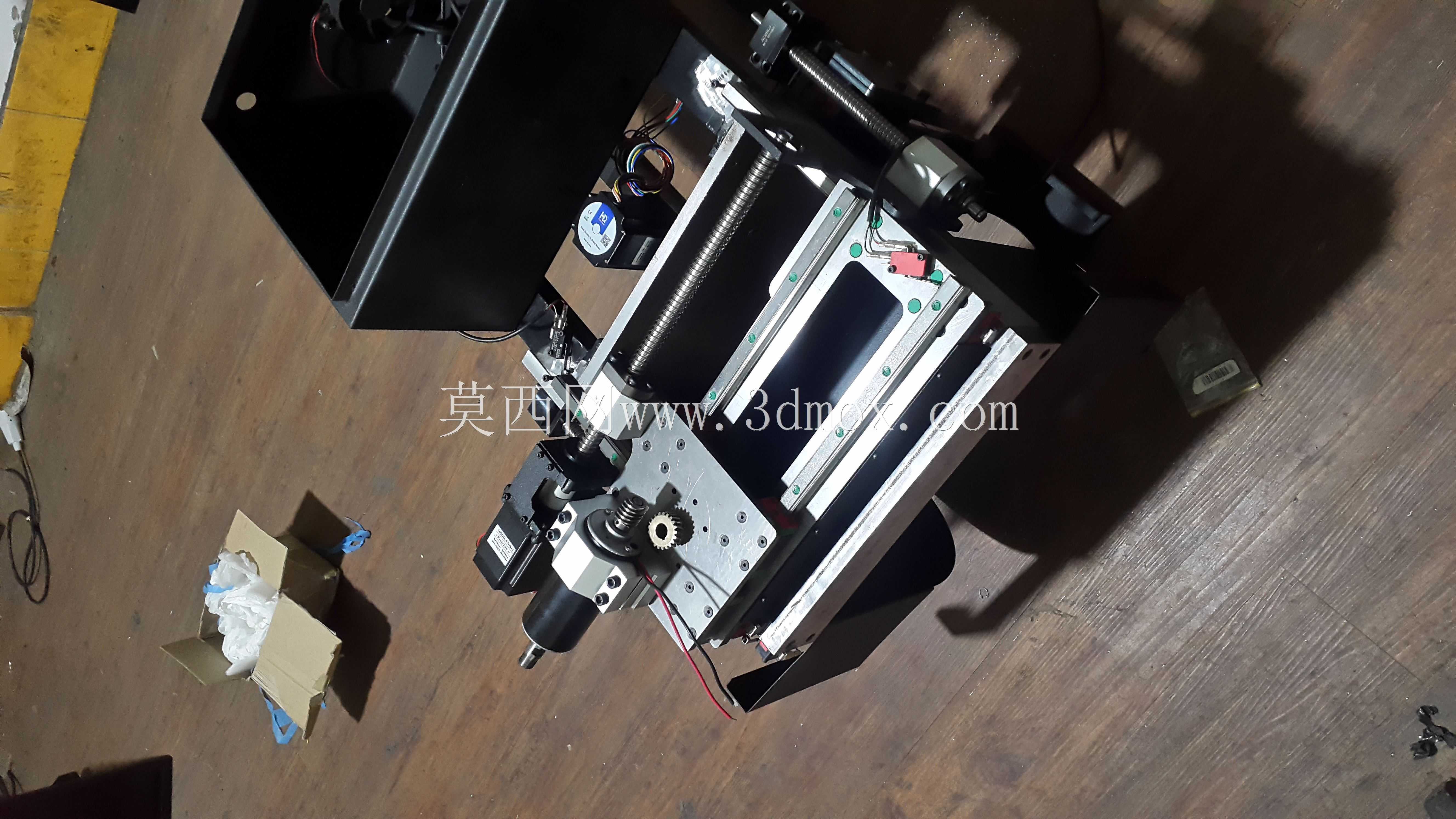

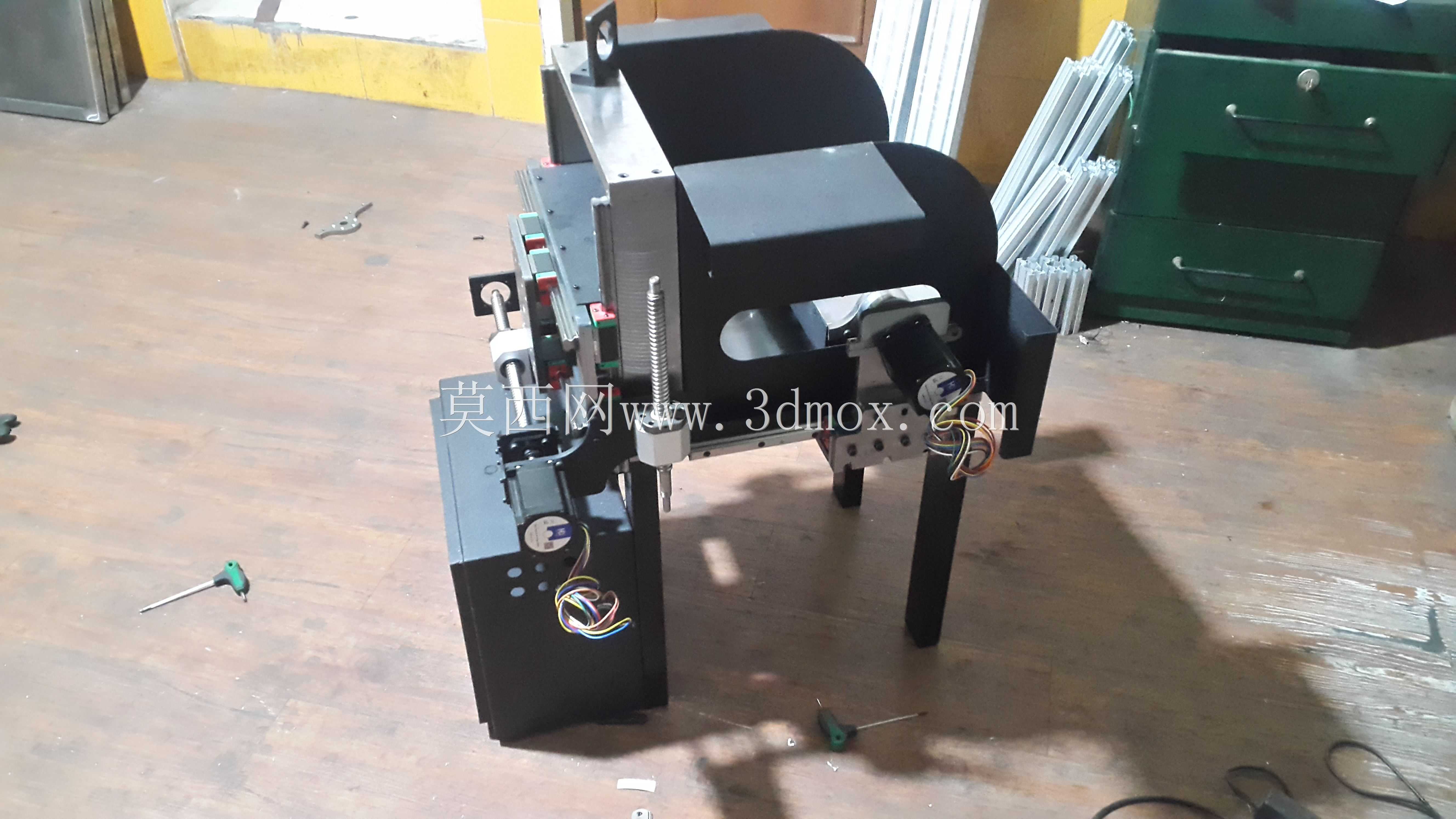

　　更换刀具以及日常设备维护。传动系统采用双蜗轮蜗杆减速箱作为核心传动部件，分别对应两个回转轴的动力传递，蜗轮蜗杆副具备反向自锁特性，可在加工过程中稳定锁止回转轴位置，避免切削力带来的轴系偏移，同时大减速比的设计可将伺服电机的高转速低扭矩输出，转换为回转轴的低转速大扭矩输出，满足重切削工况下的回转驱动力需求，两个蜗轮箱的安装位置经过同轴度校准，保证回转轴的回转精度在长期运行中保持稳定。设备的XYZ三个直线轴采用线性导轨搭配滚珠丝杠的传动组合，导轨安装面经过精密刮研处理，保证直线运动的平行度与垂直度，丝杠两端采用固定支撑结构，预拉伸安装后可抵消高速运行时的热伸长量，保证轴向定位精度。两个回转轴分别布置在工件装夹平台侧，

　　可实现工件在水平空间内的多角度摆动与回转，配合直线轴的进给运动，可一次性完成茶壶类工件的壶身曲面、壶嘴安装位、壶把结合面、壶口螺纹等多个部位的加工，无需二次装夹找正。从安装边界来看，设备整体占地面积控制在小型加工车间可灵活布局的范围，底部预留地脚螺栓安装孔与调平垫块位置，安装时无需额外做特殊地基处理，普通硬化车间地面即可完成调平固定，设备后侧预留电气接口、切削液管路接口与排屑口对接位置，可直接对接车间现有集中供液、排屑系统，也可配套独立的小型切削液箱与排屑小车使用，适配不同规模的加工车间布局需求。在实际加工流程中，工件通过专用夹具固定在回转工作台上，防护门关闭后，设备可按照预设的五轴联动加工程序，自动完成刀具切换、进给切削、

　　点位定位等一系列动作，加工过程中冷却系统可直接对准切削区域喷射高压切削液，带走切削热量同时冲排切屑，加工完成后工作台自动回到上下料位置，操作人员可直接取下成品工件。设备的刀库布置在床身内部侧方位置，可容纳多把不同规格的铣刀、钻头、镗刀，满足不同工序的刀具自动切换需求，换刀动作经过路径优化，换刀耗时控制在较短区间，减少加工过程中的非切削等待时间。整体结构设计充分考虑了小型精密加工场景的实际使用需求，没有冗余的结构设计，所有部件的布局都围绕加工稳定性、操作便捷性、维护便利性展开，床身内部预留的维修通道可方便检修人员对传动部件、管路线路进行定期检查维护，电气柜采用独立密封结构布置在设备侧方，避免切削液与切屑进入电气系统造成故障，散热系统采用风冷加换热的组合模式，可保证设备长时间连续运行时电气元件的工作温度处于合理区间。
