框架式水下遥控潜器结构设计方案

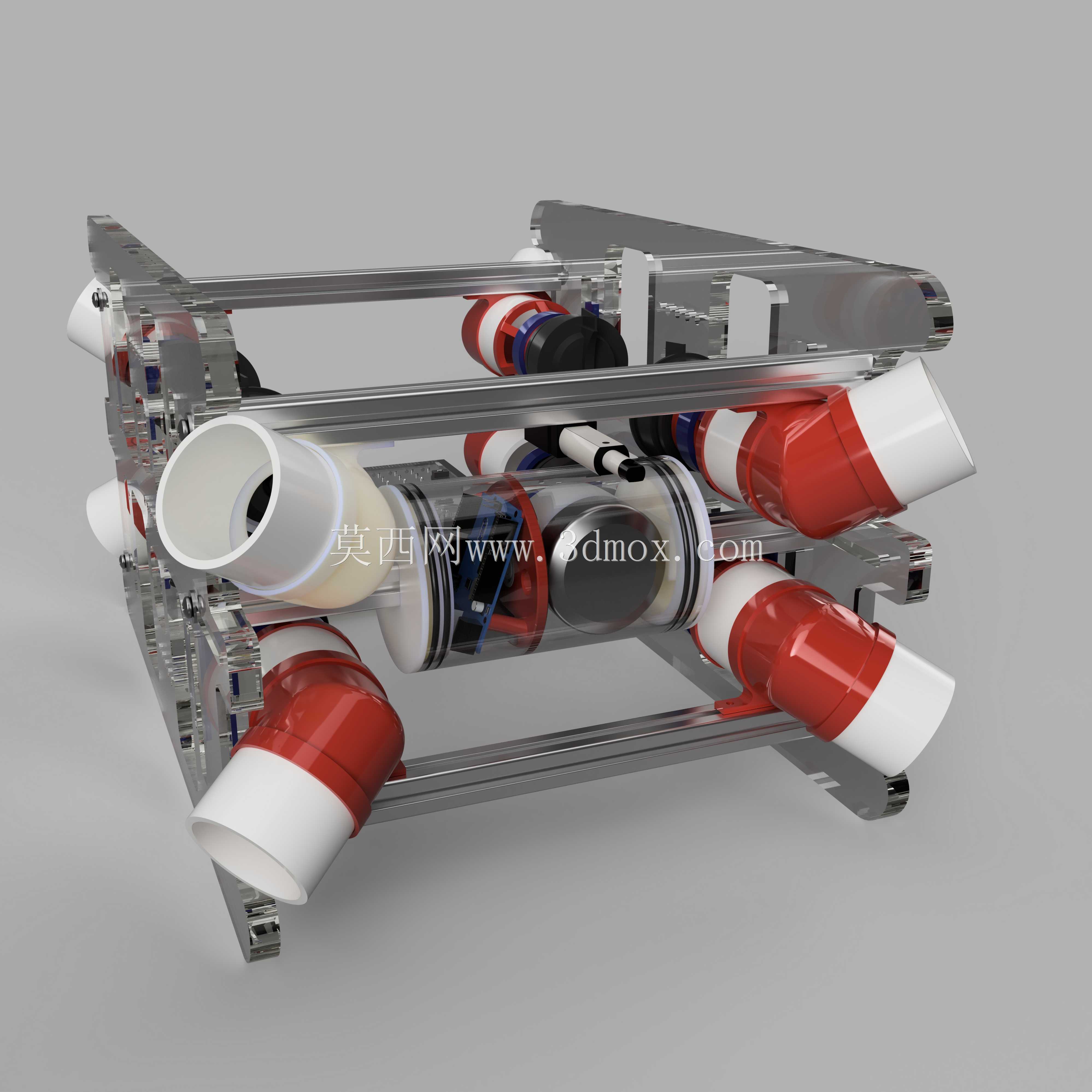

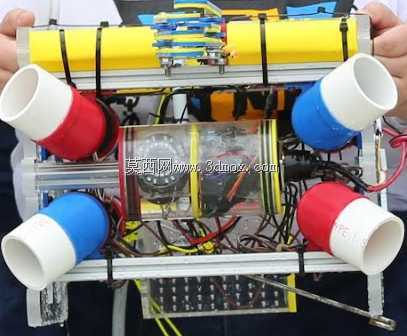

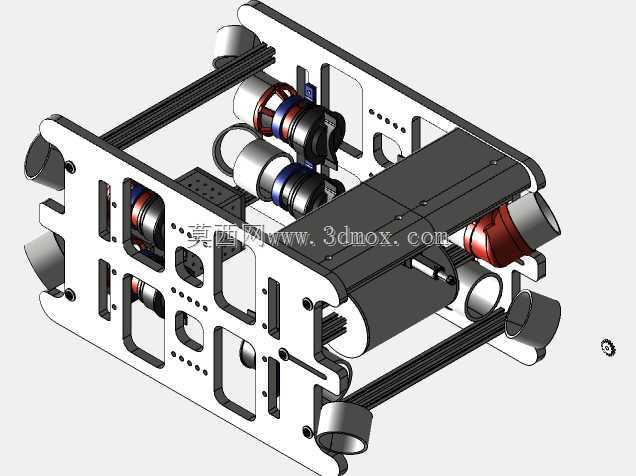

　　这款框架式水下遥控潜器的结构设计，首先围绕近岸浅水域的常规作业场景展开适配，可覆盖坝体外观巡检、水下管线摸排、浅海养殖区网箱检查、小型水下异物打捞等常见作业需求，整体采用开放式铝合金型材搭建承载框架，区别于传统耐压壳体式的小型潜器设计，型材框架的镂空结构能最大程度降低水下航行的水流阻力，同时给各类外挂功能模块预留充足的安装空间，框架型材选用标准2020工业铝型材，整体外轮廓尺寸控制在450mm×320mm×260mm范围内，安装边界可适配多数小型作业船的甲板投放位，单人即可完成布放与回收操作，无需额外配套大型吊装设备。

　　推进系统采用六推进器矢量布局，四个水平方向推进器呈45度斜向固定在框架四角，负责潜器的进退、横移、转向动作，两个垂直方向推进器对称布置在框架中部两侧，提供潜器下潜、上浮以及横倾姿态调整的动力，推进器与框架之间采用减震硅胶垫做硬连接隔离，避免推进器运转时的震动传递到密封舱内，影响搭载的摄像、传感设备的成像与数据采集精度。核心电控密封舱采用透明亚克力管搭配铝合金端盖的结构，舱体两端采用双O型圈径向密封设计，可承受50米水深的静压力，舱内预留了飞控板、电调、电池模块的安装位，端盖上预留了水密接插件的安装孔位，可根据作业需求外接摄像头、机械爪、水质传感器等不同功能模块，接插件均采用标准深水密封件，插拔维护时无需拆解整个密封舱。

　　框架上的浮力材料采用模块化PVC浮筒，对称固定在框架上下层的型材上，浮筒的浮力配置经过精准配平，可让潜器在无动力状态下保持零浮力悬浮状态，同时浮筒的红白配色具备高水下辨识度，方便水面操作人员实时观察潜器的水下位置。框架底部预留了通用安装孔位，可根据不同作业场景快速更换搭载模块，比如搭载高清摄像云台完成巡检作业，搭载小型机械手完成轻量抓取作业，搭载声呐模块完成浑浊水域的探测作业，整体结构的模块化设计让后期维护、配件更换的成本大幅降低，所有结构件均采用标准件加工，无需定制特殊型材，加工与装配难度适配普通机械加工车间的生产能力，装配时仅需内六角扳手即可完成整机组装，无需特殊工装夹具。

　　在结构强度校核层面，框架的型材连接角件均采用加厚铝合金材质，可承受投放、回收过程中的碰撞冲击，密封舱的端盖厚度经过水压仿真验证，在额定水深下形变量不超过0.02mm，不会出现密封失效的问题，推进器的安装支架采用3mm厚304不锈钢折弯成型，长期在水下浸泡也不会出现锈蚀问题，所有外露的金属紧固件均采用316不锈钢材质，避免海水腐蚀导致的结构松动。整体结构的走线全部沿型材内侧的槽位布置，采用防水扎带固定，避免航行过程中线缆被水流冲挂到水下障碍物，造成线缆破损或者设备脱落。
