IDEX架构双挤出3D打印工具头结构

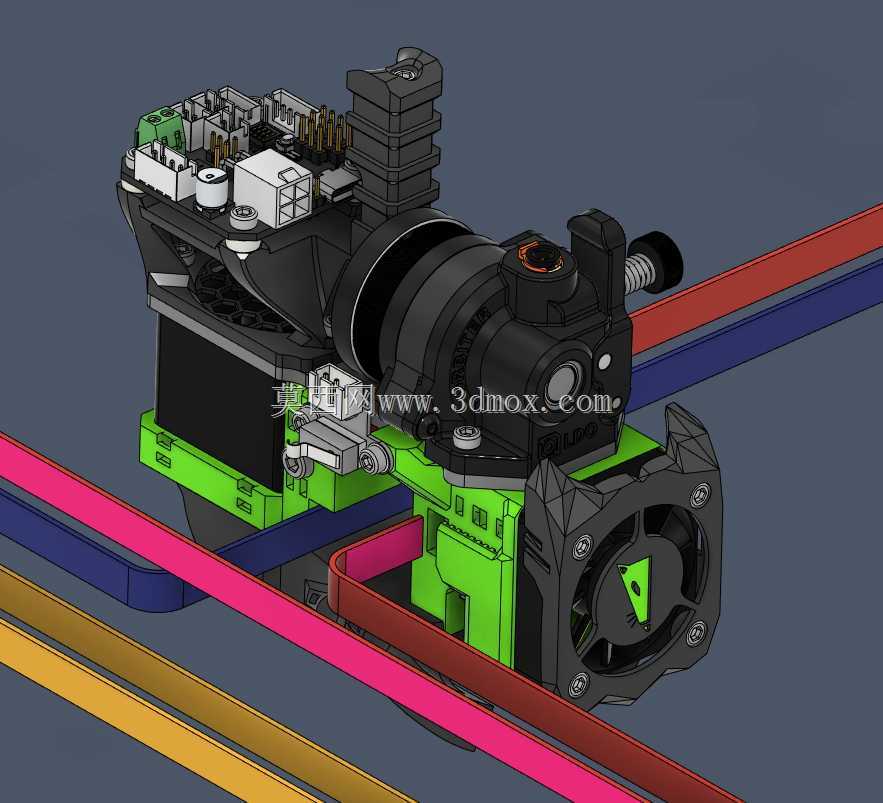

　　这套工具头结构面向IDEX独立双喷头FDM 3D打印设备开发，核心适配独立双X轴运动架构的打印场景，可覆盖多材料打印、水溶性支撑打印、双色模型批量生产这类常规单喷头设备难以完成的加工需求，在桌面级高性能3D打印设备、小批量定制件生产场景中，能有效减少换料等待时间，避免不同材料打印时的喷头剐蹭问题。结构设计上以原有VC31工具头为基础做适配迭代，将SuperPinta调平探头集成固定在右侧刀头位置，无需额外在机架上加装独立的调平传感器支架，探头随右侧挤出头同步运动，可在打印前完成全床面的多点自动调平数据采集，配合运动控制系统实时补偿热床平面度误差，降低首层打印失败概率。整体结构做了紧凑化布局，将挤出驱动机构、散热风道、快插接头、

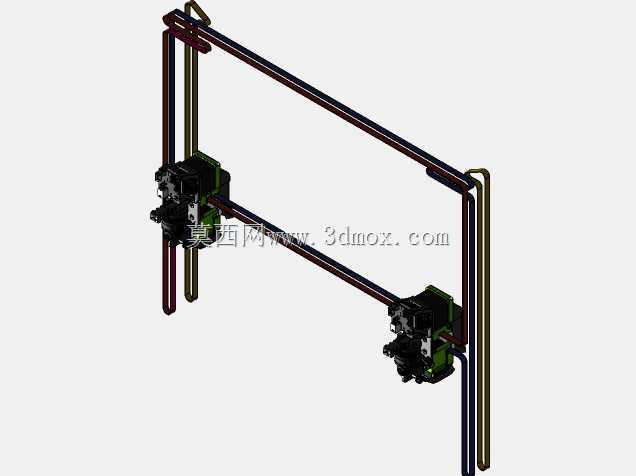

　　走线槽、散热风扇全部集成在同一安装基座上，挤出驱动采用近程挤出结构，缩短了耗材从驱动齿轮到喷嘴的送料路径，对于TPU这类柔性耗材的送料精度提升明显，可减少柔性耗材打印时的堵头、送料打滑问题。散热部分做了分层风道设计，冷端散热风道独立对准挤出机散热鳍片，避免热量上传导致耗材提前软化堵料，热端散热风道则从喷嘴侧方定向出风，快速冷却刚挤出的熔融耗材，提升悬垂结构、薄壁结构的打印成型质量。安装边界上，工具头的安装接口适配标准2020铝型材X轴滑台，安装孔位做了对称设计，左右两个挤出头的安装基准完全一致，更换维护时无需重新校准喷头偏移量，整体横向宽度控制在合理范围内，双喷头独立运动时不会发生运动干涉，

　　可覆盖常规300*300mm成型尺寸的打印行程，不会因为工具头体积过大损失有效打印幅面。走线路径全部做了内置走线槽设计，所有电机线、传感器线、加热棒线、热敏电阻线都从工具头上方的走线槽集中引出，运动时不会和机架、传动带发生剐蹭，长期往复运动也不会出现线材磨损断裂的问题。风道出口的角度经过反复调整，出风方向精准对准喷嘴下方3mm位置的打印区域，不会直吹喷嘴导致热端温度波动，同时能保证刚挤出的耗材快速冷却定型，在高速打印场景下也能保证模型棱角清晰，减少层纹错位、边角翘曲的问题。挤出头的固定结构采用快拆设计，松开两颗固定螺丝即可快速更换热端组件，日常维护更换喷嘴、清理喉管堵料时无需拆解整个工具头，大幅降低设备维护的时间成本。
