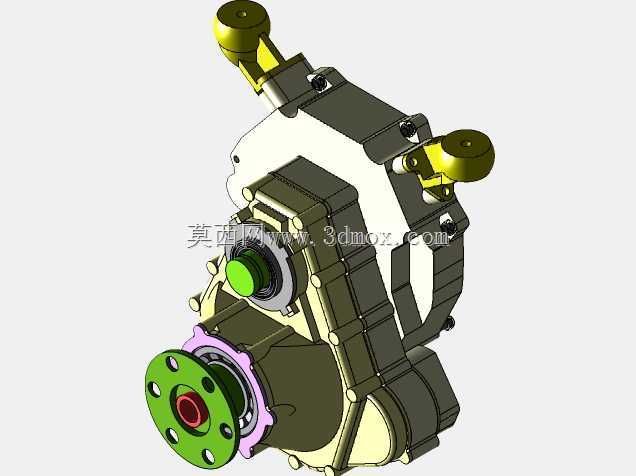

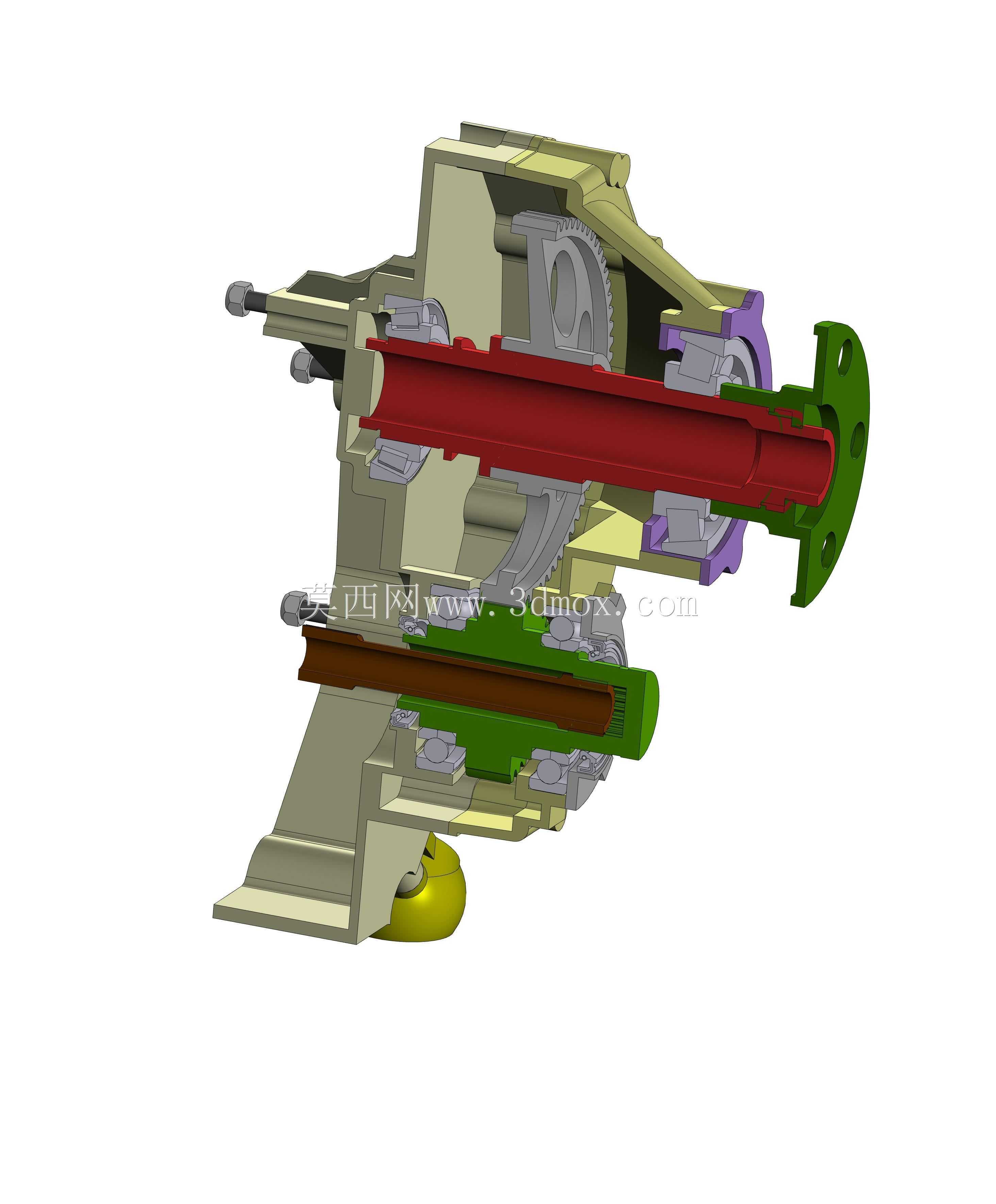

这款变速装置主要适配小型实验类飞行器的动力输出端,承担发动机输出转速与扭矩的匹配调节职能,在飞行器不同飞行工况下,通过内部齿轮组的啮合切换,调整动力输出轴的转速区间,让螺旋桨端始终处于高效工作的扭矩范围,避免发动机工况大幅波动带来的动力损耗与部件过载。从结构设计来看,整体采用剖分式壳体布局,上下壳体结合面设置定位止口,既保证装配时的同轴度精度,也能在工作时承受齿轮啮合产生的径向与轴向载荷,壳体外侧预留的安装法兰带有均布螺栓孔,可直接与发动机缸体后端的安装面对接,法兰端面的密封槽用于安装O型密封圈,防止传动润滑油渗漏。内部采用平行轴式齿轮排布,两根平行布置的传动轴通过轴承支撑在壳体轴承座孔内,轴上套装不同模数的传动齿轮,
结合同步啮合机构实现不同传动比的平滑切换,输入轴直接对接发动机飞轮端输出的动力,经过齿轮组变速后,动力从输出轴传递至前端的螺旋桨连接法兰。设计过程中充分考虑了航空部件的轻量化要求,壳体采用高强度铝合金材质,在保证结构刚度的前提下尽可能削减非受力区域的壁厚,内部齿轮采用渗碳淬火工艺处理,齿面硬度满足高转速下的耐磨要求,轴类零件选用合金结构钢,经调质处理后兼顾强度与韧性。安装边界方面,整体轴向长度适配小型实验飞机的发动机舱预留空间,径向最大尺寸避开舱内的油路、线路排布区域,底部设置的安装支脚带有减震衬套安装位,可降低齿轮传动产生的振动向机身传递。实际应用场景中,这类变速装置不仅可用于小型实验飞机的动力系统,
其核心传动结构也可作为小型通航飞行器动力改装、轻型旋翼机传动系统设计的参考结构,建模时完整还原了内部齿轮的啮合关系、轴承的安装定位、密封结构的布置细节,可直接用于传动原理演示、结构受力仿真分析,也能作为同类产品设计时的结构参考,帮助设计人员快速梳理平行轴变速器的布局逻辑,校核不同传动比下的齿轮参数匹配合理性,避免在初始设计阶段出现轴系干涉、安装空间不足等常见问题。
