内螺纹杆端关节轴承三维结构设计

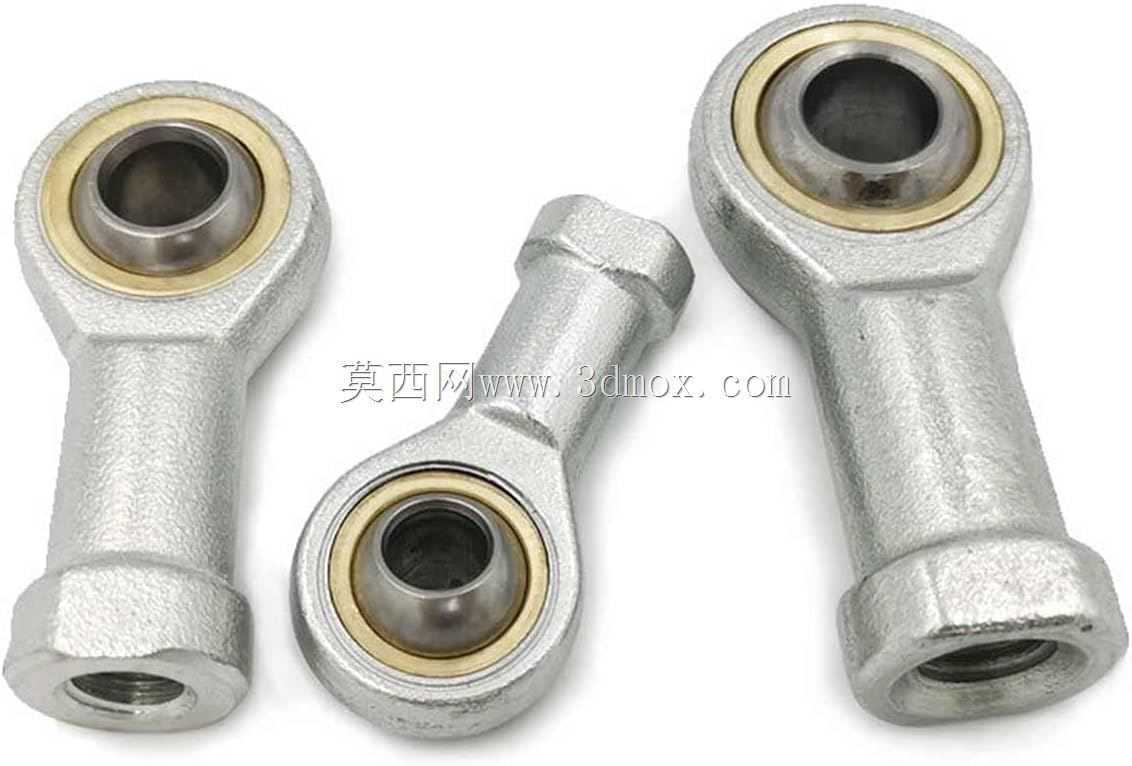

　　这类内螺纹杆端关节轴承，在自动化产线连杆机构、机床操作杆联动结构、工程机械操纵臂、轻工设备铰接部位都有大量应用，核心作用是在存在一定角度偏差的两个传动部件之间，传递径向载荷与小幅摆动载荷，补偿安装过程中产生的同轴度误差，避免刚性连接带来的应力集中问题。从结构设计来看，杆体采用锻造合金钢材质，内螺纹端直接与对应规格的外螺纹杆件旋合装配，无需额外的转接连接件，能大幅缩减铰接点的安装空间；内嵌的自润滑衬垫采用铜基合金材质，内圈为淬硬轴承钢，球面配合面经过精密研磨，可在±15度的倾斜角度范围内顺畅摆动，不会出现卡滞、偏磨的问题。设计过程中需要重点把控几个关键边界：首先是内螺纹的精度等级，要匹配常用的传动螺纹公差带，保证装配后无轴向窜动；

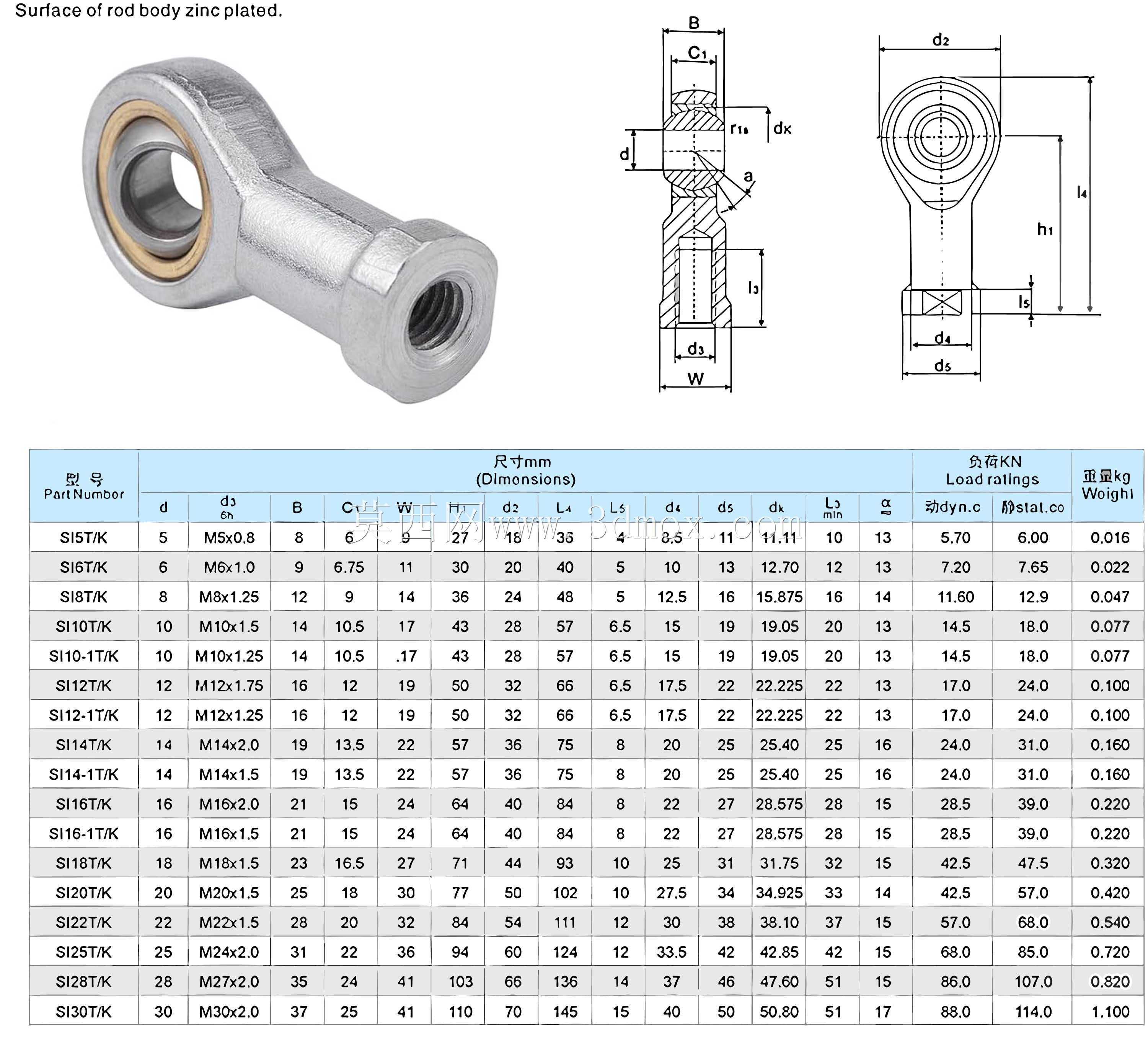

　　其次是杆体头部的球面座与内圈的配合过盈量，过盈量过大会导致摆动阻力过大，过小则会在冲击载荷下出现内圈脱出的风险；另外杆身的六角部位尺寸要符合标准扳手的操作空间要求，方便现场安装时的锁紧操作，杆身长度与头部外径的比例要经过强度校核，保证在额定动载荷下杆体不会出现弯曲变形。不同规格的产品覆盖了常用的螺纹尺寸系列，每个配置都对应明确的安装尺寸：包括内螺纹公称直径、杆身总长度、头部球面中心到杆端的距离、内圈内孔直径，选型时可直接根据铰接点的载荷大小、安装空间、摆动角度范围匹配对应规格，不需要额外做结构改制。这类轴承的铰接端采用通孔设计，可通过销轴与被连接件铰接，球面配合的结构能自动适应连接件之间的角度偏移，在设备运行过程中吸收振动，

　　避免连杆机构因安装误差出现别劲、磨损加剧的问题，相比普通的刚性铰接接头，能大幅提升联动机构的使用寿命，降低日常维护的更换频率。建模过程中还原了所有配合面的细节特征，包括杆体表面的锻造纹理、衬垫与内圈的配合台阶、内螺纹的完整牙型、六角部位的倒角细节，可直接用于设备装配的干涉检查、运动仿真，也能作为选型参考的直观依据，帮助设计人员快速确认铰接点的安装边界，避免选型时出现尺寸匹配错误。
