金属PG9电缆密封固定格兰头结构

　　在户外电气柜、工业自动化设备布线、机床电控舱、户外照明接线、传感器接线端等场景中，电缆进出柜体的位置始终是防护与固定的核心节点，这类金属电缆格兰头就是为解决该节点的密封、抗拉、防护需求设计的连接件。从实际选型适配来看，这款PG9规格的格兰头适配4-8mm外径的电缆，覆盖了常规工控信号电缆、小功率动力电缆、传感器引线的线径范围，安装时无需额外扩孔，适配标准PG7至PG48系列的柜体开孔螺纹，完全符合DIN 40430的安装尺寸规范，能直接替换同规格的老旧密封接头，不用改动原有柜体的开孔结构，大幅降低现场改造的工作量。

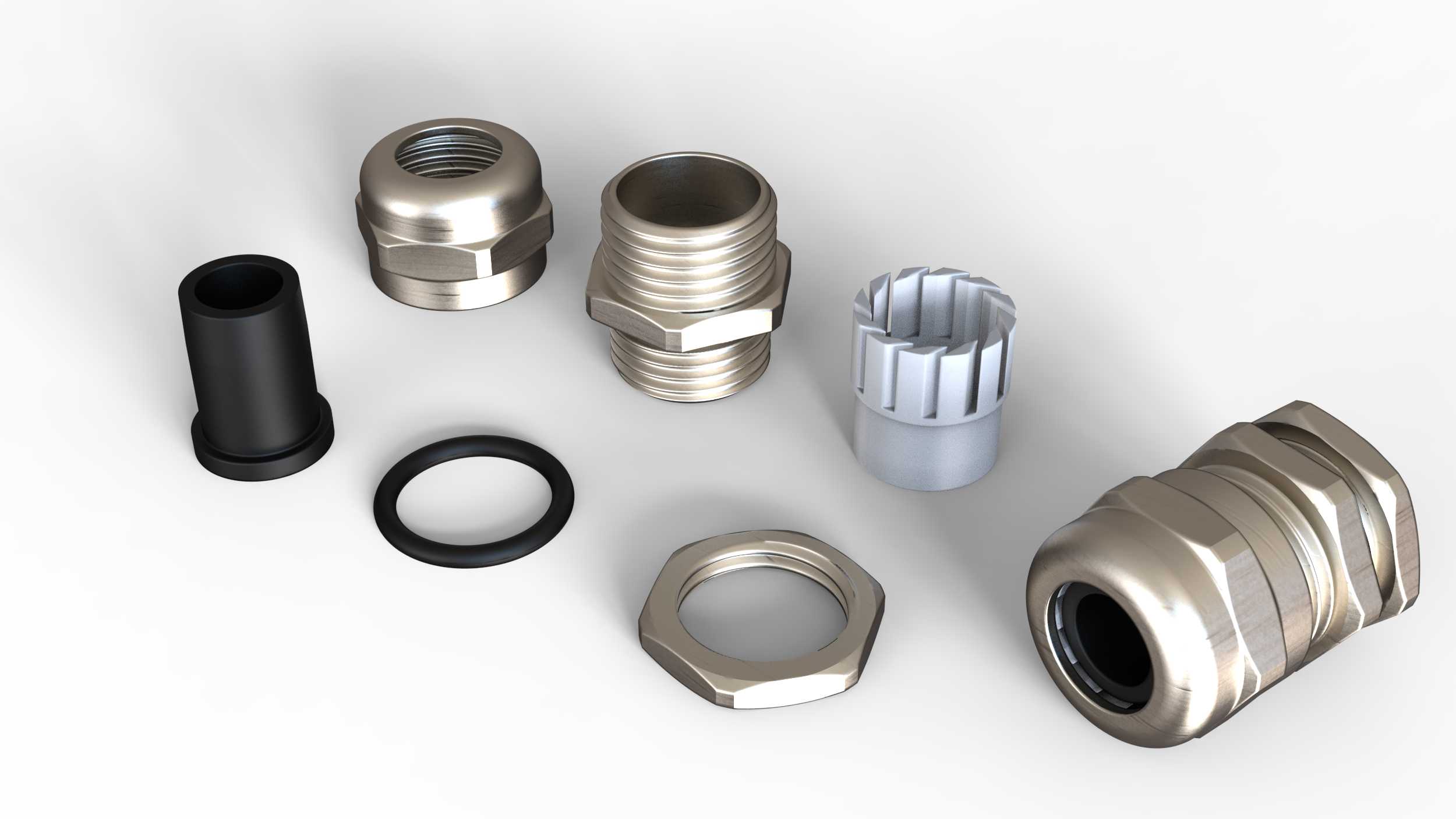

　　从结构设计逻辑来看，整套组件采用分体式装配思路，包含金属主体、锁紧螺母、夹紧爪、密封圈、压紧螺帽几个核心部分，金属部分采用镀镍铜合金材质，兼顾抗锈蚀能力与结构强度，在潮湿、多粉尘、轻度腐蚀的工业环境中能长期保持结构稳定性，不会出现塑料接头易老化开裂、螺纹滑牙的问题。内部的丁腈橡胶密封圈是实现IP68防护等级的核心部件，当拧紧外侧的压紧螺帽时，金属夹紧爪会均匀收拢，挤压密封圈使其紧紧包裹住电缆外护套，一方面能实现5bar压力下的防水防尘密封，阻止水汽、粉尘从线缆进线位置进入柜体内部，避免内部电气元件出现短路、积灰过热的问题；另一方面夹紧爪的齿形结构会咬合在电缆外护套上，能承受一定的线缆拉拽力，避免设备运行过程中线缆受外力拉扯出现接线端子脱落、线缆移位的故障。

　　从安装边界与尺寸适配角度，设计时需要注意，格兰头安装后在柜体外侧会留出一定的压紧操作空间，螺帽的对边尺寸适配常规扳手的操作范围，现场安装时不需要特殊工具，用普通活动扳手就能完成锁紧作业；内侧的锁紧螺母采用标准六角结构，能紧贴柜体内壁固定，配合垫片可以进一步提升安装位置的密封性，避免柜体开孔边缘的毛刺划伤线缆外护套。在实际三维建模过程中，需要重点还原各部件的配合公差：金属主体的外螺纹与柜体开孔、锁紧螺母的配合间隙要控制在合理范围，既保证安装时能顺利旋入，又不会出现间隙过大导致的密封失效；夹紧爪的齿形角度要经过反复验证，保证收拢时受力均匀，不会出现局部应力集中割伤电缆外护套的问题；密封圈的压缩量要控制在合理区间，压缩量过小无法达到密封要求，压缩量过大则会导致螺帽锁紧力矩过大，甚至出现螺帽开裂、密封圈被挤入螺纹间隙的问题。

　　这类金属格兰头相比塑料材质的同规格产品，抗冲击能力更强，在设备运输、现场安装过程中不容易受外力碰撞损坏，同时金属材质的抗老化性能更优，在户外紫外线照射、高低温交变的环境下，能保持更长的使用寿命，不需要频繁更换维护。在设备布线设计阶段，选型时除了匹配电缆外径，还要确认格兰头的螺纹规格与柜体开孔一致，同时要预留足够的接线弯曲半径，避免线缆在格兰头位置出现过度弯折，影响线缆的使用寿命与信号传输稳定性。针对需要满足EMC屏蔽要求的场景，这类金属结构的格兰头还可以搭配屏蔽环使用，实现电缆屏蔽层与柜体的可靠接地，提升设备的电磁兼容性能，避免外部电磁干扰通过线缆位置进入设备内部，影响精密控制元件的正常运行。

　　从实际应用反馈来看，符合DIN 40430与EN 60529标准的金属格兰头，在轨道交通、风电设备、户外充电桩、港口机械等对防护等级要求较高的场景中应用十分广泛，其稳定的密封性能与可靠的固定能力，能大幅降低设备进线位置的故障概率，减少后期运维的工作量。建模过程中对各部件的细节还原，比如金属主体的防滑滚花、密封圈的截面形状、夹紧爪的开槽结构，都能直接为后续的工程出图、装配模拟、选型校验提供准确的三维数据支撑，避免设计阶段出现选型不匹配、安装干涉的问题。
