螺旋切槽式铝合金柔性联轴器结构设计

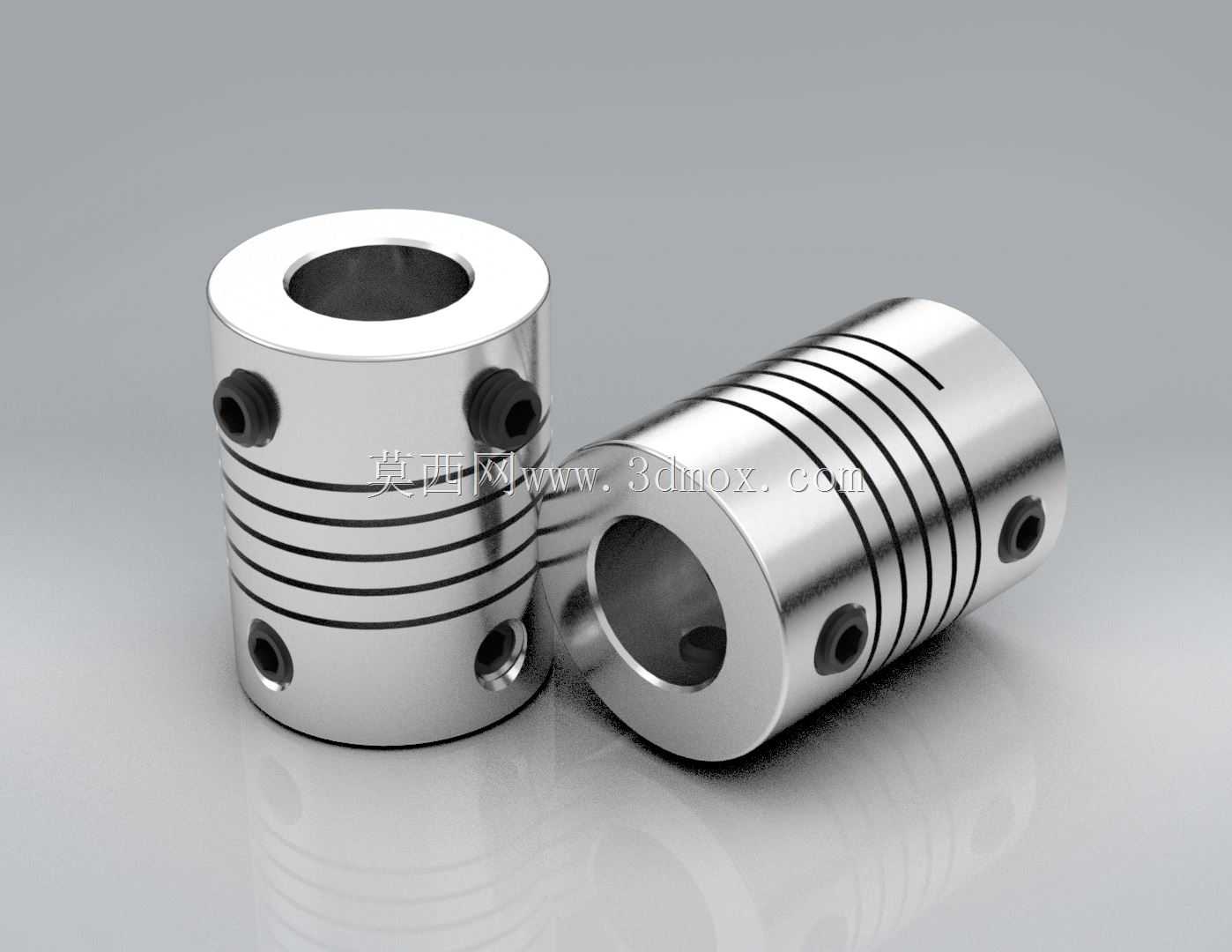

　　在精密传动场景中，两轴对中偏差始终是结构设计阶段无法回避的问题，不管是小型数控设备的进给轴、3D打印设备的运动轴，还是检测仪器的动力传输端，刚性联轴器在存在径向、角向或是轴向偏差的安装工况下，很容易在轴端产生附加弯矩，轻则加剧轴承磨损，重则导致轴件疲劳断裂，而这类螺旋切槽结构的柔性联轴器，正是针对这类小扭矩精密传动场景开发的连接部件。该联轴器整体采用铝合金棒料一体加工成型，没有额外的拼接装配结构，避免了装配式联轴器的连接间隙问题，外圆柱面加工有等距分布的螺旋形切槽，这一结构是其实现柔性补偿的核心——切槽形成的弹性变形段可以在X、Y、Z三个线性方向产生微量弹性形变，同时允许两轴间存在小角度的角向偏差，

　　在传递扭矩的过程中吸收安装偏差带来的附加应力，不会像刚性联轴器那样将安装误差直接传递到两端的支撑轴承上。不同于弹性体联轴器存在橡胶老化、温度耐受范围窄的问题，一体金属切槽的结构可以在更宽的温度区间内保持稳定的弹性性能，也不会出现长期使用后弹性元件蠕变导致的传动精度下降问题。从安装结构来看，联轴器两端采用夹紧式锁紧结构，每个轴孔端对称分布两个紧定螺钉孔，安装时将两端轴分别插入对应孔径的轴孔内，拧紧侧面的紧定螺钉即可将轴与联轴器抱紧，不需要额外的键连接，这种无键连接的方式可以保证无间隙传动，非常适合对传动回差有严格要求的场合，比如编码器连接、步进电机与丝杠的传动连接等场景，能有效避免传动过程中的空程误差。本次建模的联轴器适配5mm至10mm区间的轴径组合，设计阶段需要严格控制切槽的深度、螺距与槽宽参数：切槽过深会导致联轴器扭转刚度过低，传递扭矩时产生过大的扭转角，影响传动精度；切槽过浅则柔性不足，无法起到偏差补偿的作用，建模过程中通过螺旋扫描特征生成连续的切槽结构，保证所有槽道的尺寸一致性，避免应力集中在某一段槽位上，同时两端的夹紧段保留足够的壁厚，保证螺钉锁紧时的抱紧力足够，不会在传动过程中出现轴与联轴器打滑的问题。在实际选型应用中，这类联轴器的额定扭矩与自身外径、切槽参数直接相关，小尺寸规格适用于传感器、小型编码器这类微扭矩传输场景，稍大规格的可以覆盖小型步进电机、直流电机的动力传输需求，

　　安装时需要注意控制两轴的偏差量在产品允许的补偿范围内，虽然联轴器具备偏差补偿能力，但过大的对中偏差依然会加速切槽部位的金属疲劳，缩短使用寿命。建模过程中还原了零件的所有工艺细节，包括紧定螺钉的安装孔位、切槽的边缘倒角、两端轴孔的导入倒角，这些细节在实际加工中都是必要的工艺结构：轴孔导入倒角方便安装时轴件顺利插入，切槽边缘倒角可以去除加工毛刺，避免应力集中，螺钉孔的倒角可以保证紧定螺钉安装后端面不突出联轴器外圆，避免干涉周边的结构件。这类联轴器在实际设备中除了补偿安装偏差，还可以起到一定的减振作用，电机运转时产生的高频振动可以通过螺旋切槽的弹性段被部分吸收，减少振动向从动端的传递，提升整个传动系统的运行平稳性，

　　在一些对振动敏感的检测设备、光学调整设备中，这一特性可以有效提升设备的工作精度。不同于十字滑块联轴器存在滑动摩擦、需要定期润滑的问题，一体结构的柔性联轴器没有相对运动的摩擦部件，使用过程中不需要额外维护，安装完成后可以长期稳定工作，非常适合在免维护的自动化设备、小型精密仪器中使用。建模时严格按照实际加工的工艺逻辑构建特征，先通过拉伸创建整体的圆柱基体，再分别加工两端的轴孔、螺钉孔，最后通过螺旋切除生成连续的弹性槽结构，所有特征的尺寸参数都参考实际量产产品的设计规范，保证模型可以直接用于装配验证、结构选型参考，也可以导出工程图用于实际零件的加工生产。在装配设计中使用这类联轴器时，需要预留足够的安装空间，联轴器的外径尺寸要与周边的结构件保留至少2mm以上的间隙，避免运转过程中出现碰擦，同时要注意紧定螺钉的锁紧扭矩，过大的锁紧扭矩可能导致铝合金的夹紧段变形，过小则无法提供足够的抱紧力，一般按照螺钉规格对应的推荐扭矩锁紧即可。
