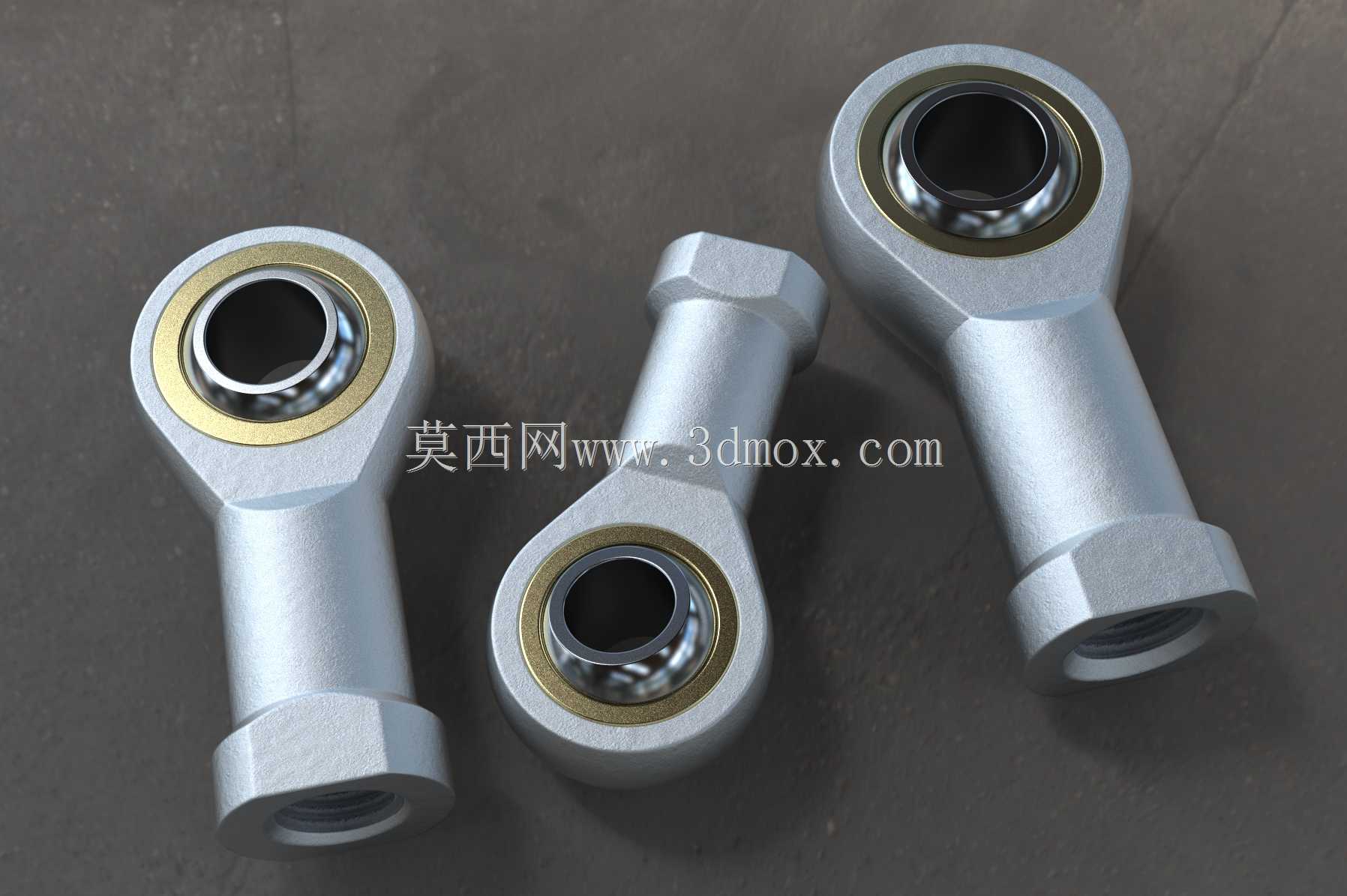

内螺纹杆端关节轴承三维结构设计

　　这类杆端关节轴承在自动化产线连杆机构、机床操作杆铰接位、工程机械操纵连杆、轻工设备的摆动传动节点中应用极广，核心作用是在存在同轴度误差、安装角度偏差的传动链路里，同时承受径向载荷与一定比例的轴向载荷，补偿传动过程中的角度偏移，避免刚性连接带来的别劲、卡滞甚至构件断裂问题。从结构设计来看，模型采用内螺纹安装端搭配自润滑向心关节球头的组合形式，杆身做了等强度过渡设计，六角安装位的对边尺寸符合常规紧固件扳手操作空间要求，不需要额外定制专用工装就能完成装配锁紧，内螺纹的公差带选用中等配合精度，既可以保证和配套连杆的螺纹连接强度，也能避免过盈装配带来的螺纹咬死问题，方便后期维护拆卸。关节摩擦副采用外圈镶铜衬的结构，

　　内球头和衬层之间预留了合理的运转间隙，不需要额外添加润滑脂就能实现长期无维护运转，球头的摆动角度范围覆盖了常规连杆机构的最大摆角需求，不会出现运动到极限位置时的结构干涉。建模过程中全系列尺寸都做了配置化处理，不同公称直径的型号共用主体拓扑结构，只需要修改配置参数就能快速生成对应规格的模型，不需要重复绘制特征，能大幅提升选型阶段的建模效率。安装边界上，杆端六角端面到球头中心的距离严格对应行业通用安装尺寸，替换不同厂家同规格产品时不需要调整周边连杆的安装孔位，球头内孔的直径公差和配套销轴的公差做了匹配设计，装配后既不会出现旷量过大的传动间隙，也不会因为过盈量太大导致装配困难。在做机构运动仿真时，这类带配置的模型可以直接调用对应规格，

　　快速完成不同负载等级下的连杆机构匹配，不需要反复核对安装尺寸，能有效减少设计阶段的选型失误，避免后期加工装配时出现安装位不匹配的问题。球头外圈的密封结构做了简化处理，既保留了实际产品的防尘结构特征，也不会因为过多细碎特征导致仿真时的计算量过大，兼顾了模型的写实性和使用效率。
