工业传动用十字轴式万向联轴器结构设计

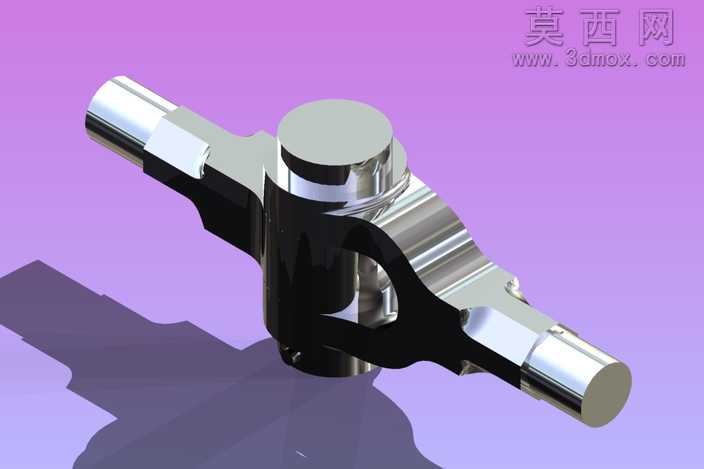

本万向联轴器三维模型采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械传动件的设计规范，先完成核心十字轴主体的基准定位，以十字轴中心为全局坐标原点，依次搭建两端轴叉、轴头连接段、销轴配合结构的特征，所有配合尺寸均预留合理的公差间隙，保证后续装配运动无干涉。模型渲染阶段采用金属材质体系，主体轴叉部分赋予高反光镀铬金属材质，通过调整材质的粗糙度、反射率参数，还原金属机加工后的亮面质感，中间十字轴连接部位采用哑光黑色金属材质，与亮面轴头形成清晰的视觉层次，渲染背景选用渐变紫色调，配合定向打光方案突出零件的轮廓转折与结构细节，阴影采用软阴影参数设置，让模型展示效果更具真实工业质感。结构设计上，该万向联轴器采用经典十字轴式万向铰接结构，两端轴头为等直径圆柱轴段，可与配套传动轮毂实现轴孔配合连接，轴叉部位开设对称的销轴安装孔，十字轴的四个轴颈分别与两端轴叉的孔位形成转动副，可实现两轴之间存在夹角状态下的连续回转运动，补偿传动过程中的角度偏移，所有结构边角均做了合理的倒角处理，既符合实际机加工的工艺要求，也避免了应力集中问题。设计思路围绕通用传动场景的使用需求展开，整体结构紧凑，传动扭矩承载能力强，铰接部位的转动间隙控制在合理范围，既保证角度补偿的灵活性，也避免传动过程中出现过大的回差，模型所有特征均为可编辑参数，后续可根据实际传动扭矩、轴径连接需求调整各部分尺寸，快速适配不同的机械传动工况，可直接用于传动系统的装配模拟、运动仿真以及工程图纸的导出，为实际生产加工提供准确的三维数据参考。
