摩托车摇臂肩螺栓精密三维设计

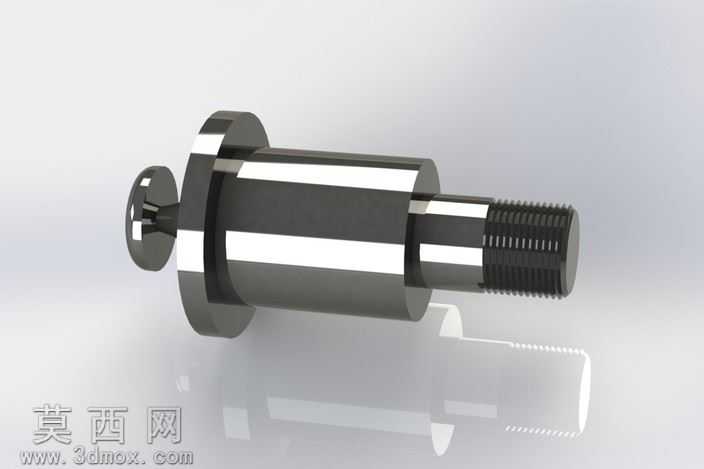

本作品为摩托车摇臂肩螺栓的三维参数化设计成果，建模阶段采用SolidWorks软件完成全特征构建，首先基于机械设计标准中肩螺栓的结构规范，结合摩托车摇臂机构的实际装配需求，依次绘制螺栓头部法兰盘、定位轴肩、光杆定位段、末端外螺纹段的基准草图，通过旋转凸台命令生成螺栓主体基础轮廓，针对法兰盘侧的偏心限位小凸台结构，采用偏移基准面后拉伸切除与凸台拉伸组合的方式完成特征构建，保证该限位结构与摇臂安装槽的配合精度。螺纹段采用真实螺旋线扫描切除方式生成标准外螺纹牙型，还原螺纹的真实啮合结构，而非采用简化贴图示意，确保模型可直接用于后续的装配干涉检查与力学仿真分析。材质渲染阶段，为模型赋予高强度合金结构钢材质，调整金属材质的反射率、粗糙度参数，模拟经过调质处理与表面精磨后的金属光泽效果，添加环境HDR贴图实现金属表面的真实光影反射，渲染输出时采用柔和的渐变背景，突出螺栓本身的结构细节，同时添加半透明的倒影效果增强模型的立体感与真实感。结构设计上，重点优化了轴肩的过渡圆角参数，避免应力集中问题，法兰盘的厚度与直径尺寸经过匹配验算，能够在摇臂摆动过程中提供足够的轴向定位支撑力，光杆段的尺寸公差按照过渡配合要求设计，保证与摇臂安装孔的装配顺滑度，末端螺纹段的长度经过精确计算，确保锁紧螺母装配后能够提供足够的预紧力，同时不会出现螺纹外露过长或啮合长度不足的问题。设计过程中充分考虑了该零件的实际工况，摩托车摇臂在行驶过程中会承受交变的冲击载荷，因此在轴肩与光杆的过渡位置、螺纹起始位置都设计了合理的卸荷结构，降低应力集中系数，提升零件的疲劳寿命，整个模型的所有特征均保留参数化设计历史，可根据不同排量摩托车的摇臂安装需求快速调整各段尺寸参数，生成适配不同机型的摇臂肩螺栓模型，模型的结构完整性高，无破面、无重叠特征，可直接导出为多种通用格式用于工程出图、数控加工编程、虚拟装配仿真等多个场景。
