卫生级纯化水分配撬装集成设备结构

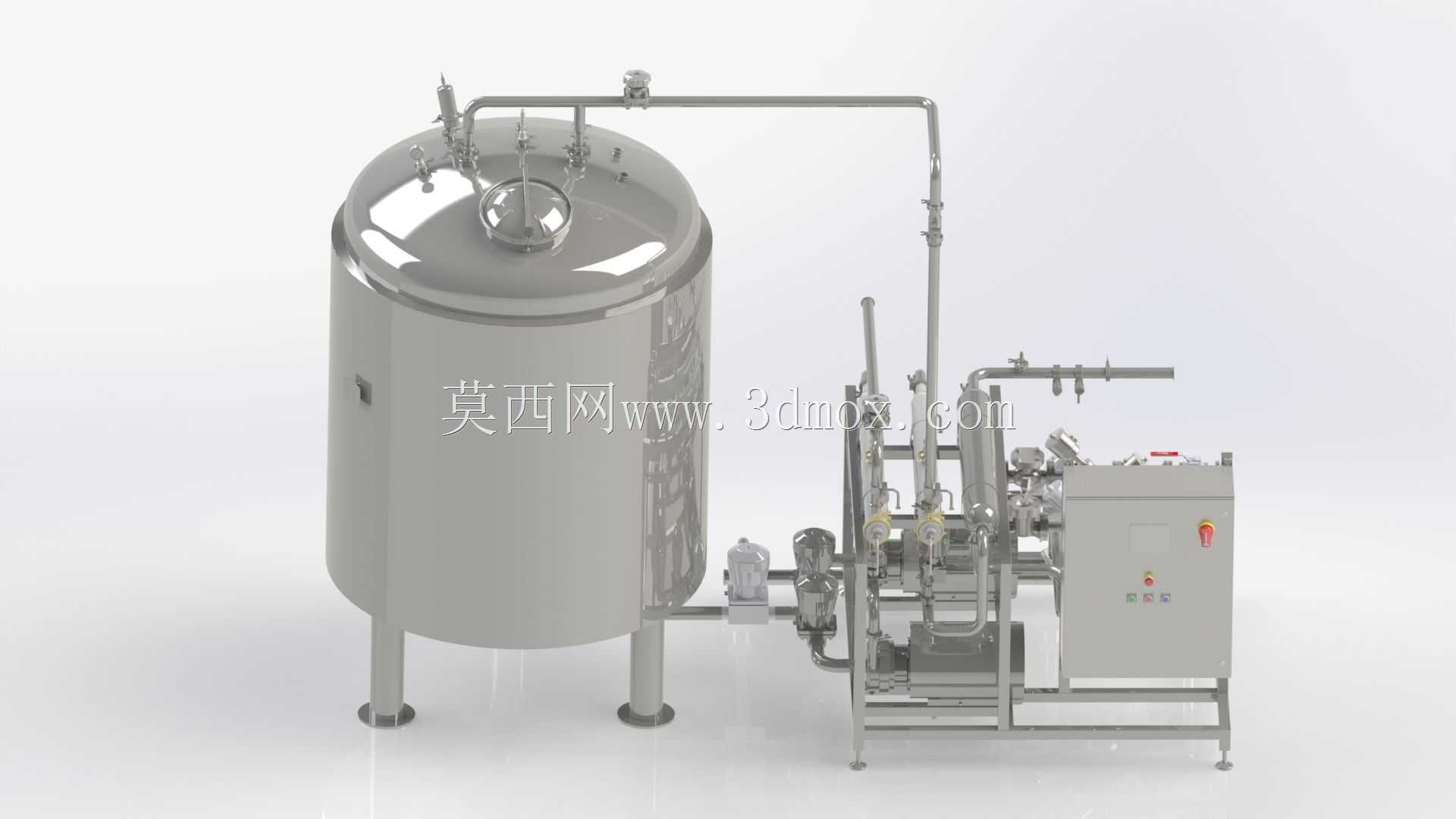

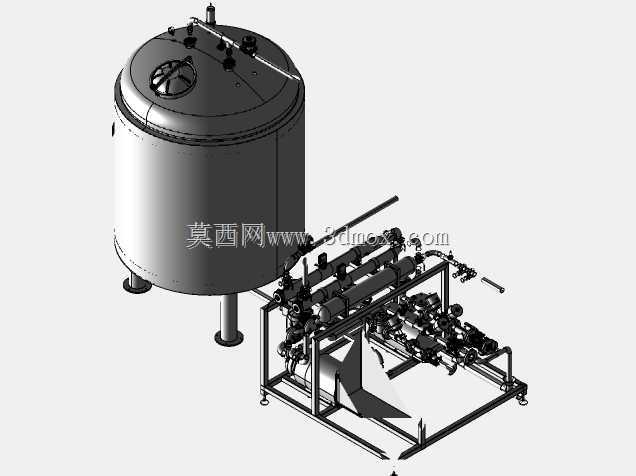

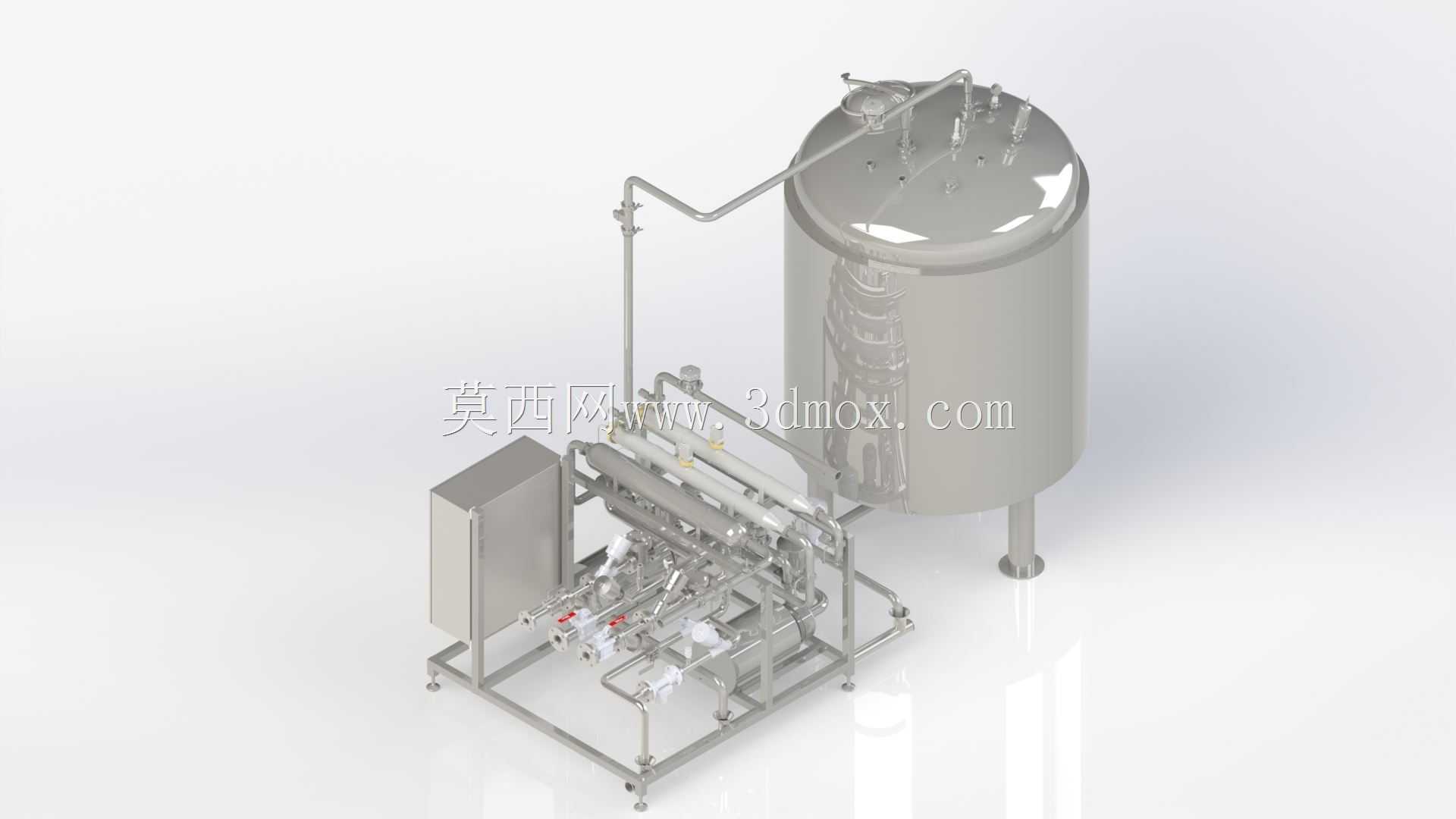

　　这套纯化水分配撬装结构，主要面向制药、化妆品、食品加工等对流体卫生等级有严苛要求的生产场景，承担纯化水储存、恒压输送、管网分配的核心功能，是洁净流体系统中衔接制水设备与用水点的关键集成单元。设计阶段优先考虑卫生合规性，罐体采用立式椭圆封头结构，内外壁做镜面抛光处理，所有与介质接触的焊缝均做打磨钝化处理，避免出现卫生死角，满足洁净流体输送的无滞留要求；罐体支脚采用可调式卫生级支脚，可适配不同地面平整度，安装时可根据现场标高调整水平度，支脚与地面接触位置预留固定孔位，可做膨胀螺栓固定，避免设备运行过程中出现移位。撬装框架采用不锈钢方管焊接成型，将储存罐体、输送泵组、阀门管汇、控制柜体全部集成在同一底座框架上，运输时可整体吊装，

　　现场安装仅需对接进水口、出水口、供电接口即可完成部署，大幅缩减现场施工的配管、接线工作量。管汇设计上采用循环回路布局，所有支管均从主循环管顶部或侧面接出，避免支管出现死水段；管道连接采用卫生级快装接头，密封圈采用符合卫生要求的氟橡胶或硅橡胶材质，可耐受定期消毒的高温工况；管路上预留温度、压力检测接口，可适配在线监测元件的安装需求，实时监控管网内的流体参数。泵组选用卫生级离心泵，泵腔内部无积液腔，叶轮采用开式结构，便于后期拆洗消毒，泵的进出口均设置软连接，降低运行振动向管路传递，同时在泵出口设置止回结构，防止停泵时流体倒流造成水锤冲击。控制柜体集成在撬体侧方，柜体与管路之间预留足够的操作维护空间，柜门采用密封结构，

　　可适配洁净车间的日常清洁要求；柜体面板预留操作按钮与状态指示灯，可实现泵组启停、状态监控的本地操作，也预留了通讯接口可对接车间中控系统。安装边界方面，整套撬装的底座尺寸可根据罐体容积调整，常规配置下设备周边预留不小于800mm的操作维护空间，罐体顶部的呼吸阀、仪表接口位置预留不小于1200mm的顶部检修空间，管路接口的标高统一设置，便于现场与车间现有管网对接，避免出现额外的管路变向、弯折。整套结构在建模时严格遵循卫生级设备的设计规范，所有转角、连接位置均做圆弧过渡处理，不存在锐角、毛刺等易积污的结构，同时对管路的支撑位置做了加强设计，避免长期运行过程中管路出现变形、下垂，影响循环流速与消毒效果。
