充电器PCBA板针床式测试工装结构

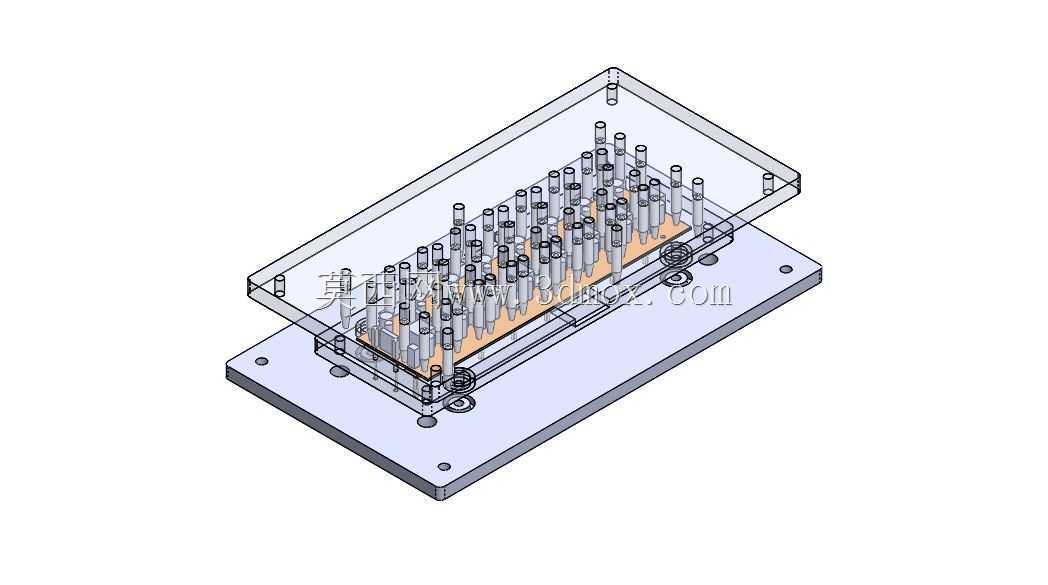

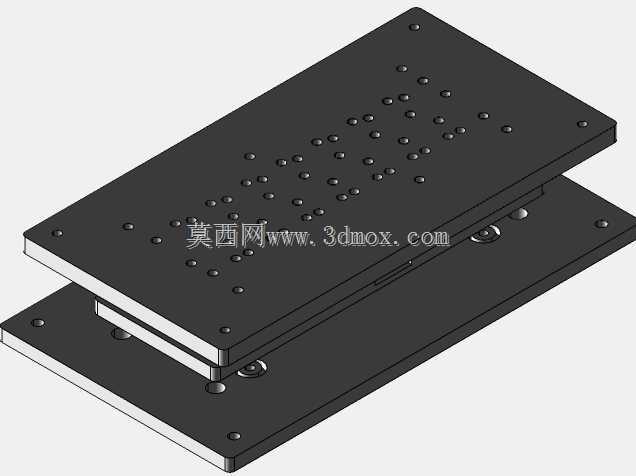

　　这套针床式测试结构主要面向消费电子充电器量产环节的PCBA板电性检测工位，适配小功率墙充、旅充类产品的电路板批量测试场景，在SMT回流焊后、成品组装前的工序段使用，可快速完成电路板开路、短路、元件参数偏差、焊接虚焊等常见不良的筛查，替代传统人工手持探针逐点测试的低效作业模式，单工位测试节拍可压缩至数秒内，适配流水线连续作业需求。整体结构采用上下双层板式布局，下层为固定基座，采用矩形金属底板作为承载主体，底板四周预留沉头安装孔位，可直接固定在测试台架或者自动化测试线的工位载台上，安装边界贴合常规电子厂测试工位的台面尺寸，不会占用过多操作空间。上层为可开合的压合载板，通过对角布置的导柱导套实现与下层基座的精准对位，导柱采用滑动配合结构，

　　开合过程无卡滞，压合行程根据待测PCBA的元件高度做了适配，避免压合过程中碰损板上的电容、变压器等较高元件。探针阵列完全匹配待测充电器PCBA的测试点分布，所有探针采用弹簧顶针结构，针身行程统一，压合后每根探针的接触压力保持一致，既保证测试信号的稳定导通，也不会因为压力过大顶伤PCB焊盘。载板上对应PCBA的非测试区域做了避空设计，板上的定位凸台刚好卡住PCBA的工艺边，测试过程中电路板不会出现偏移错位，无需操作人员反复调整板件位置。基座内部预留了走线槽位，所有探针的尾端接线可通过线槽汇集到外接测试仪器的接口端，布线规整不会出现线束缠绕干涉压合动作的问题。压合板采用透明亚克力材质制作，

　　操作人员可直观观察到内部探针与PCBA的接触状态，出现探针卡滞、对位偏差时可快速发现处理。整套结构的受力点集中在导柱与底板支撑位，长期反复压合不会出现结构变形，探针磨损后可单独更换，无需整体更换载板，降低产线的维护成本。针对充电器PCBA上的高压测试点与低压信号测试点，探针布局做了分区隔离，避免高压信号串扰影响测试结果准确性，基座底部预留了接地柱安装位，可直接连接车间防静电接地系统，消除静电打坏板上芯片的风险。
