多层架体式水族馆水循环管路布局设计

　　这套管路系统主要应用于商用展示类水族馆、大型水族繁育基地的多层养殖架供水场景，区别于单缸独立过滤的小型家用方案，该设计针对高密度叠放的养殖单元做集中式流体输送规划，解决多层架体上下层供水压力不均、管路走线杂乱、后期维护操作空间不足的实际工程问题。从实际使用场景来看，这类多层架体通常放置在室内繁育车间或者公共水族馆的后场维护区，单组架体承载6到12个独立养殖缸体，需要同时完成进水补给、缸内水体循环、排污导流、增氧管路布设四类流体输送功能，设计时首先要梳理不同功能管路的介质特性：给水管路压力稳定在0.15-0.2MPa，走常温净化后的养殖用水；循环管路连接架体侧置的过滤仓，流量根据单缸总水体量匹配，

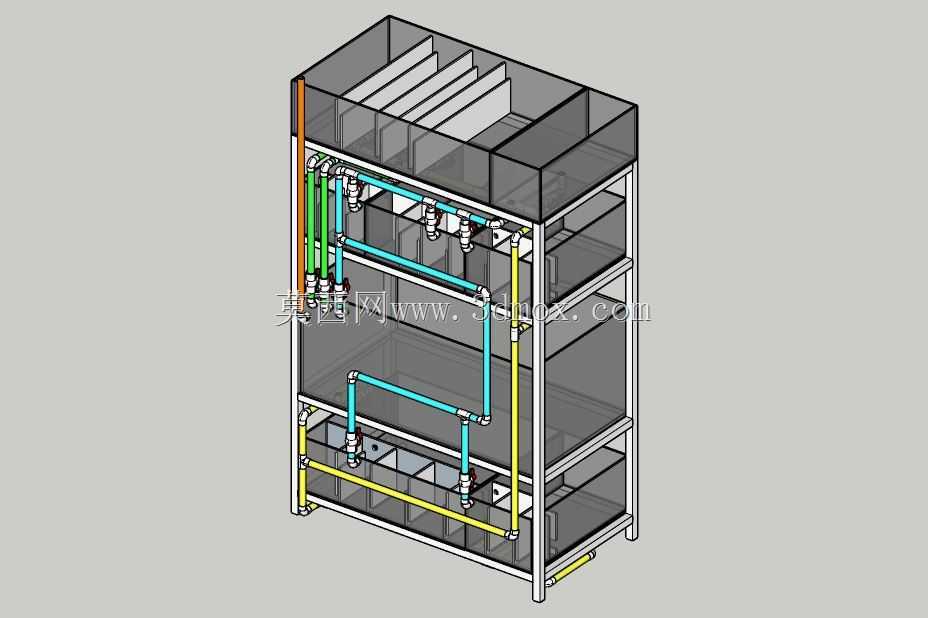

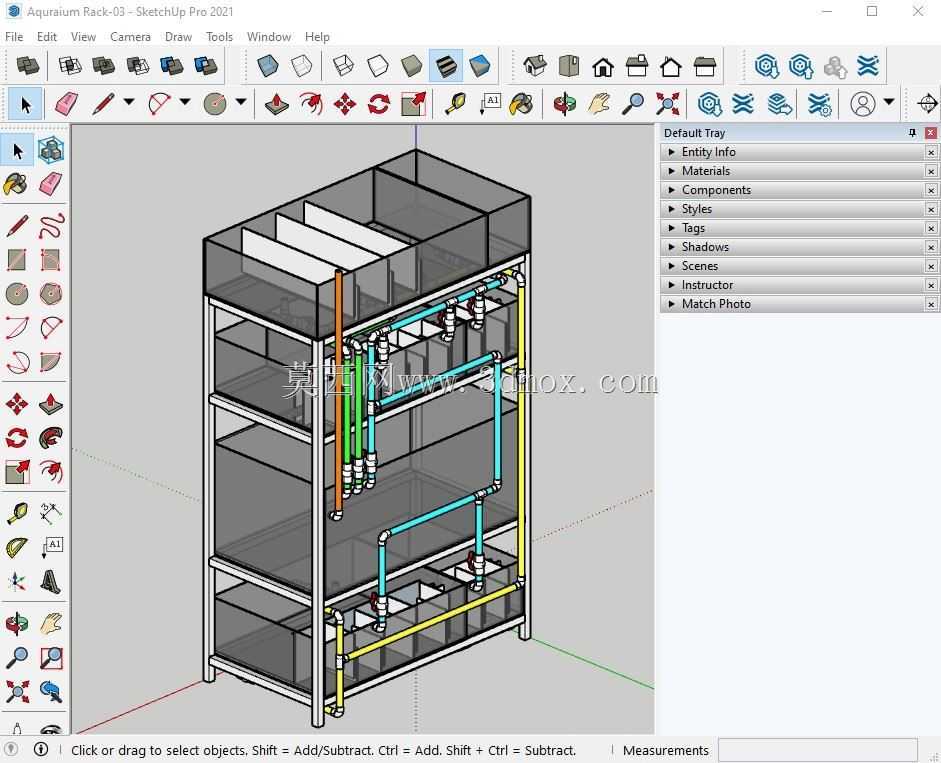

　　通常按每小时循环2-3次总水体计算管径；排污管路走缸底虹吸排出的残饵、粪便污水，需要设置一定的倾斜坡度避免管路积污堵塞；增氧管路走低压空气，沿架体立柱侧布放连接每个缸体的气石接口。设计思路上优先遵循管路分层布设原则，不同功能的管路用不同颜色的管材做区分，图中青色管路为循环供水管，黄色管路为排污导流管，绿色管路为增氧气管，橙色管路为自来水补水管，所有管路沿架体的方钢立柱和横梁侧方固定，不占用架体层板的缸体放置空间，也不会在缸体正面形成视觉遮挡，方便日常观察缸内水生物状态。安装边界方面，整套管路完全依附于标准4040铝型材搭建的多层养殖架，架体总高度控制在2.2米以内，适配室内常规3米层高的操作空间，

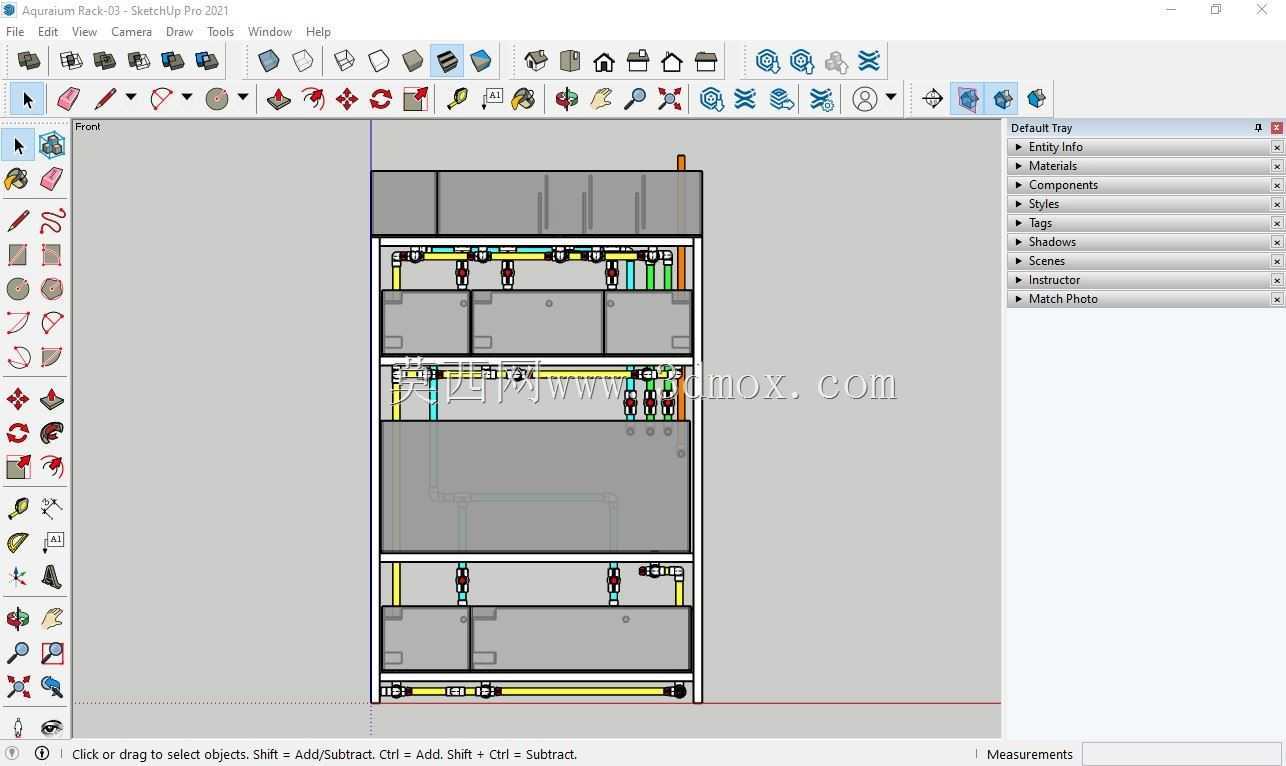

　　管路最外侧突出架体立柱的距离不超过15厘米，保证两组架体并排摆放时预留的80厘米维护通道不会被管路占用，每层管路的阀门接口都设置在架体正面侧方，距离层板高度20厘米，操作人员站在通道内无需探身就可以完成阀门开闭、流量调节操作。管路连接全部采用快插式PVC接头，相比传统胶粘连接，后期调整缸位、更换管路时不需要切割管材，只需要按压快插环就可以拔下管路调整，适配繁育场经常调整养殖单元布局的使用需求。管径选择上，主循环干管采用De32的PVC给水管，每层分支管路采用De20的管材，匹配每层3个养殖缸的总循环流量，避免管径过大造成管内流速过低积气，也防止管径过小导致压损过大上层缸供水不足。排污管路的干管采用De40的管材，

　　每层的排污支管设置独立的球阀控制，排污时可以逐层开启，避免同时开启所有排污口导致下部管路排水不及反水。增氧管路采用De16的PE软管，沿架体立柱上行后每层分支接气量调节阀，可以单独调节每个缸体的增氧量，避免上层缸位置高气压不足导致气石出气量小的问题。设计时还特意在每层管路的最低位置设置了排水泄空阀，当冬季车间停机或者需要整组架体消毒时，可以打开泄空阀排净管内残留的水体，避免管路内积水长藻或者低温结冰冻裂管材。所有管路的固定管卡都采用带橡胶衬垫的不锈钢管卡，固定间距控制在60厘米以内，垂直段的管路每1.2米设置一个承重管卡，避免管路充水后重量过大导致接头处受力渗漏。架体顶部预留了管路扩展接口，后期如果需要增加恒温机、蛋白质分离器等外接水处理设备，可以直接在顶部干管上接驳，不需要重新拆解整组架体的管路。从实际运行角度看，这种集中布管的设计相比每个缸独立走管，管材用量能减少40%左右，管路沿架体规整排布后，后期检修漏点也非常方便，不需要在杂乱的管线里翻找故障点，不同颜色的管路区分也能让新入职的维护人员快速识别管路功能，降低误操作的概率。需要注意的是，安装时循环管路的上行段要设置自动排气阀，避免管路积气形成气阻导致供水断流，排污管路的水平段要保持千分之三的倾斜坡度，坡向架体端部的总排污口，保证排污时污水可以完全自流排出，不会在管内残留污物堵塞管路。
