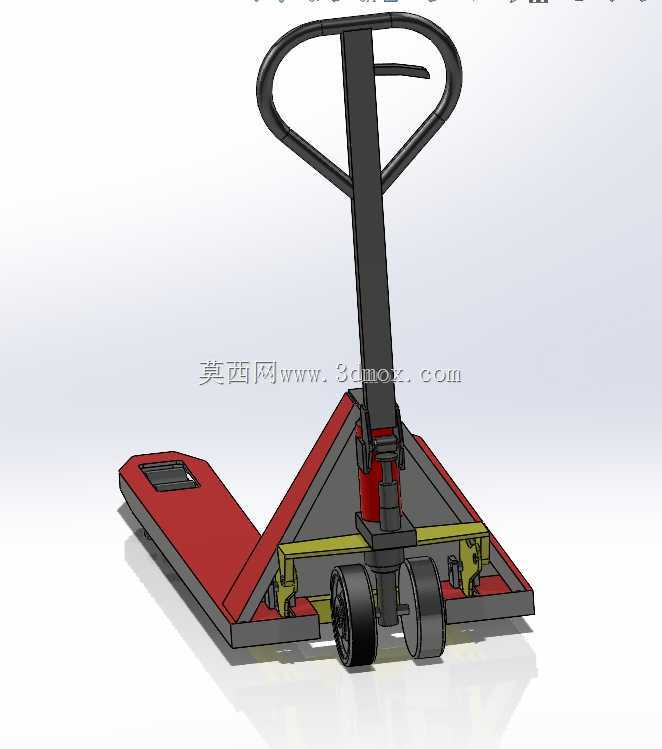

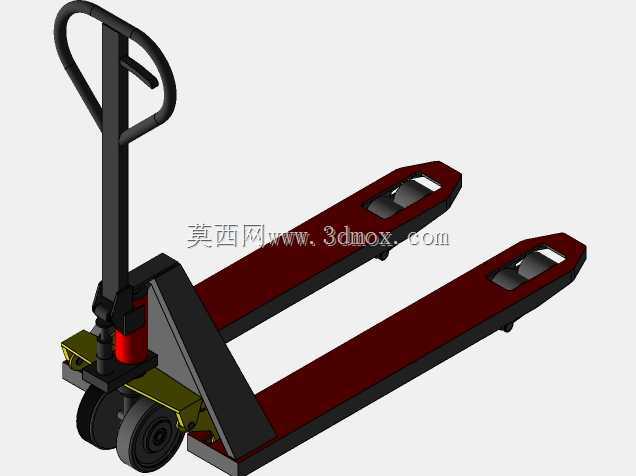

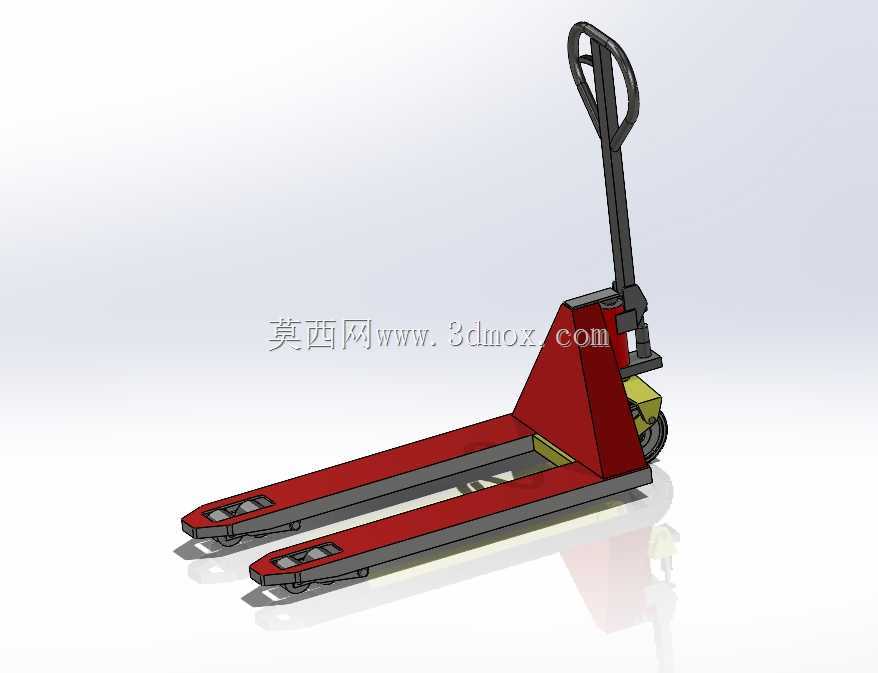

手动液压托盘搬运车结构三维设计

　　这款手动液压托盘搬运车的三维结构设计，完全贴合仓储物流、生产车间、货场周转的实际作业场景，针对标准托盘的短距离转运需求做了全维度的结构适配，是厂内物流环节最常用的无动力装卸搬运设备。从实际使用场景来看，该设备可覆盖生产车间工序间物料转运、仓储库房货架区托盘存取、月台装卸货时的短距离驳运、商超后仓货品周转等多个作业场景，无需额外动力源，单人即可完成2-3吨级托盘货物的起升与移动，作业灵活性远高于机动叉车，尤其适合通道狭窄、作业空间受限的区域使用。设备核心功能依托手动液压起升机构实现，通过反复压动操作手柄驱动液压柱塞泵做功，将货叉抬升至离地100mm左右的作业高度，即可拖动托盘完成移动，到达指定位置后扳动手柄上的卸压扳手，

　　货叉缓慢回落至初始低位，即可抽出货叉完成一次搬运循环，整个操作流程无需额外辅助工具，作业人员经过简单培训即可熟练操作。从设计思路层面，该三维模型完全遵循手动搬运车的实际受力逻辑做结构排布：货叉部分采用整体式冲压成型的槽钢结构，叉体前端做楔形导角处理，方便快速插入托盘底部的叉孔，叉体底部的承载轮采用小直径尼龙或聚氨酯轮组，双轮排布的结构可分散货叉端部的集中载荷，避免轮压过大压损仓库环氧地坪，同时降低叉体的最低离地高度，适配市面上绝大多数标准川字底、九脚底的塑料与木质托盘。设备中部的液压泵站集成了泵体、溢流阀、卸压阀等核心液压元件，外部的三角形承力架采用厚钢板焊接成型，将货叉的载荷直接传递到后部的转向轮组，

　　转向轮与操作手柄做同轴联动设计，最大转向角度可达180度以上，可实现极小转弯半径下的转向操作，适配狭窄通道内的转向需求。操作手柄采用人体工程学的弯管设计，手柄表面套有防滑橡胶套，顶部集成液压控制扳手，操作人员无需弯腰即可完成起升、卸压、转向的全部操作，手柄底部设置有弹簧复位结构，压动后可自动回位，减少操作行程的冗余动作。从安装边界与尺寸适配来看，该模型的货叉外宽采用通用的685mm标准尺寸，叉体长度适配1200mm标准托盘的叉孔深度，整体长度控制在1500mm以内，作业时的通道需求宽度仅需2米左右，可在大部分标准货架库房的主通道内顺畅通行，设备总高度在手柄直立状态下不超过1300mm，放倒手柄后可进入高度更低的集装箱、

　　货车车厢内部作业，完全满足常规室内外装卸作业的尺寸边界要求。模型的所有铰接位置、轮组安装位、液压泵固定位都做了符合实际装配要求的结构预留，可直接用于结构受力仿真、作业场景模拟、非标定制改型的设计参考，所有部件的装配关系完全还原实车的装配逻辑，不存在结构干涉、装配错位的问题。
