叉车配套托盘挡货架结构设计

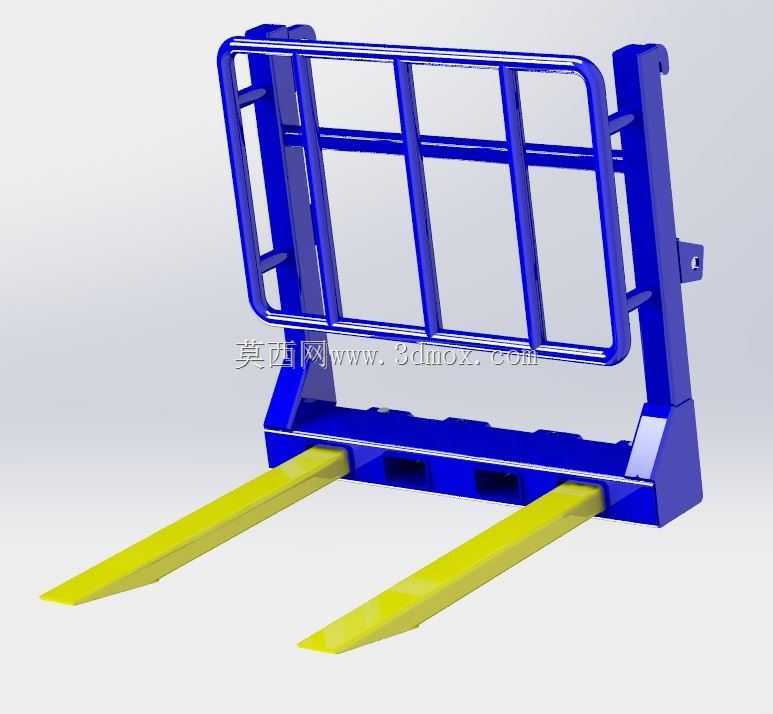

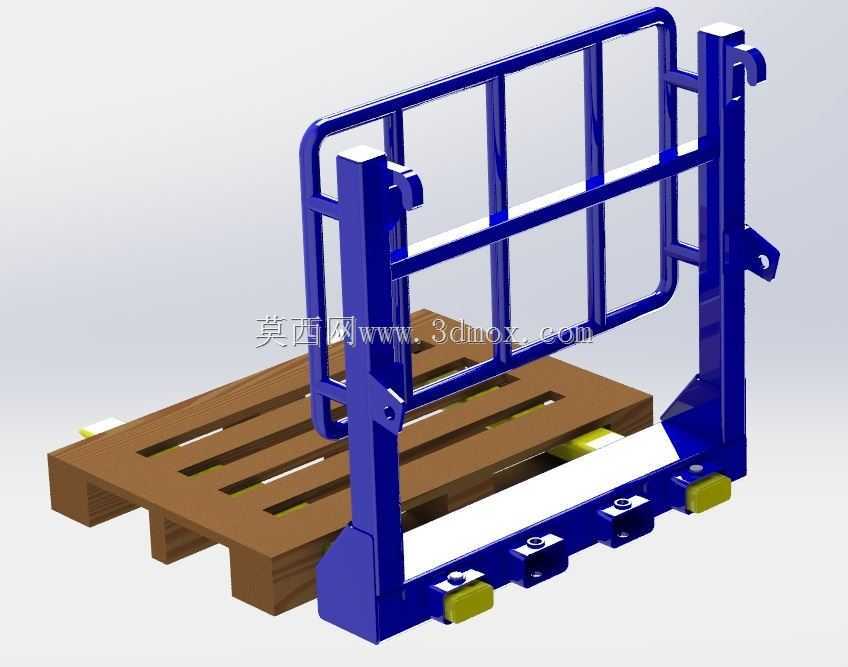

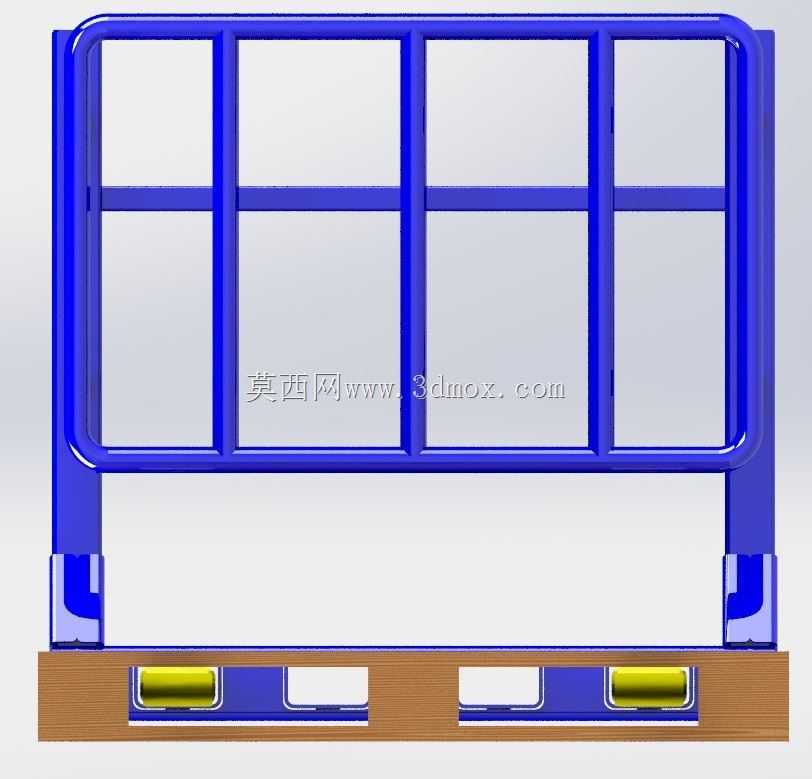

　　这款挡货架是配套内燃及电动平衡重式叉车使用的属具部件，主要适配标准木托盘、塑料托盘的日常搬运作业场景，在厂区仓储周转、港口货场装卸、生产车间物料转运等工况中承担核心防护作用。从结构设计来看，主体采用矩形钢管弯折焊接成型的框架式结构，竖向设置三根等距分布的加强筋，横向通过上下两根横梁连接固定，整体框架在保证结构强度的前提下尽可能降低自重，减少对叉车额定载荷的占用。底部的安装座直接匹配标准货叉的挂接尺寸，挂钩位置与叉车门架的挂板槽位完全契合，安装时无需额外改装门架结构，直接挂入后通过底部的限位销锁定即可完成装配，安装边界完全符合行业通用的Ⅱ级、Ⅲ级门架挂接尺寸规范，适配绝大多数3吨及以下载荷的常规叉车。

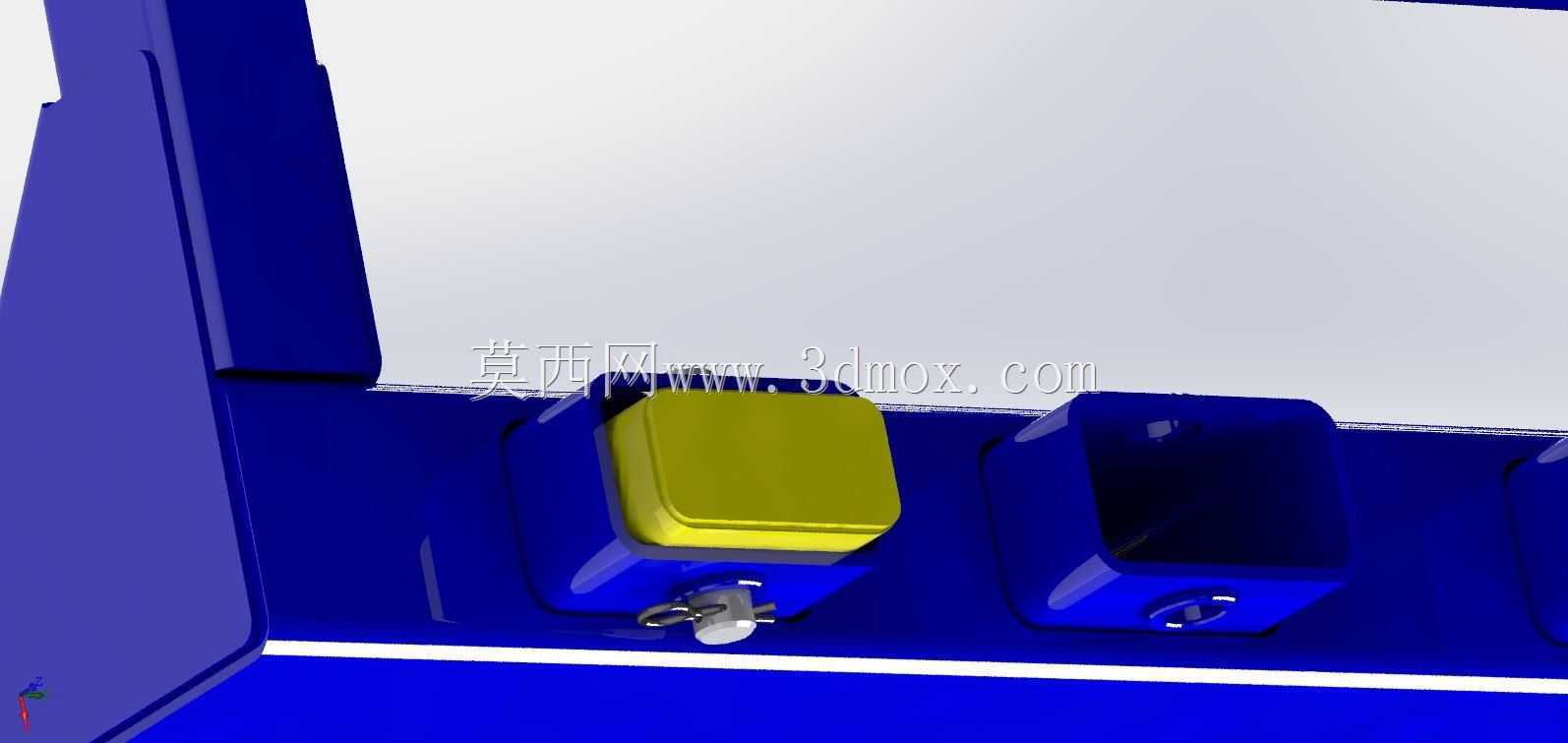

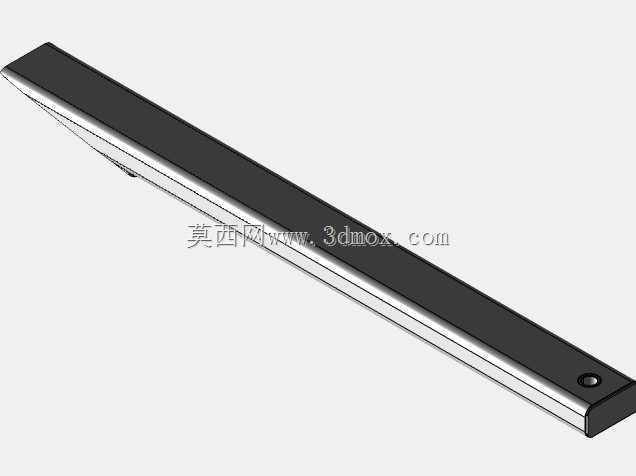

　　底部设置的黄色缓冲垫块采用聚氨酯材质，在托盘贴近挡货架时可起到缓冲作用，避免金属框架与木质托盘直接硬接触造成托盘破损，同时也能减少作业过程中的碰撞异响。两侧的白色耐磨条采用高分子聚乙烯材质，在货物发生侧向偏移时可降低摩擦阻力，避免刮损货物外包装。设计过程中充分考虑了作业视野需求，框架式的镂空结构不会遮挡驾驶员观察货叉尖端的视线，在堆高作业时驾驶员可清晰看到托盘与上层货架的对位位置，降低对位偏差造成的货损风险。结构受力方面，通过有限元校核，框架中部可承受1.5倍额定载荷的纵向冲击力，在紧急制动或者货物前倾时可有效阻挡货物向驾驶员方向滑移，避免安全事故发生。整体表面采用喷塑处理，蓝色涂层具备较好的耐锈蚀、耐磕碰性能，可适应室外雨天作业、

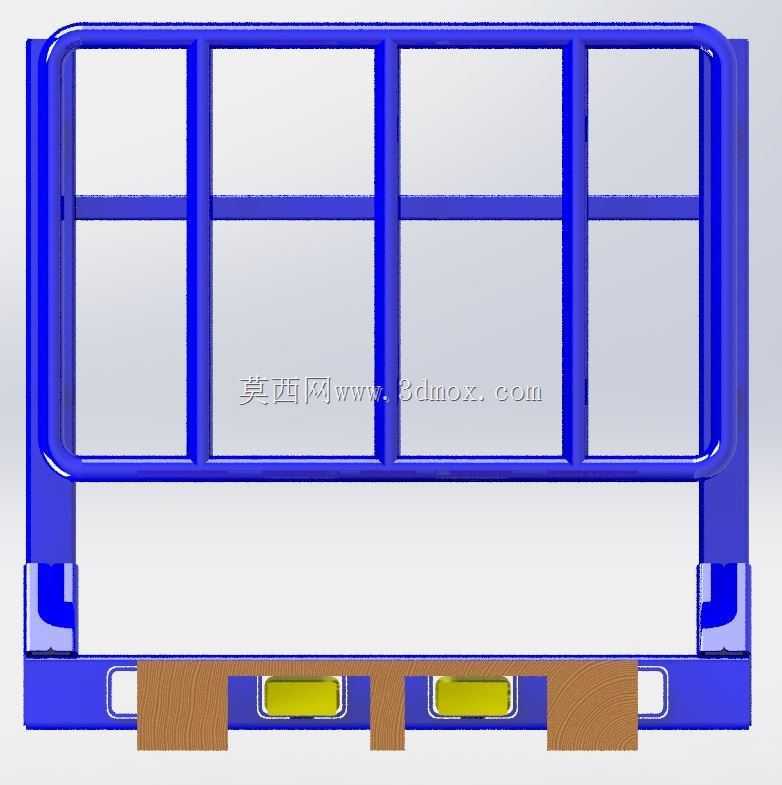

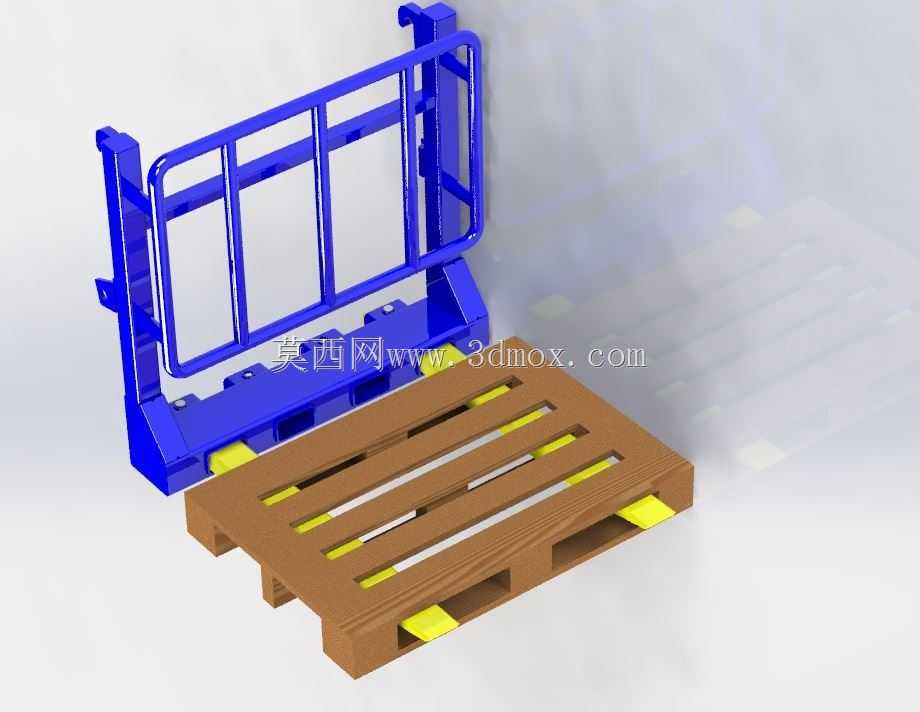

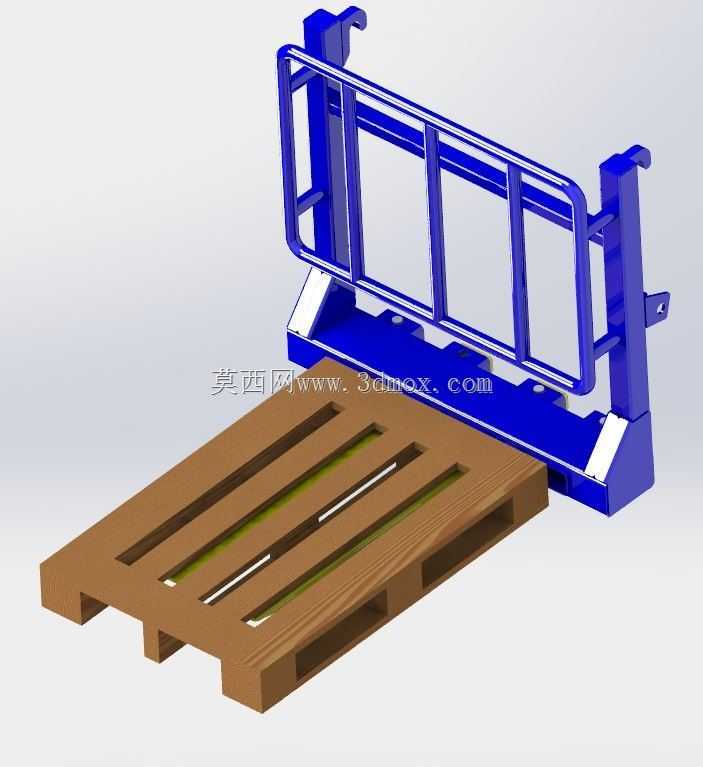

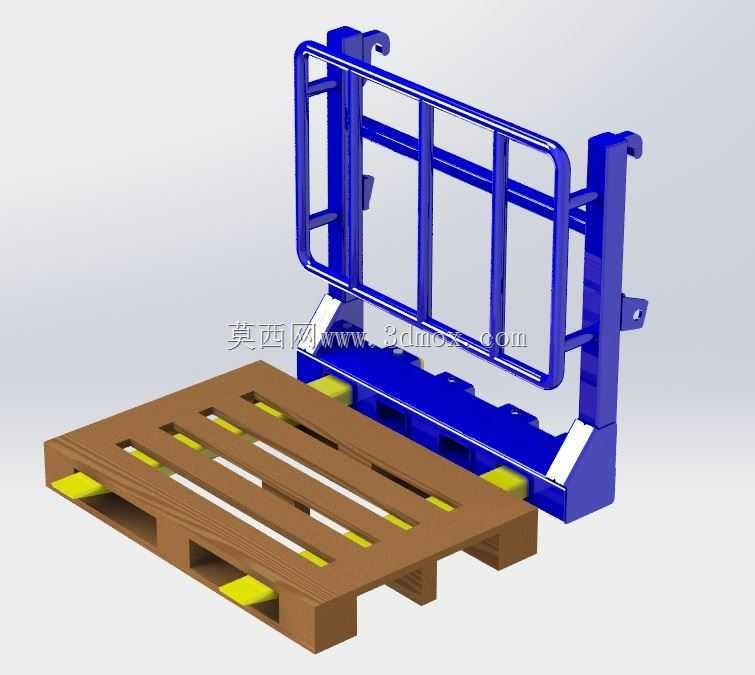

　　冷库低温作业等多种复杂工况，日常维护仅需定期检查安装销的紧固状态以及缓冲垫块的磨损情况即可，无需复杂的保养流程。该结构同时兼容带防滑层的标准川字底托盘，垫块位置刚好对应托盘底部的间隙，托盘完全贴靠时垫块可嵌入托盘间隙，避免搬运过程中托盘横向窜动。
