思域车型前悬摆杆铰接连接结构

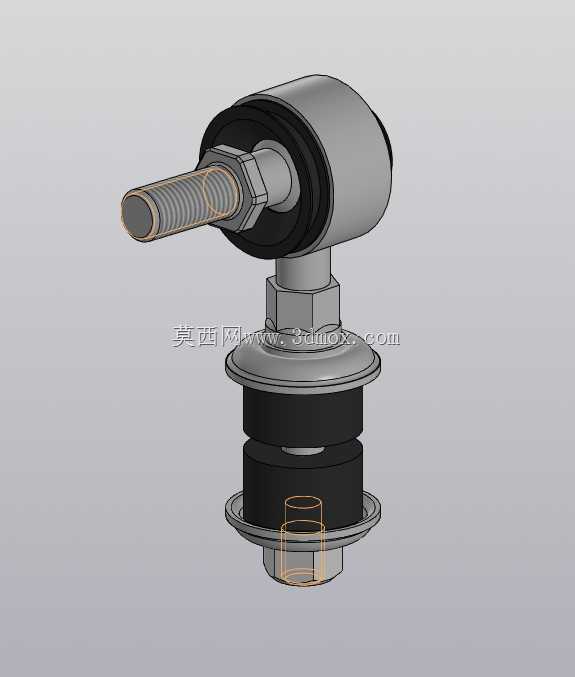

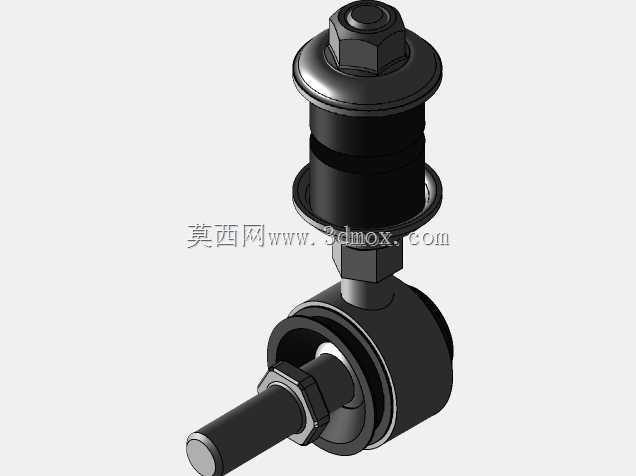

　　该结构属于汽车前悬架系统的铰接连接件，主要应用在采用改装下控制臂的乘用车前悬布局中，承担摆臂与转向节或车架之间的力传递与自由度释放作用。日常行驶过程中，车轮受到的纵向冲击、侧向附着力都会通过该铰接件传递到摆臂再分散至副车架，同时还要允许车轮在跳动、转向过程中存在的多向小角度转动，避免运动干涉。从结构设计来看，该件采用杆端球头加缓冲衬套的组合布局，带外螺纹的杆端用于和对应支座实现螺纹连接，可通过杆端的锁紧螺母微调安装长度，适配不同改装摆臂的安装尺寸偏差，球头内部的润滑密封结构可保证长期使用下的转动灵活性，避免泥沙进入造成球头卡滞或异常磨损。下部的多层橡胶缓冲衬套被上下金属压盖夹持，通过贯穿的螺栓固定在对应安装位上，

　　橡胶衬套的硬度经过匹配调校，既能过滤路面传来的细碎振动，避免硬连接造成的底盘异响，又能提供足够的轴向与径向刚度，保证急加速、急制动以及过弯时的悬架几何定位不发生过量偏移，避免出现转向虚位、轮胎异常磨损的问题。安装边界方面，杆端螺纹规格匹配常规改装摆臂的连接螺纹孔，下部衬套的外径、安装螺栓孔直径适配原厂副车架或改装摆臂的对应安装位，整体安装后不会与周边的转向拉杆、刹车管路、减震器支座发生运动干涉，球头的摆角范围覆盖前轮最大转向角度以及悬架全行程跳动的角度需求，不会出现拉脱或者卡滞的情况。设计过程中需要重点校核球头的拉脱力、衬套的疲劳寿命，以及不同工况下的铰接点运动轨迹，确保在各种载荷工况下，连接结构都不会出现塑性变形或者失效，

　　同时还要兼顾NVH表现，避免橡胶衬套刚度过大造成底盘路感过于生硬，或者刚度过小导致悬架响应滞后，影响操控表现。这类铰接件在底盘改装场景中十分常见，当替换了非原厂规格的下控制臂后，原厂的球头或衬套往往无法匹配新的安装点位置与运动轨迹，就需要这类定制化的铰接结构来补全安装链路，保证悬架系统的正常工作。
