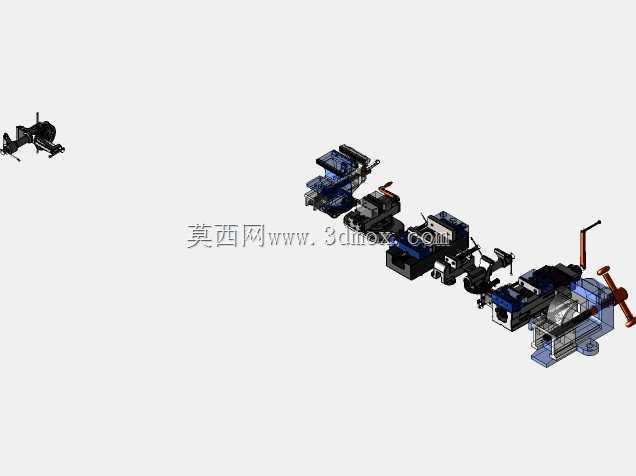

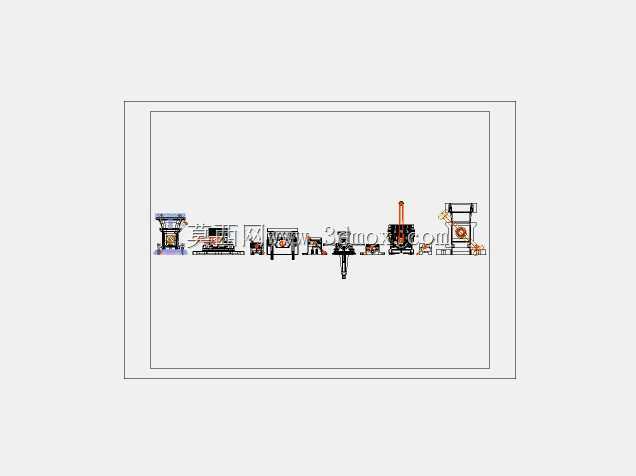

机用组合式夹紧虎钳结构三维设计

　　这套虎钳结构的设计，核心围绕多工位并行装夹的实际加工需求展开，区别于传统单工位平口钳只能单次夹持单个工件的局限，整体采用模块化拼接思路，可根据加工台的可用空间、单次投产的工件批量灵活调整夹持单元的数量与排布方向，适配铣床、钻床、加工中心等多类机加工设备的装夹场景。从安装边界来看，整套结构的底座采用统一的T型槽适配设计，底部定位键的间距符合通用机床工作台的T型槽标准间距，无需额外制作过渡转接板即可直接固定在常规机台工作面上，单个夹持单元的开合行程覆盖了从小型精密零件到中型块状坯料的夹持范围，钳口的夹持面做了可更换式设计，针对不同材质的工件可更换光面、齿面、软质钳口等不同配件，避免装夹过程中夹伤工件表面，或是出现硬金属夹持打滑的问题。

　　在功能设计上，每个夹持单元都配置了独立的锁紧与行程调节结构，既可以单独调整单个工位的夹持力度，适配不同壁厚、不同刚性的工件装夹需求，也可以通过联动锁紧组件实现多工位同步夹紧，减少批量装夹过程中的重复操作时间，提升上下料的作业效率。结构细节上，钳身的受力部位做了加厚的筋条补强，避免大夹持力下出现钳身变形、夹持精度偏移的问题，活动钳身的导轨面采用了耐磨面设计，长期往复开合使用也能保持稳定的配合精度，不会出现晃动、间隙过大的情况。整套模型的结构拆分完全按照实际加工装配的逻辑制作，各个零件之间的配合公差、装配关系都符合机械加工的实际工艺要求，既可以作为机加工工装选型的参考结构，也可以直接用于同类夹紧工装的设计优化参考，针对不同的加工场景，

　　还可以在现有底座基础上拓展加装气动、液压驱动的夹紧组件，实现装夹动作的自动化控制，适配自动化加工产线的上下料需求。在实际生产场景中，这类组合式虎钳多用于小批量多品种的零件加工场景，能够有效减少工装更换的时间，提升机床的有效作业时长，同时统一的安装基准也能保证多工位装夹的重复定位精度，降低批量加工过程中的装夹误差。
