三丰款机械式游标卡尺结构设计

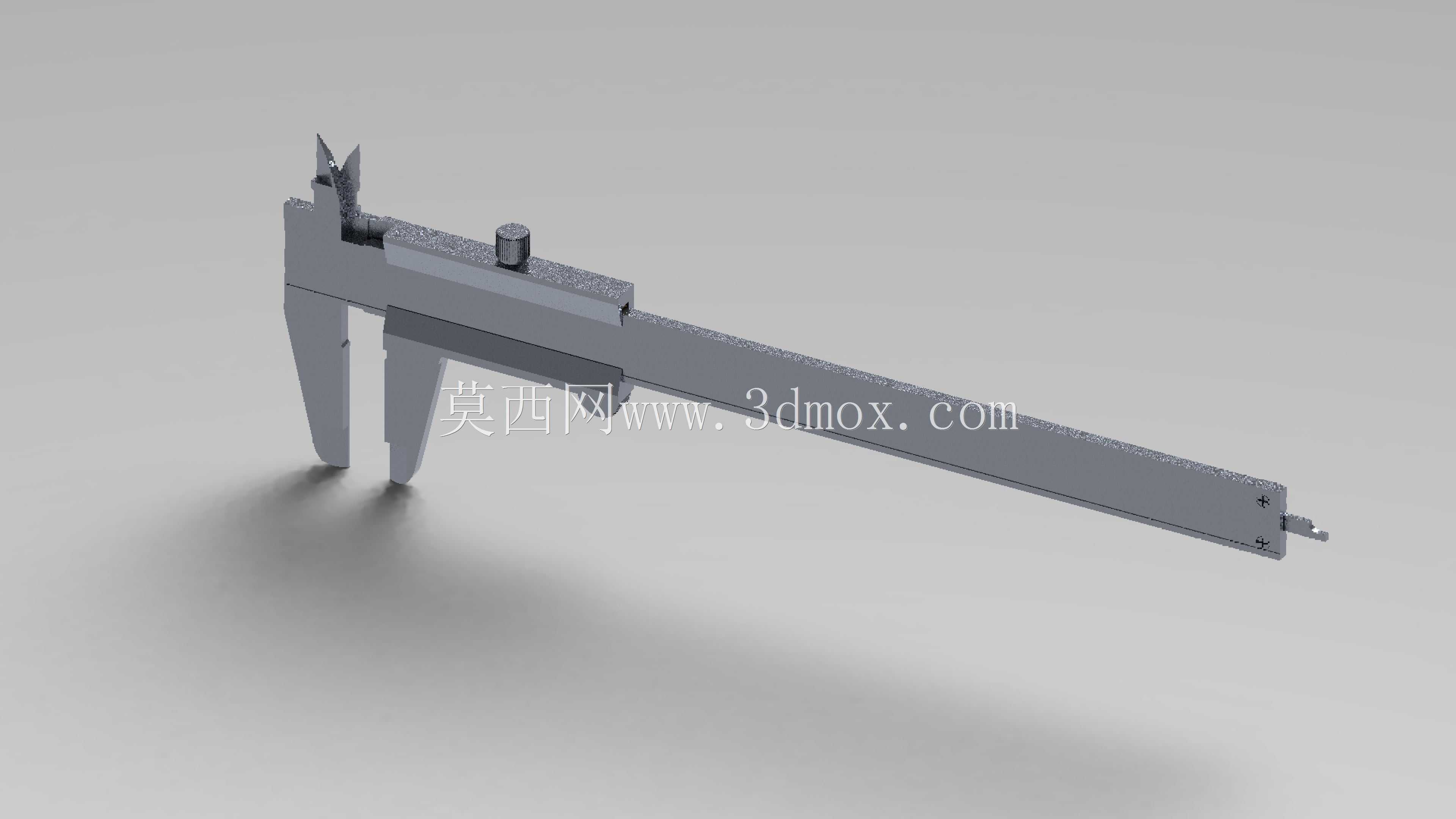

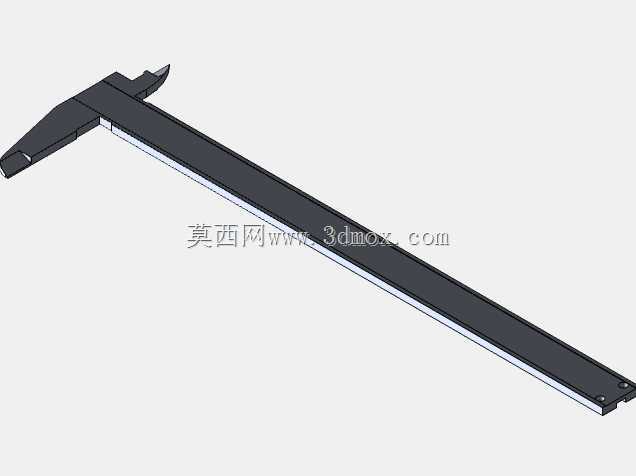

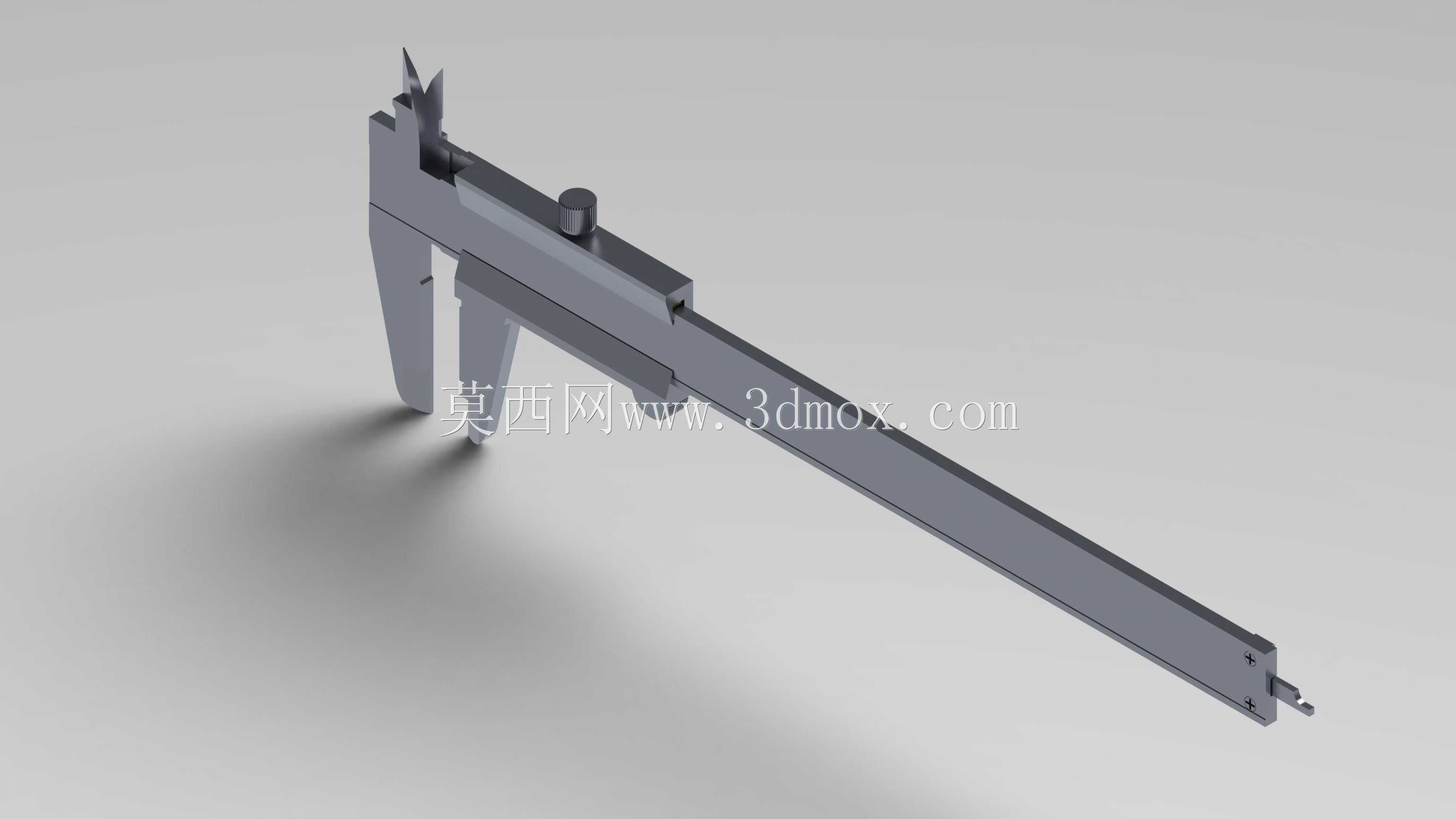

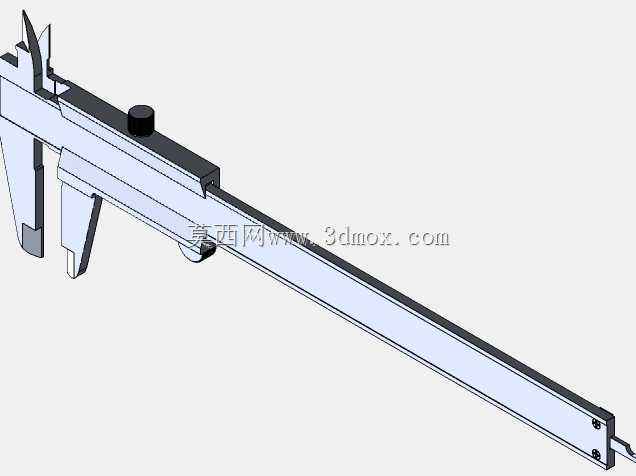

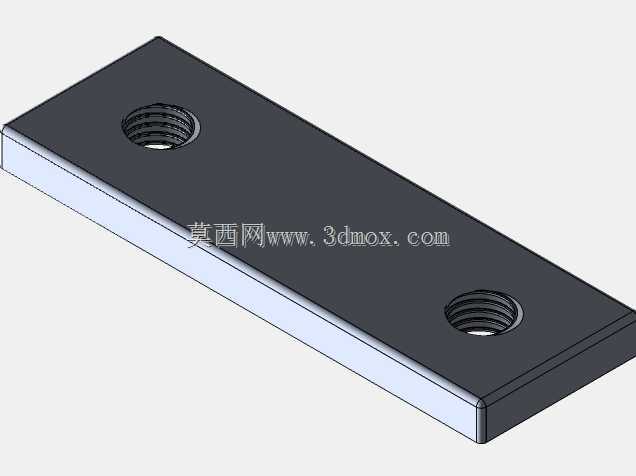

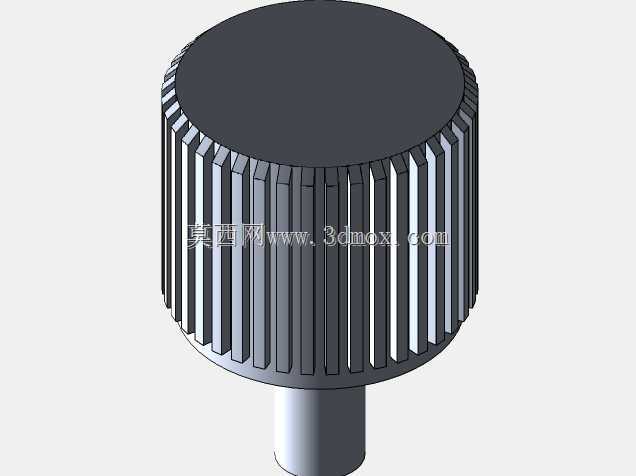

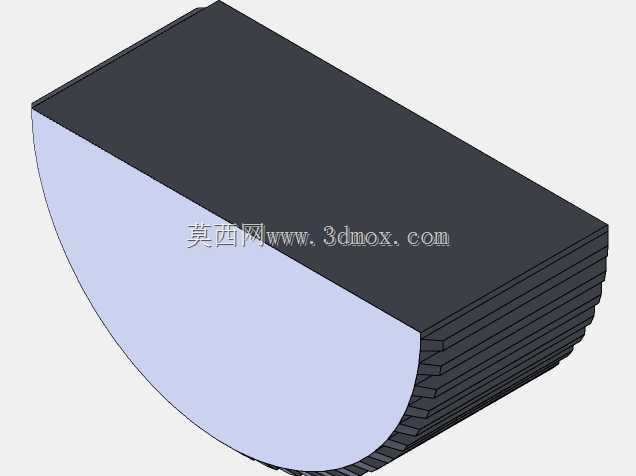

　　这款游标卡尺的结构设计，核心围绕机械加工现场的实际测量需求展开，没有做多余的装饰性结构，所有部件都服务于测量精度与操作便利性。日常在机加工车间的工序检验环节，不管是车工完成轴类零件的外径测量、铣工加工槽宽的内尺寸检测，还是钳工划线时的深度尺寸核对，这类机械式游标卡尺都是一线操作人员最常取用的测量工具，相比数显款，它没有电池续航的顾虑，接触切削液、金属粉尘的恶劣车间环境下故障率更低，适合加工现场的高频次使用场景。从结构设计逻辑来看，整个卡尺的主体分为主尺与游标尺两个核心部分，主尺的尺身采用长条形平直结构，测量爪部分做了内外测量的功能区分，上方的尖爪用于内孔、凹槽的内尺寸测量，下方的宽爪用于外径、长度的外尺寸测量，

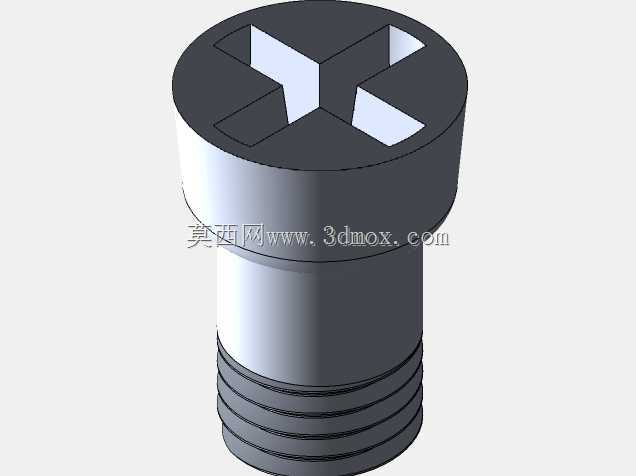

　　尾部延伸的深度杆则用于盲孔深度、台阶高度的测量，三个测量功能集成在同一把尺上，减少了现场测量时更换工具的时间。设计过程中首先要保证主尺的直线度公差，尺身的导轨面与游标尺的滑动配合间隙需要控制在合理范围，间隙过大会导致测量时尺身倾斜带来读数误差，间隙过小则会出现滑动卡滞，在快速测量工件时影响操作流畅度。游标尺上的紧固螺钉结构，是为了在测量完成后锁定尺身位置，方便操作人员将卡尺从工件上取下后再读数，避免移动过程中游标尺滑动造成读数偏差。从安装与尺寸边界来看，整尺的长度根据测量量程匹配，主尺的刻度面做了耐磨处理的结构预留，测量爪的测量面做了淬硬层的结构设计，保证长期反复接触金属工件不会出现磨损凹陷，维持测量面的平面度与平行度。

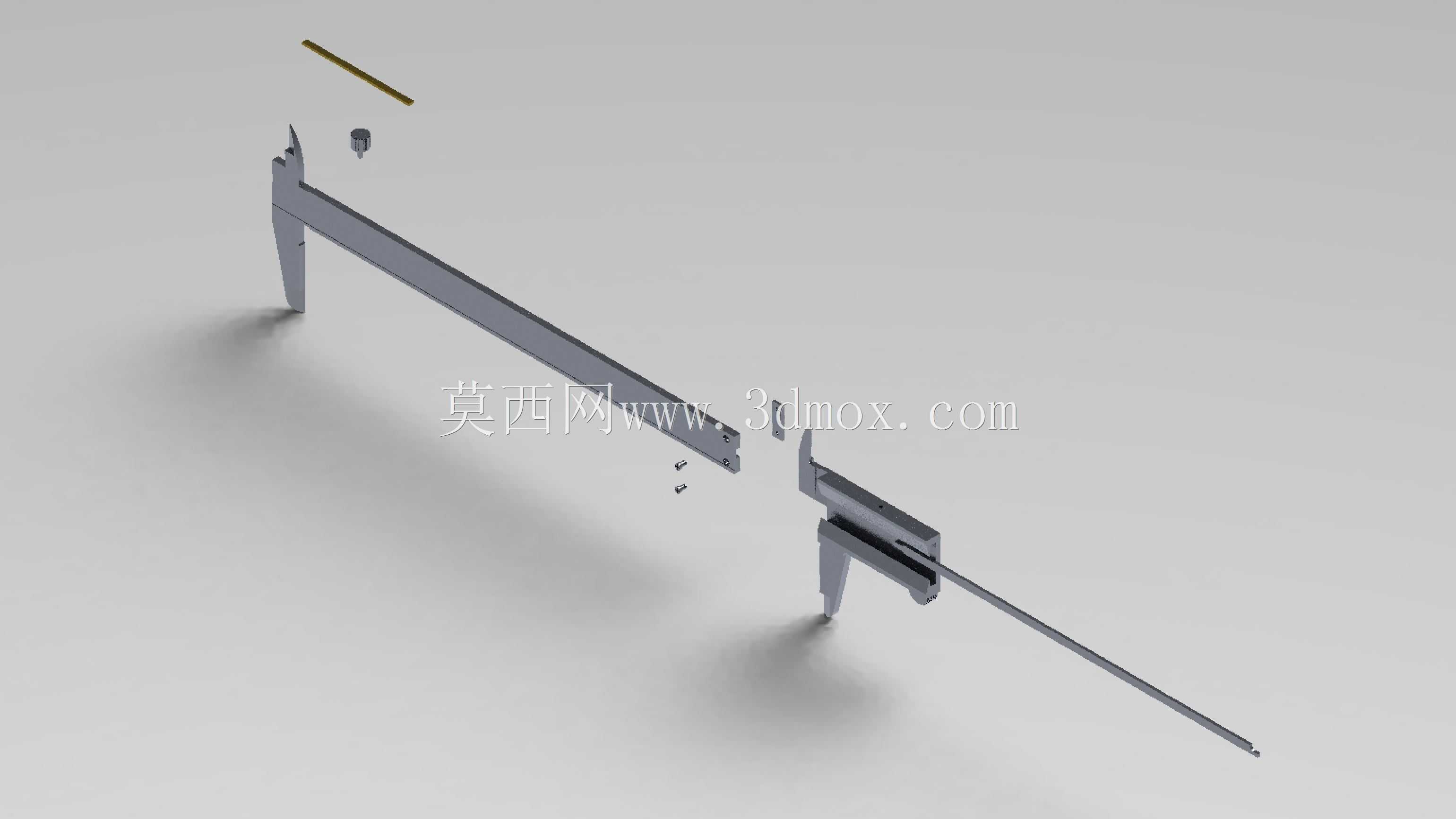

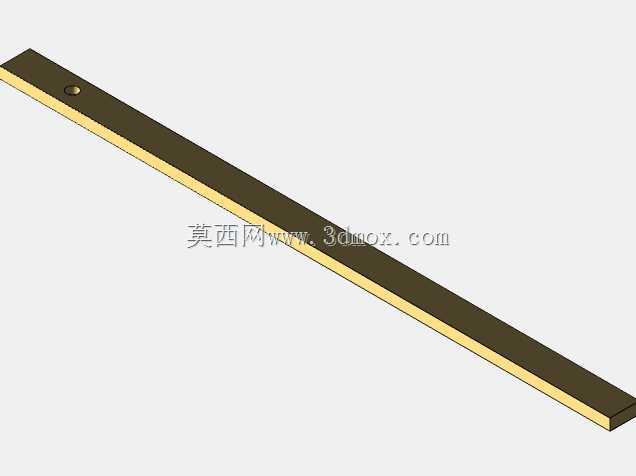

　　深度杆的设计与主尺尾部的导向槽做了精密配合，伸出时不会出现偏斜，保证深度测量的数值准确。整个模型还原了常规机械式游标卡尺的装配关系，各个零件之间的配合间隙都按照实际装配公差做了预留，既可以作为机械制图课程中量具结构的教学演示模型，也能作为机加工工位工具摆放场景的三维布局素材，帮助设计人员在做车间工位规划、工具柜配置时直观呈现量具的外形尺寸与摆放空间需求。在做结构建模时，重点还原了测量爪的刃口角度、游标尺的滑动限位结构、紧固螺钉的安装位置这些细节，没有做简化处理，每个部件的连接关系都和实物保持一致，方便后续如果需要做量具的改进设计时，可以直接在这个模型基础上调整结构参数，比如更改测量量程、优化滑动阻尼结构、增加微调装置等，不需要从零开始搭建基础模型。
