立式手动液压瓶式起重顶升机具

　　这套瓶式液压顶升机具主要面向设备检修、车辆维护、工装装配和重型构件临时支撑场景，常见于车间维修工位、野外抢修作业以及小型装配线的重物抬升环节。它的核心作用是在有限空间内提供稳定的垂直举升力，操作人员通过往复压动侧置手柄，将手动输入的小幅摆动转化为液压腔内的压力增量，再由柱塞把压力能转换为顶升行程，适合对底座、机架、车体或模具进行短距离、高负载的位置调整。

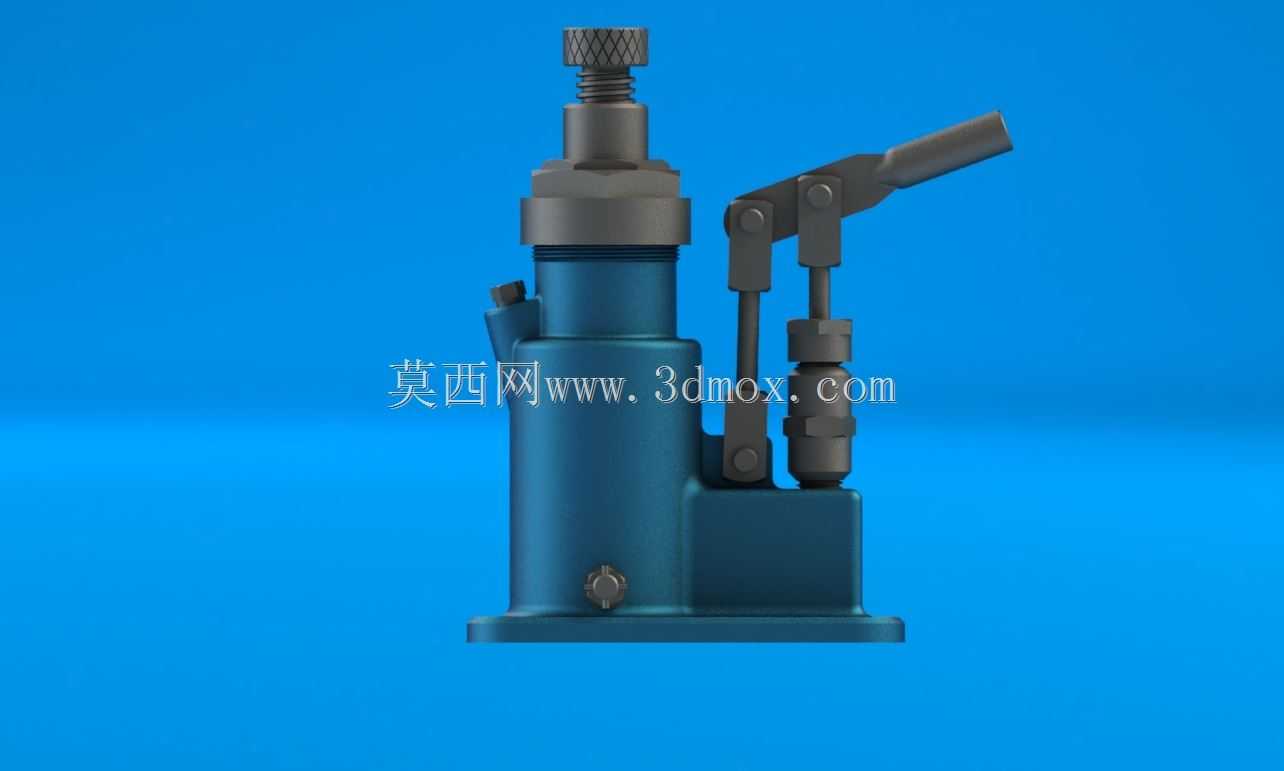

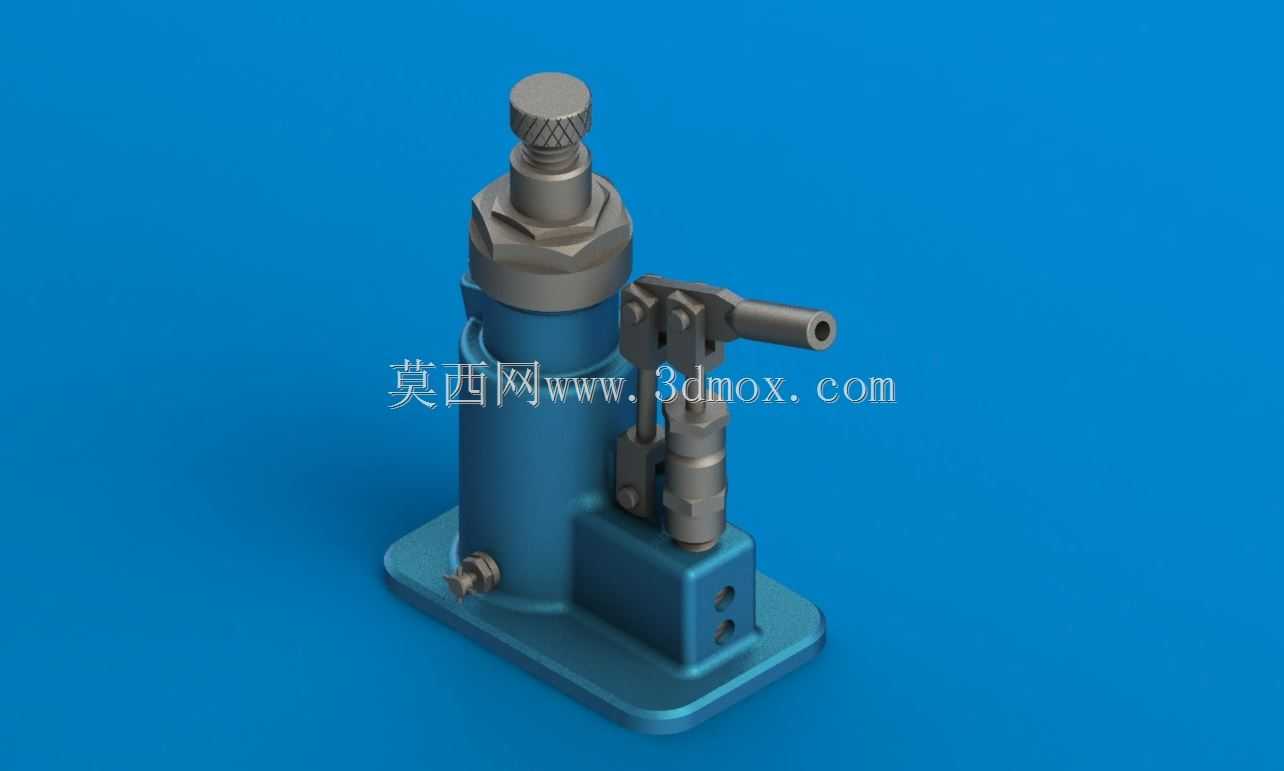

　　从结构布置看，主体采用直立瓶式油缸方案，承压筒体与底部安装底板连成一体，底板向四周延展形成支撑面，可在作业时降低倾覆风险。顶部设置可调支承螺杆和锁紧螺母，在液压行程不足时，能够通过螺纹段补充初始高度，使机具适应不同离地间隙；承载端顶面采用滚花或防滑结构，便于与被顶工件形成可靠接触。侧部手动泵组件包含泵体、柱塞、摇臂、铰接销轴和操作手柄，泵体与主油缸之间通过油路连通，整体管路短、节点少，有利于减少泄漏点并提高压力传递效率。

　　设计思路上，模型把主承载路径和手动驱动路径清晰区分：主油缸承担轴向顶升载荷，泵体、摇臂和手柄负责低压往复供油，底座则把集中载荷扩散到地面或支撑平台。油缸上部的六角锁紧结构可在达到目标高度后承担机械保位作用，避免单纯依赖液压封闭带来的缓慢沉降风险。侧面泵组的铰接位置靠近筒体下部，既缩短了高压油路，也让操作人员在低位作业时能够保持较顺手的压杆角度。底板上预留的固定孔位可用于临时锚固或定位，在平整车间地面、维修沟槽旁或车辆底盘下方使用时，能够增强整机稳定性。

　　外形边界方面，该机具整体占地较小，高度方向由底座、油缸、伸出柱塞和顶部调节螺杆叠加构成，属于典型的窄幅立式设备。布置三维场景时，需要在手柄摆动范围内预留操作空间，尤其侧方应留出摇臂上下运动和手柄插拔回转的区域；顶部顶升方向还要考虑工件接触点、安全支撑块以及人员手部避让距离。底板下方应保证支撑面平整、刚性足够，避免在满载顶升时出现局部下陷或偏载。

　　对于结构设计和选型人员而言，该模型可用于理解手动液压工具的载荷传递、泵缸集成、螺纹高度调节和底座稳定性设计；在教学、方案演示或维修工装开发中，也能直观展示瓶式千斤顶从人力输入到液压顶升输出的完整机械关系。
