适配英制公制规格的卡特勒平垫圈三维设计

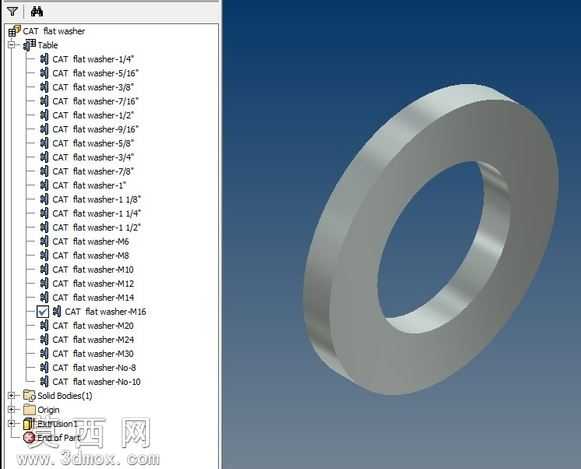

本平垫圈模型采用三维参数化建模方式构建，完整覆盖英制与公制两大常用规格体系，建模过程中严格遵循机械紧固件的通用尺寸规范，对垫圈的内外径尺寸、厚度公差、端面平行度等关键参数进行了精准设定，可直接作为ipart与通用机械部件库的标准件调用，适配不同规格的螺栓、螺钉连接场景。模型构建时首先绘制垫圈的环形截面草图，对草图的几何约束进行完全定义，确保内外圆保持严格同轴，端面轮廓线平直无畸变，随后通过拉伸特征生成基础实体，对实体的棱边进行了符合工业制造标准的微小倒角处理，避免实际使用中锐边划伤装配面、影响紧固件贴合效果的问题。材质渲染上采用了常用的金属结构钢材质效果，还原了钢制垫圈经过表面处理后的哑光金属质感，对环形端面、内外圆柱面分别设置了对应的材质粗糙度参数，模拟真实机加工表面的光影反射效果，让模型展示效果更贴近工业实物。结构设计上充分考虑了平垫圈的实际使用功能，通过合理的尺寸配比保证垫圈能够有效分散紧固件的压紧应力，保护被连接件的表面不受螺栓头、螺母的压损，同时增大接触面积提升连接的稳定性，模型的规格序列完整覆盖了从微型小尺寸到大型连接场景的常用规格，英制规格包含1/4英寸到1英寸等常规分数尺寸，公制规格覆盖M6到M30等常用螺纹适配尺寸，每个规格的参数都可通过参数表直接调用修改，无需重复建模。设计过程中兼顾了不同行业的装配使用需求，既可以用于普通的机械结构连接场景，也能够适配对紧固件精度有一定要求的设备装配场景，模型的几何结构简洁规整，无多余的冗余特征，文件轻量化程度高，在装配体中调用时不会占用过多的系统资源，能够有效提升大型装配体的运行流畅度，同时模型的几何精度满足工程出图、装配干涉检查、运动仿真等后续设计环节的使用要求，可直接对接后续的生产加工参考、装配模拟等工作流程。
