轻量化开孔钢制工业承重梁结构

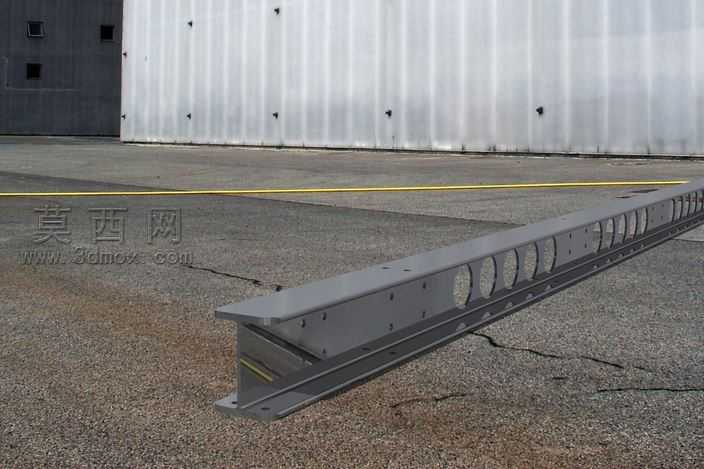

本模型采用CATIA软件完成全参数化三维建模，整体以等截面H型钢为基础构型开展设计，建模阶段严格遵循钢结构工程的实际加工公差要求，对梁体的翼缘、腹板厚度做了精准的参数化约束，所有安装孔位的孔径、孔距均匹配标准紧固件的装配尺寸要求，可直接导出工程图用于生产下料参考。模型渲染阶段采用哑光金属材质搭配工业户外地面环境，还原了构件在施工现场的真实视觉效果，材质参数调整时兼顾了钢材表面的轻微氧化质感与加工面的平整反光特性，渲染输出的效果图清晰展现了梁体的整体轮廓与细节特征。结构设计上，该承重梁在腹板区域采用了等间距圆形开孔的轻量化设计方案，在保证梁体抗弯、抗剪截面模量满足承重要求的前提下，有效降低了构件自身重量，同时开孔边缘做了圆弧过渡处理，避免应力集中导致的结构失效风险；梁体两端的翼缘板上预留了多组装配连接孔，可实现与相邻结构件的快速螺栓连接，无需额外现场打孔加工。设计思路围绕工业场景下的大跨度承重需求展开，在结构强度校核阶段参考了材料力学中梁的弯曲正应力、剪应力计算标准，通过调整开孔直径、孔间距参数平衡减重效果与结构强度，同时兼顾了构件的加工工艺性，所有结构特征均适配常规的等离子切割、钻孔加工工序，无需特殊定制加工设备即可完成生产，模型的参数化特征支持使用者根据实际承重需求、跨度尺寸快速调整梁体长度、开孔参数与翼缘尺寸，适配不同的工业安装场景。
