多通道物料检测分拣输送线结构设计

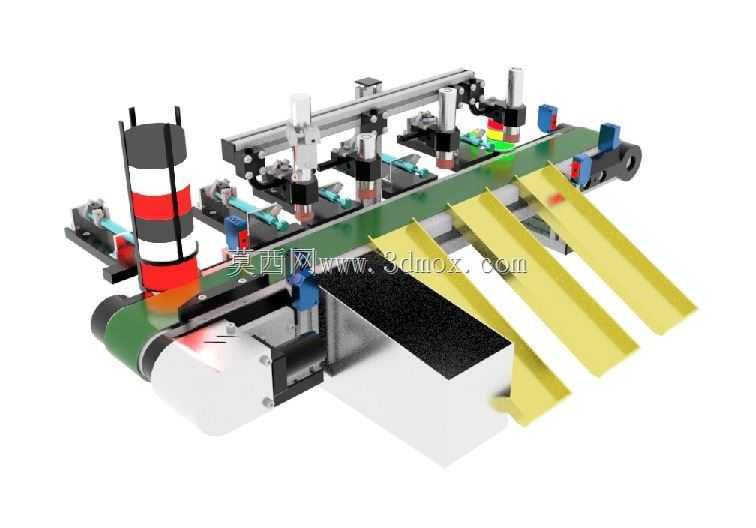

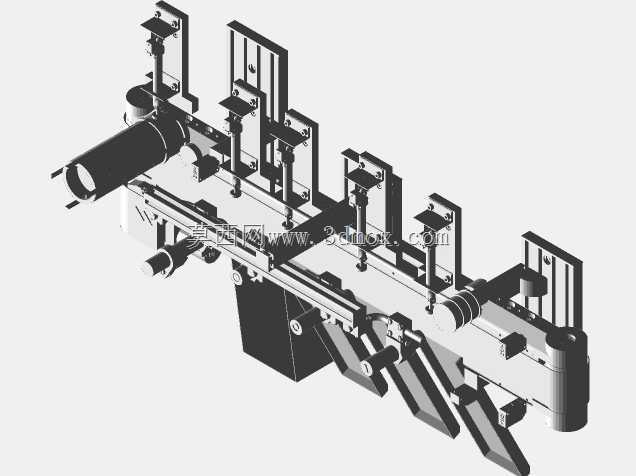

　　这套分拣输送结构主要面向3C电子小配件、食品包装件、小型五金冲压件的产线后端分选工序，可直接对接前段加工设备出料端，完成不同规格、不同合格状态物料的自动分流，替代传统人工分拣工位，适配连续化生产的节拍要求。设备主体采用平皮带作为主输送载体，进料端预留了120mm的接驳空间，可直接与振动盘出料轨道、机械手取料工位完成对接，无需额外增设过渡转接结构。输送线侧边设置多组检测工位，可根据实际生产需求加装颜色传感器、视觉检测镜头、金属检测探头，对经过的物料完成属性识别，检测信号直接传递至对应位置的拨料执行机构。执行端采用气动推料结构，对应下方四个倾斜导料滑槽，滑槽倾角设置为32度，可保证被推出的物料依靠自重顺滑滑落至对应收料箱内，

　　不会出现卡料、跳料问题，滑槽出口端预留了标准周转箱的放置空间，适配车间常用的400300mm规格周转箱，无需额外定制接料容器。整体机架采用工业铝型材拼接搭建，主输送段宽度为200mm，线体总长度控制在1200mm范围内，安装时仅需预留1500600mm的地面空间即可完成固定，设备底部配置可调脚杯，可适应车间地面±15mm的高度差，保证输送面水平度偏差不超过1mm/m。设计过程中优先考虑了维护便捷性，皮带张紧机构设置在主动轮端，无需拆解侧边护板即可完成皮带松紧调节，所有气动元件均采用标准快插接头，后期更换执行气缸时无需重新布设气管线路。线体进料端设置的三色警示灯可直接对接设备控制系统，实时反馈运行、故障、缺料三种状态，

　　现场操作人员可在10米外快速识别设备运行情况。拨料工位的安装位置预留了长条形调节孔，可根据物料的实际尺寸调整推料行程与安装高度，适配长度在20-100mm、厚度5-30mm范围内的各类片状、块状物料，无需对主体结构做大规模改动即可完成不同产品的分选切换。导料滑槽采用折弯钣金制作，表面做喷塑处理，摩擦系数低，不会对物料表面造成刮擦损伤，适合外观要求较高的成品件分选作业。
