带安全防护网的纸箱码垛龙门桁架设备

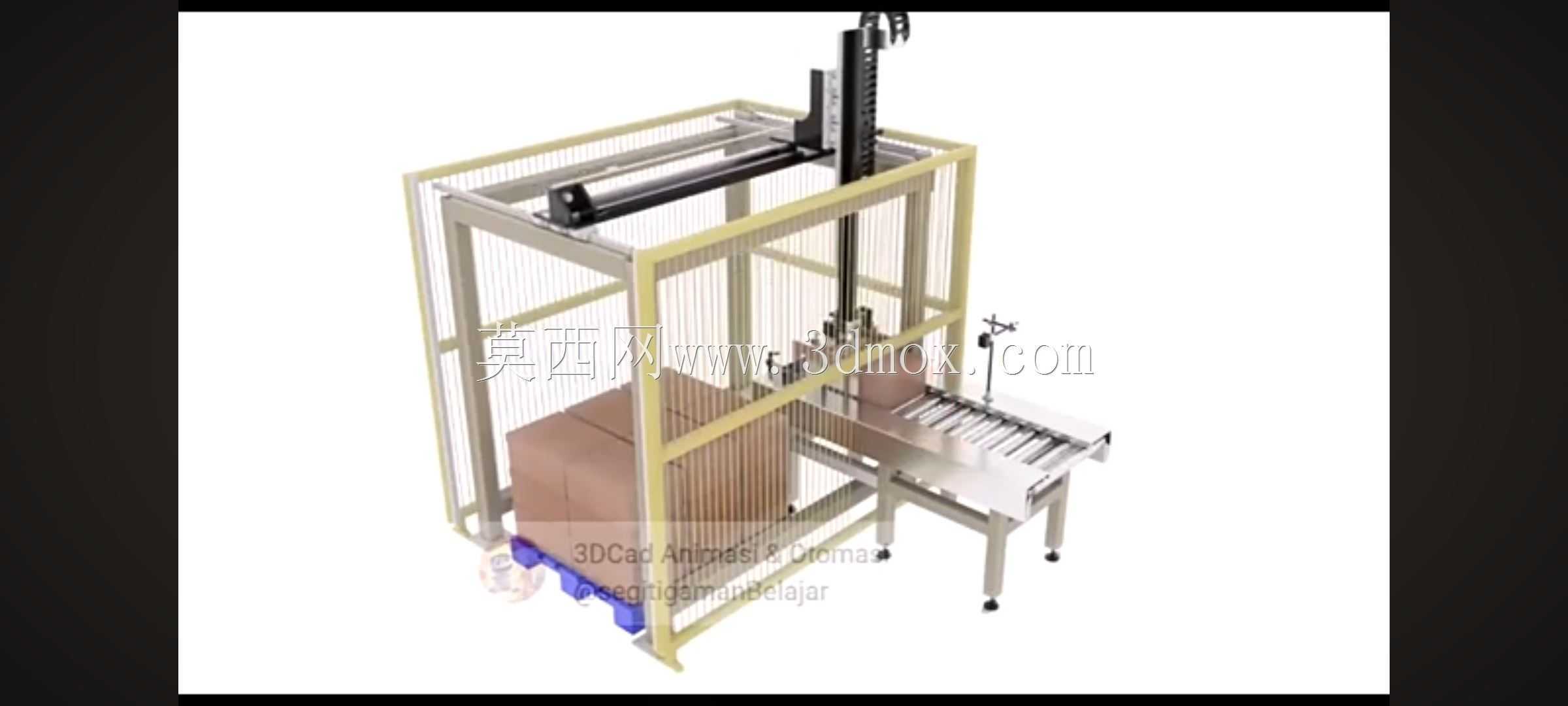

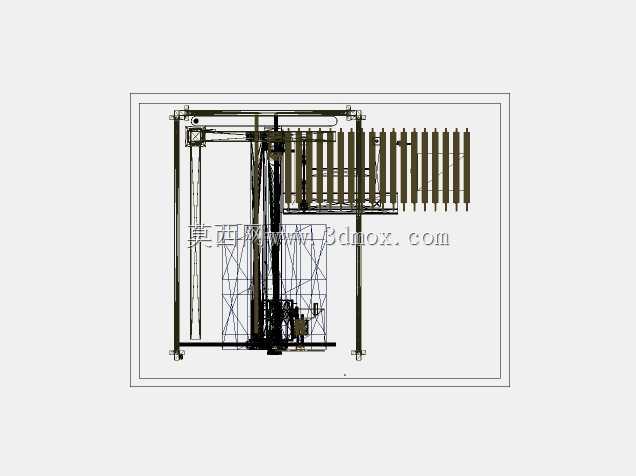

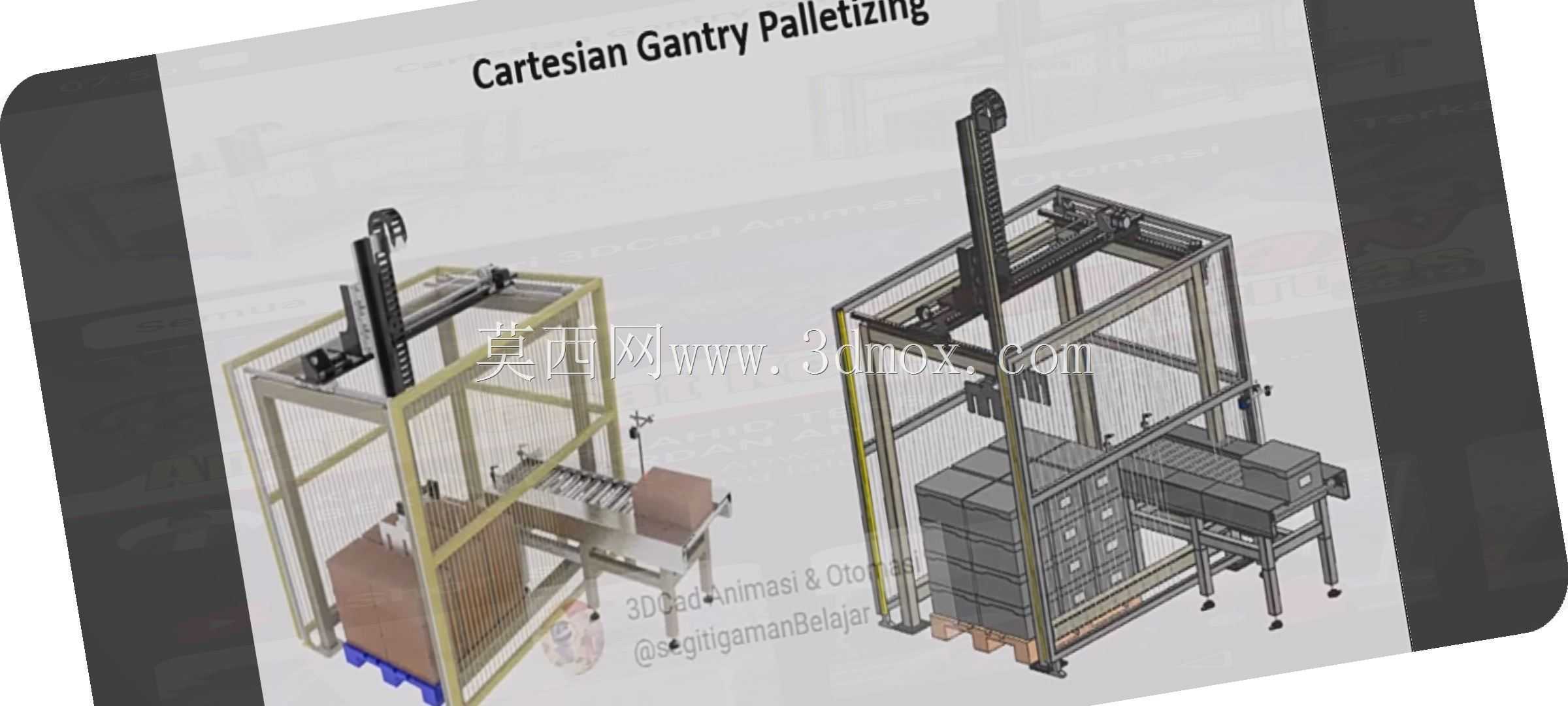

　　这套龙门式码垛设备主要面向仓储物流、生产包装线末端的整箱物料堆叠转运场景，适配常规瓦楞纸箱的自动码放作业，可对接前端辊筒输送线完成来料承接、抓取、移位、堆垛的全流程动作，替代人工完成重复度高、劳动强度大的码垛工位作业，在食品、日化、电子元器件成品包装段的产线布局中应用广泛。设备整体采用龙门桁架结构作为运动承载主体，X轴横梁横跨输送线与码垛工位上方，通过线性导轨实现水平方向的长距离往复移动，Z轴竖直滑台搭载抓取执行端，可根据码垛层数调整升降高度，Y轴方向适配输送线来料位置做小幅调整，三个运动轴均采用伺服驱动搭配齿轮齿条或者同步带传动，保证重复定位精度满足码垛对位需求，运动过程平稳无明显晃动，可适配常规重量范围内的整箱物料搬运。

　　设备外围设置了铝型材框架搭配金属防护网的安全围挡结构，围挡高度覆盖设备全运动行程范围，仅在输送线进料侧预留物料通行开口，避免人员误入设备运动区间引发安全事故，防护网采用网格状设计，既不影响操作人员观察设备运行状态，也能起到有效的安全隔离作用。前端对接的辊筒输送线采用标准铝型材支架，搭配可调式脚杯支撑，可根据现场地面平整度调整输送面高度，保证与前端产线出料口的高度匹配，辊筒间距适配常规纸箱底部尺寸，避免输送过程中出现卡滞、歪斜问题。设计过程中优先考虑了设备的安装边界适配性，整体桁架的跨度可根据现场码垛工位的实际宽度做模块化调整，Z轴行程根据常规码垛高度设置，预留足够的上层堆叠空间，底部支撑立柱采用膨胀螺栓与地面固定，

　　保证设备高速运行时的整体刚性，不会出现立柱晃动影响定位精度的问题。抓取执行端可根据物料特性更换夹爪或者吸盘组件，本方案默认适配常规纸箱的夹板式夹爪，夹爪开合行程可覆盖常见纸箱的宽度范围，夹持力度可根据纸箱内装物的承重特性调整，避免夹损外包装或者物料。设备的电控组件可集成安装在桁架侧方的电控安装位，减少外部走线长度，整体布线沿铝型材内腔或者线槽布置，避免运动过程中线缆拖拽磨损。在产线布局时，需预留设备周边的维护操作空间，防护网外侧预留至少一米的通行与检修通道，输送线进料端与前端产线的对接处设置导向结构，保证来料位置统一，减少桁架对位调整的行程浪费，提升整体码垛效率。
