紧凑型旅居拖挂大篷车整车结构设计

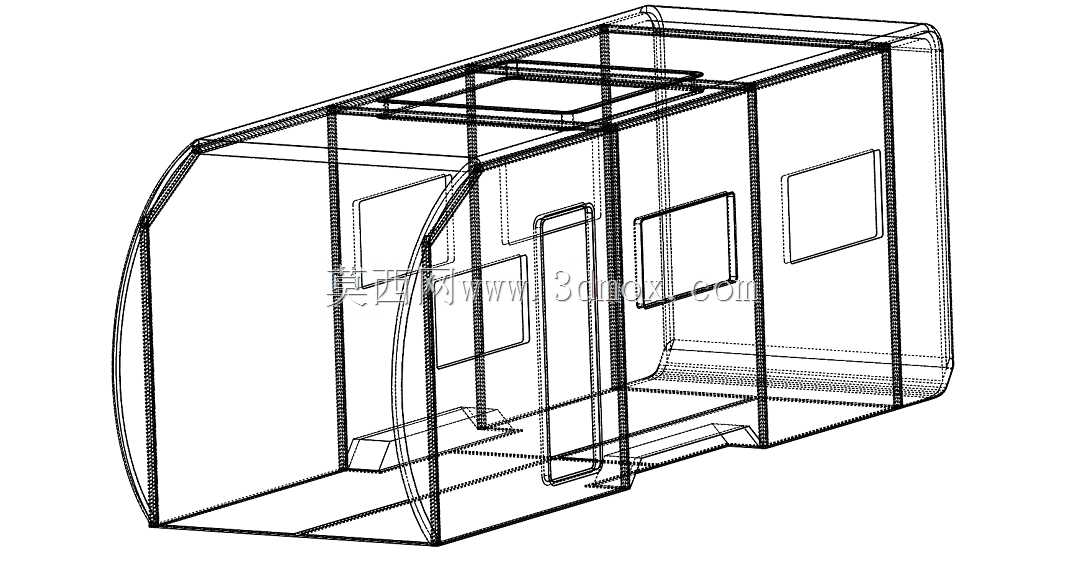

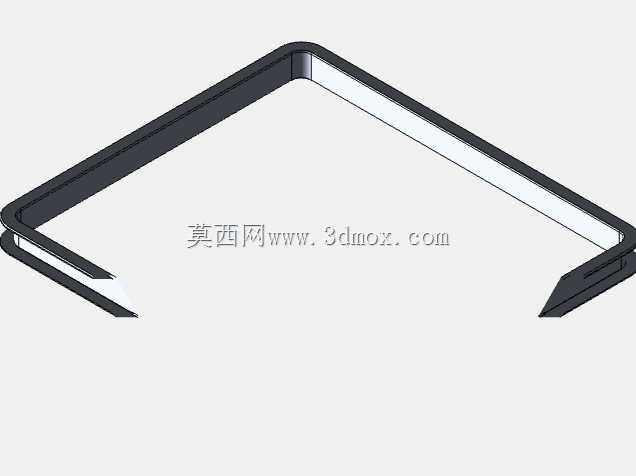

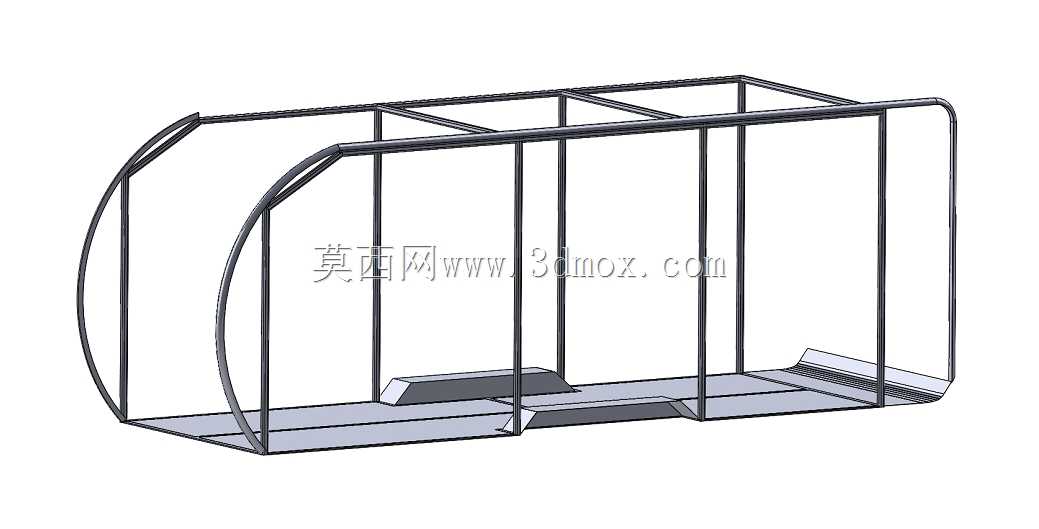

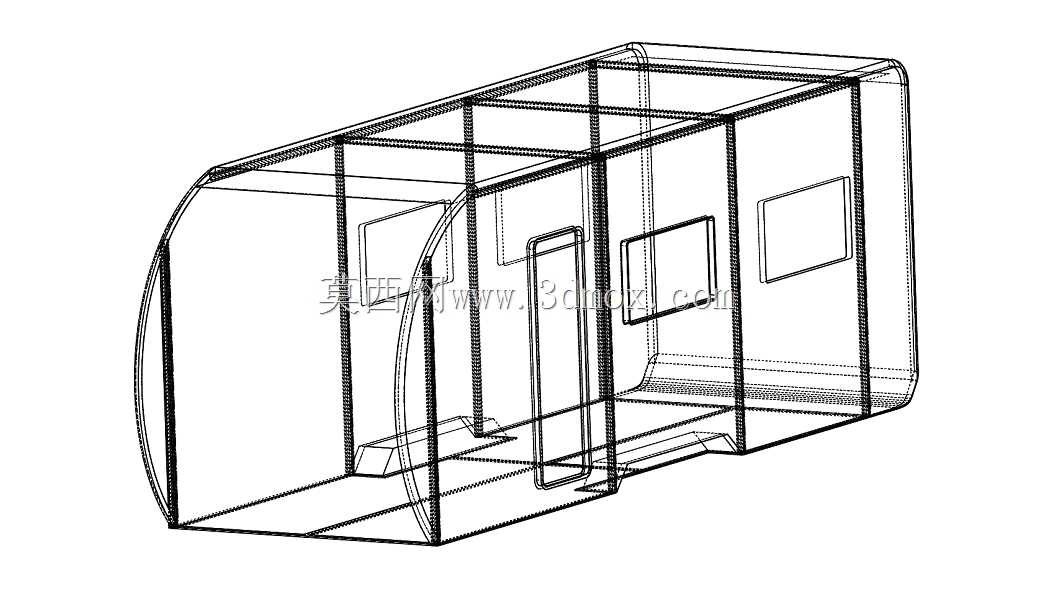

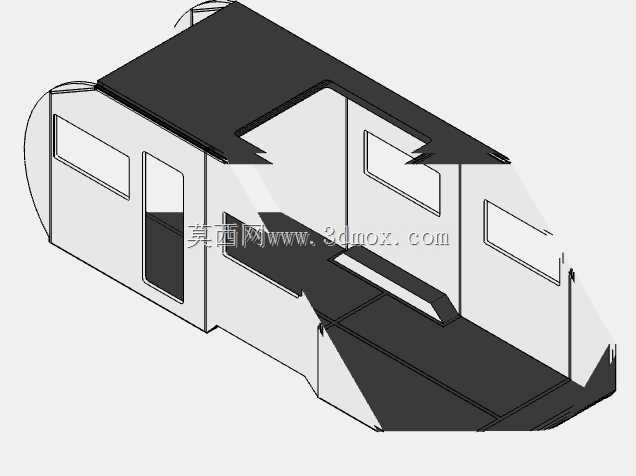

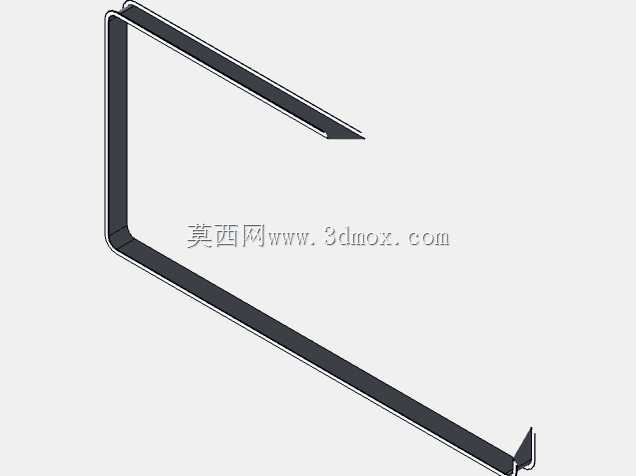

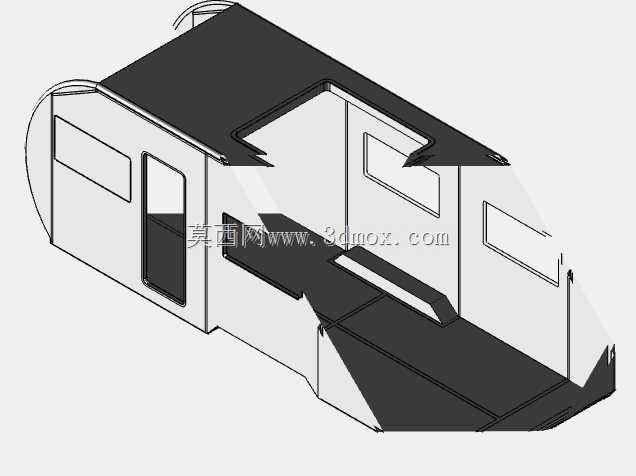

　　这款拖挂式旅居大篷车的结构设计，核心围绕短途户外旅居、小型移动营地配套的实际使用场景展开，区别于常规大型拖挂房车的笨重属性，整体尺寸控制兼顾了道路通行合规性与内部旅居空间的实用性。从结构边界来看，整车外廓尺寸控制在长度6700毫米、宽度2292毫米、高度2500毫米，方管主体框架采用25×25规格的型材搭建，既保证了框架整体的抗扭刚度，也能将整备质量控制在普通家用乘用车可牵引的范围内，适配多数持有C级驾照用户的拖挂使用需求。

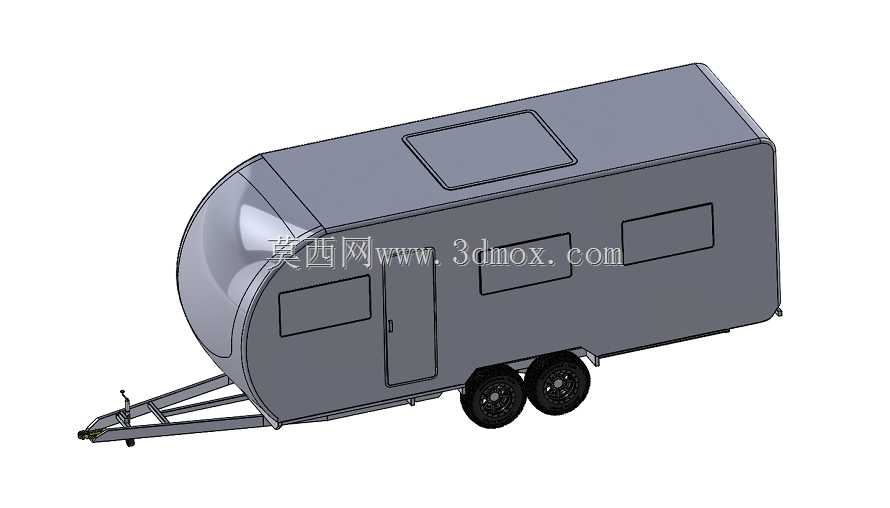

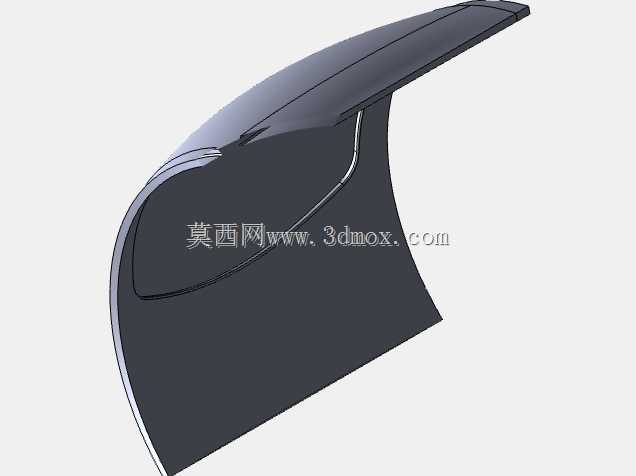

　　车身前部采用圆弧过渡结合平顶的流线型造型，并非单纯追求外观视觉效果，而是经过气动阻力测算的结构选择：圆弧前脸能够有效降低拖挂行驶过程中牵引车与挂车之间的紊流影响，减少高速行驶时的横向风阻干扰，平顶结构则可以最大化旅居舱内部的垂直使用空间，避免弧形车顶带来的顶部空间浪费，平衡了行驶气动性能与内部空间利用率的矛盾。

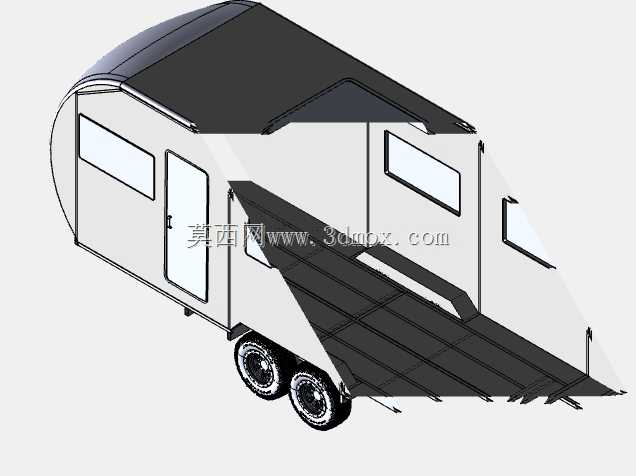

　　底盘部分采用宽度2292毫米、总长度6045毫米的双轴布局，双轴结构相比单轴拖挂底盘，能够将舱体载荷均匀分配到四个车轮接地位置，大幅提升行驶过程中的稳定性，尤其是在非铺装路面的营地通行场景下，双轴结构可以减少单个车轮的载荷冲击，避免底盘框架出现应力集中变形；底盘框架在牵引连接位置做了局部加强，前部设置的A形拉杆结构，预留了标准拖挂球头的安装接口，同时集成了制动信号传输、驻车支腿连接的安装位，牵引连接点的高度经过匹配调校，能够适配多数家用SUV、皮卡的后牵引钩高度，减少牵引行驶时的底盘俯仰角度。

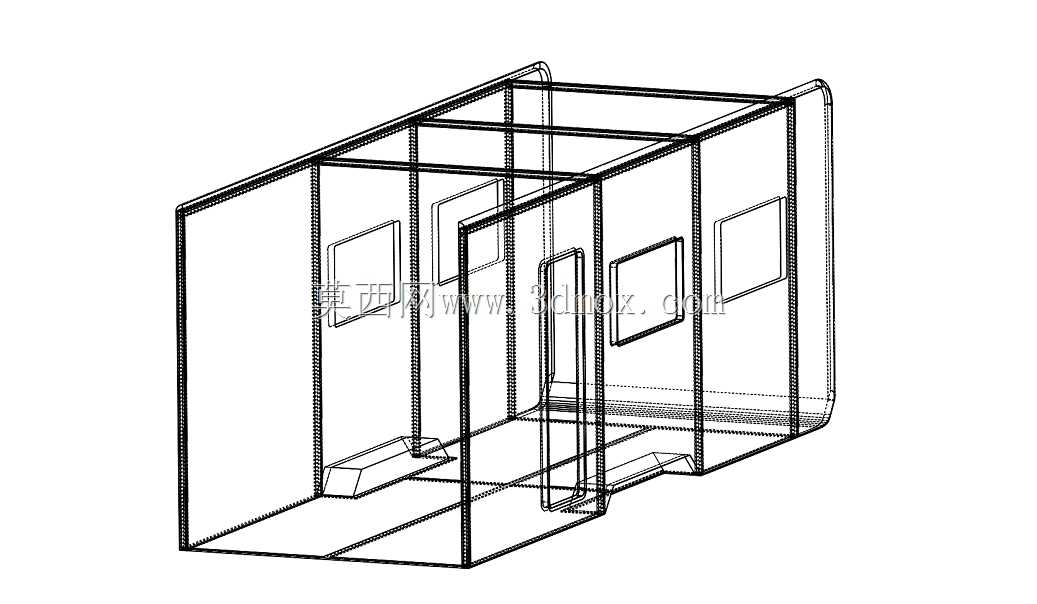

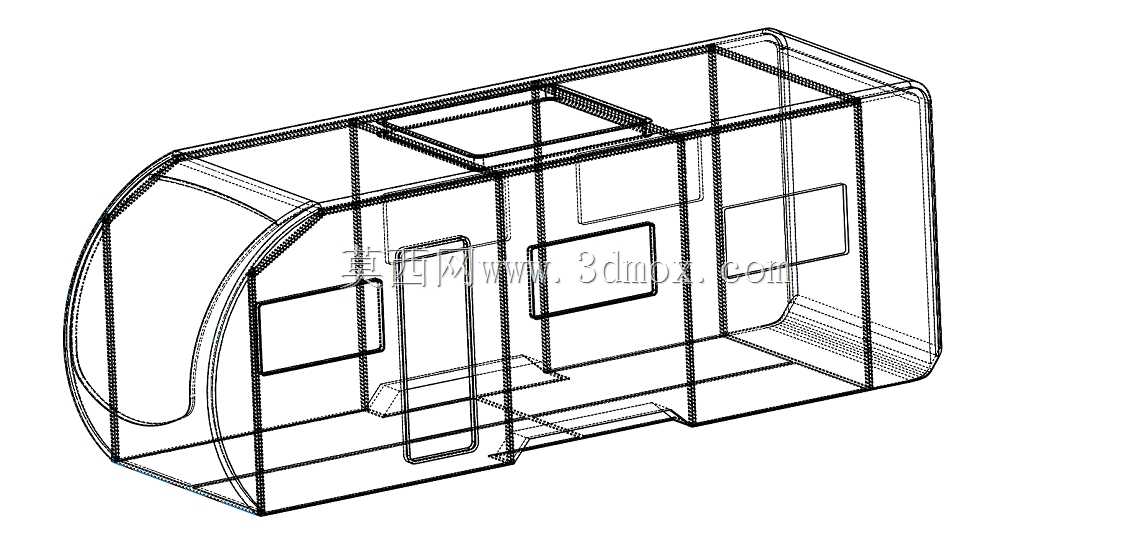

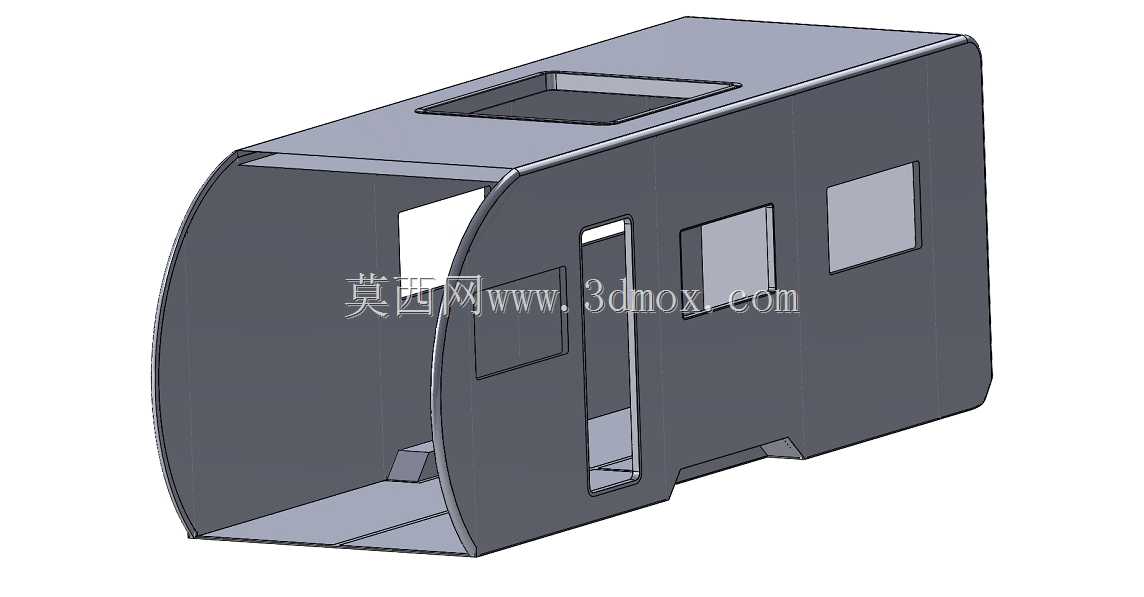

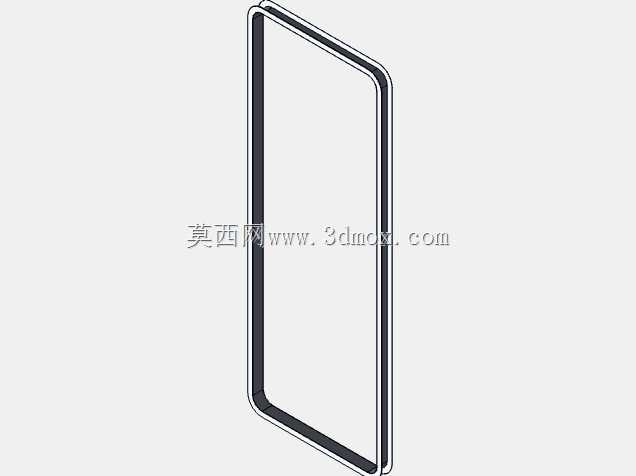

　　旅居舱的采光设计上，车顶预留了天窗安装位，能够在日间不依赖内部电力照明的情况下，为舱内提供充足的自然采光，同时也能改善舱内封闭空间的通风效果，减少长期旅居的憋闷感。舱体出入门设置在车身侧面居中位置，门洞宽度600毫米、高度1800毫米，居中布置的门洞可以让人员进出时不会干扰舱内前后部的功能区布局，门洞尺寸兼顾了人员进出的便利性与舱壁结构的完整性，避免过大门洞削弱侧围框架的结构强度；紧凑的侧围尺寸设计，也让整车在狭窄营地道路会车、停靠时拥有更好的通过性，不需要预留过大的侧面操作空间。

　　从结构设计的细节来看，底盘与上部舱体的连接位置采用了多点螺栓固定加缓冲胶垫的结构，能够过滤行驶过程中路面传递到舱体的细碎振动，减少舱内家具、固定设施的振动松动风险；车身下部预留了水箱、电池组、储物舱的安装空间，将重量较大的附属设施布置在底盘低位，能够降低整车重心，进一步提升拖挂行驶的侧倾稳定性。框架焊接位置均做了应力释放处理，避免长期使用过程中框架出现焊接变形导致的舱体密封失效问题，侧围外板与框架之间预留了保温层填充间隙，可根据使用场景需求填充不同厚度的保温材料，适配不同气候区域的旅居使用需求。
