多滑道皮带式物料自动分拣输送装置

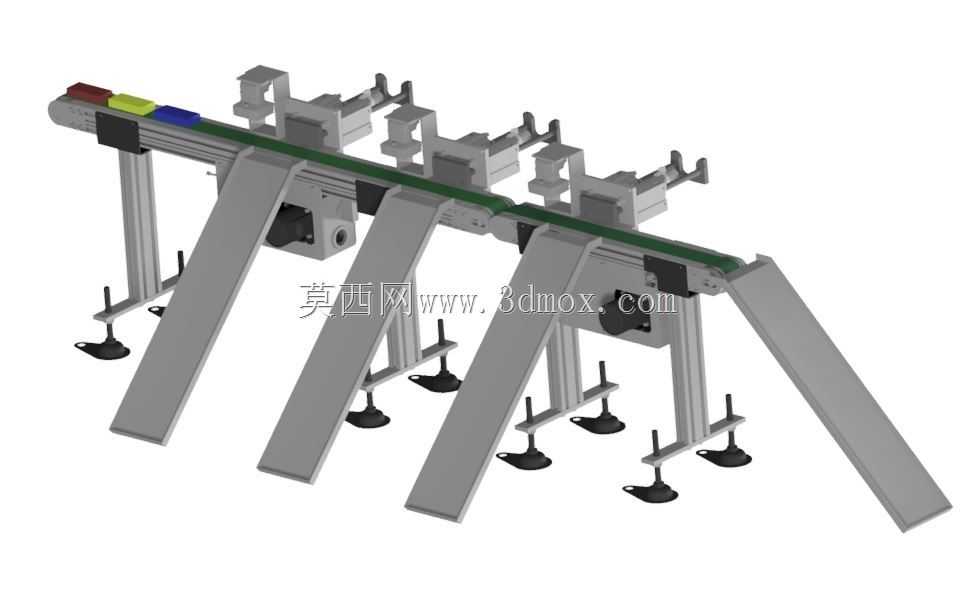

　　这套多滑道皮带式物料分拣装置，主要面向3C电子小配件、食品包装件、小型五金冲压件等规整小件的产线后端分拣场景，可直接对接前段装配、检测或包装工位，替代传统人工分拣的重复劳作，适配连续化生产的节拍要求。从整体结构来看，装置采用铝型材搭建主体支撑框架，底部配置可调脚杯，可根据现场地面平整度调整整机水平，安装时无需预埋地脚螺栓，仅需预留对应长宽的安装平面即可，单段主体输送段的长度可根据产线实际排布需求做模块化拼接，单组标准单元的输送宽度适配100mm以内的小件输送，侧边滑道的倾斜角度经过物料滑落测试确定，既不会因角度过小导致物料卡滞在滑道上，也不会因角度过大造成物料滑落时磕碰损伤表面。

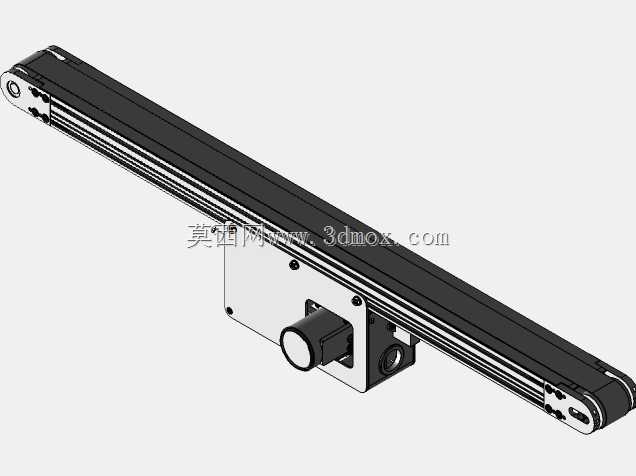

　　装置的核心输送单元采用平皮带作为承载载体，皮带张紧结构集成在两端的从动辊组件上，无需额外拆卸护板即可完成皮带张紧度调整，日常维护时可快速更换磨损皮带。沿输送方向排布的多组分拣拨料机构，对应下方的独立出料滑道，每个拨料工位可匹配对应类别的物料识别信号，当识别单元判定物料属于对应滑道的分拣类别时，拨料机构动作将物料从皮带面推至对应滑道，物料沿滑道滑落至下方的收集料箱或下一工序接驳工位。

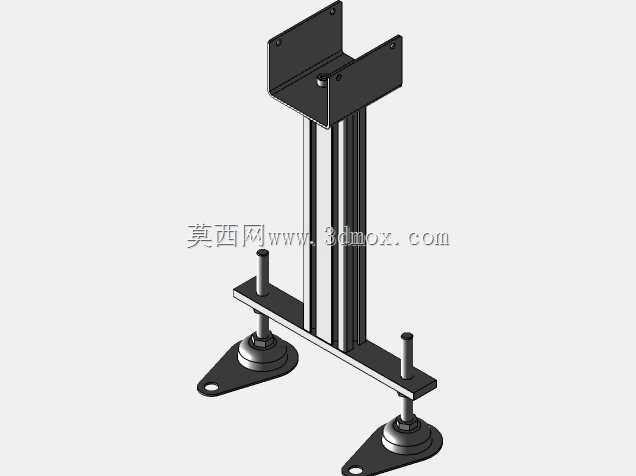

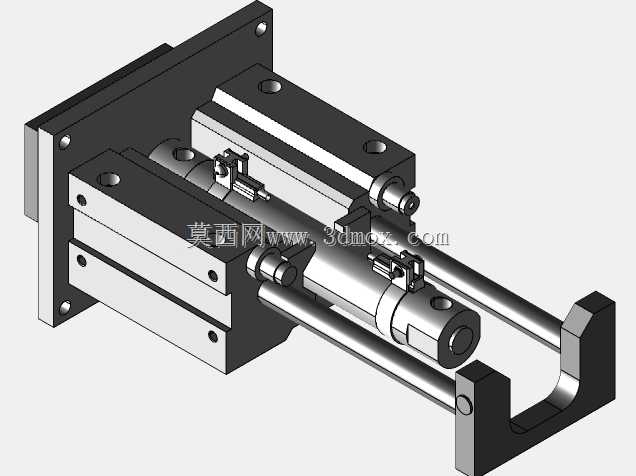

　　设计过程中，首先考虑的是不同规格小件的适配性，拨料机构的推程做了可调设计，可根据物料的实际宽度调整推送行程，避免推送不到位或者过度推送导致物料飞出皮带面；其次是运行的稳定性，所有支撑腿的脚杯采用橡胶减震底座，可抵消皮带运行时产生的小幅振动，避免物料在输送过程中出现偏移导致分拣失误；另外，滑道的表面做了光滑过渡处理，滑道与皮带面的接驳处做了圆弧导角，不会出现棱角刮擦物料外包装的情况。

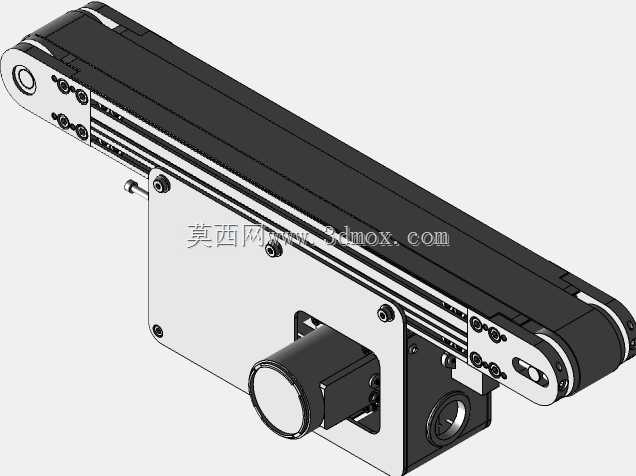

　　从安装边界来看，整机的高度可通过铝型材的连接长度做调整，适配不同高度的前段出料工位，最低安装高度可适配700mm的工位对接，最高可调整至1200mm满足人工接料的舒适高度；设备侧边的驱动电机采用侧装式布局，不会额外占用输送方向的安装空间，多单元拼接时相邻段的皮带面可做到无缝对接，不会出现小件卡在两段皮带缝隙的问题。

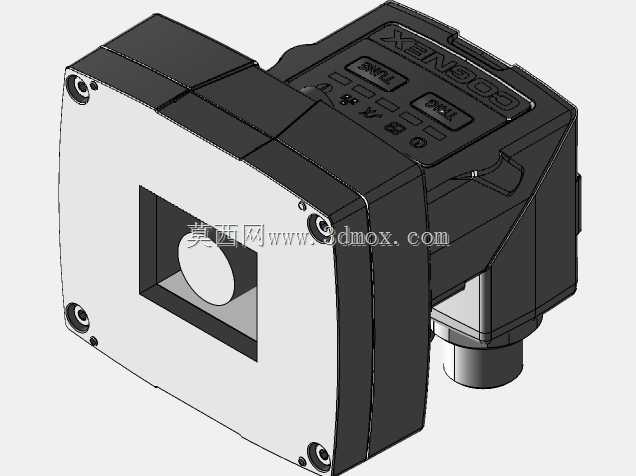

　　在实际产线应用中，这套装置可搭配视觉识别、色标传感器或者重量检测单元使用，不同的检测信号接入对应拨料工位的控制端，即可实现按颜色、类别、重量等多维度的自动分拣，相比传统的顶升移栽式分拣结构，这套装置的结构更简单，维护成本更低，针对小件物料的分拣效率更高，单通道的分拣节拍可满足每分钟120件以上的输送分拣需求，且运行噪音控制在工业生产允许的范围内，不会额外增加车间的噪音污染。

　　结构设计上，所有的紧固件均采用标准内六角螺栓，日常拆装无需特殊定制工具，易损件除了输送皮带外，其余结构件均采用耐磨材质加工，正常工况下的使用寿命可达上万小时；拨料机构的动作端采用软质缓冲材质，接触物料时不会产生硬冲击，对于表面易刮花的塑料件、涂装件也能友好适配，不会在分拣过程中造成工件外观不良。滑道的宽度可根据对应分拣物料的最大尺寸做定制调整，每个滑道独立固定在型材框架上，更换生产物料时可快速调整滑道位置或者更换对应宽度的滑道，无需改动主体输送结构，换型调整的时间可控制在半小时以内，适配多品种小批量的柔性生产需求。
