小型工件拾取转移皮带输送机构

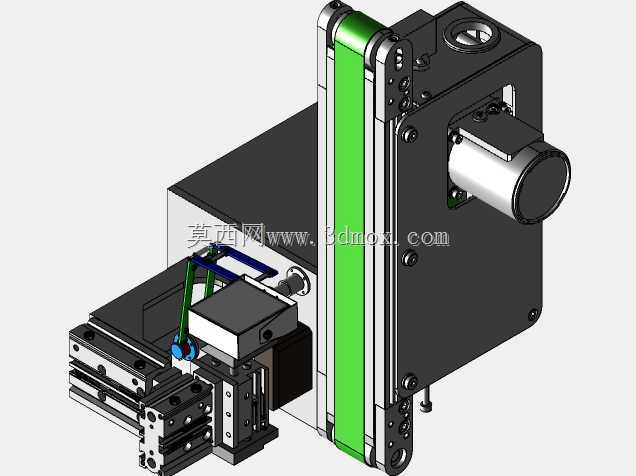

　　这套机构主要面向3C电子小零件、精密五金冲压件等轻小型工件的工序间转运场景，常见于小型零件装配线、检测工位的上下料环节，用来替代人工完成工件从料道到输送线的精准转移，适配节拍在1-3秒每工位的连续生产需求，能有效降低人工取放料的定位误差，避免小尺寸工件人工操作时的磕碰、污损问题。从结构布局来看，整套机构采用集成化安装设计，横向取料行程控制在120mm范围内，竖直升降行程为50mm，整体安装底座的固定孔位按照标准40系列铝型材安装间距设计，可直接嵌入现有小型生产线的机架工位，不需要额外做大规模的机架改造，安装边界的最大外轮廓尺寸控制在长220mm、宽160mm、高280mm范围内，对产线的空间占用极小，

　　适合紧凑布局的桌面型自动化工位使用。功能实现上，夹取端采用平行夹指设计，可根据工件外形更换定制夹爪，适配厚度2-15mm、重量不超过200g的片状、块状工件，夹取到位后通过横向滑台移动到皮带输送线正上方，松开工件后皮带线以固定速度将工件输送到下一工位，皮带采用绿色PU材质，具备一定的防滑与耐磨特性，输送速度可通过后端驱动电机的转速调整，匹配不同产线的节拍需求。设计过程中优先考虑了机构的运行稳定性，横向与竖直运动均采用直线导轨做导向，避免长时间运行后出现的行程偏移，驱动端的动力单元与运动模组做了分体式布局，减少运动负载对驱动部件的冲击，同时所有运动部件的走线都内置在模组侧边的走线槽内，避免运行过程中线缆与运动部件产生干涉。

　　皮带输送模组的侧边设置了导向挡边，可防止工件放置后出现偏移掉落，挡边间距可根据工件宽度做小幅调整，适配不同尺寸规格的小型工件转运需求，整套机构的运动逻辑简单，可通过常规IO信号控制，不需要复杂的运动编程，能快速对接现有产线的控制系统，降低现场调试的难度。在结构细节处理上，夹取位置设置了硬限位块，保证每次取料的位置重复精度控制在±0.1mm以内，避免夹取错位导致的工件损伤，皮带张紧结构采用侧边可调式设计，后期维护时不需要拆解整体模组就能快速调整皮带张紧度，降低日常维护的工作量。
