直径60mm可转位T-MAX机用钻头结构

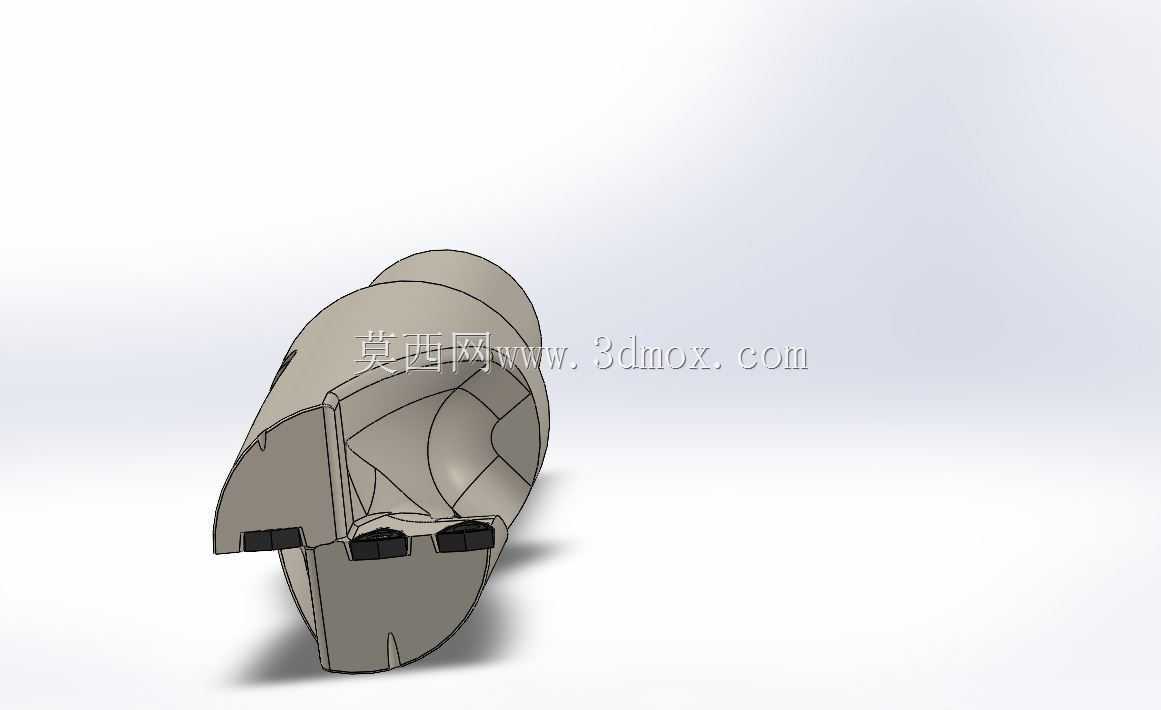

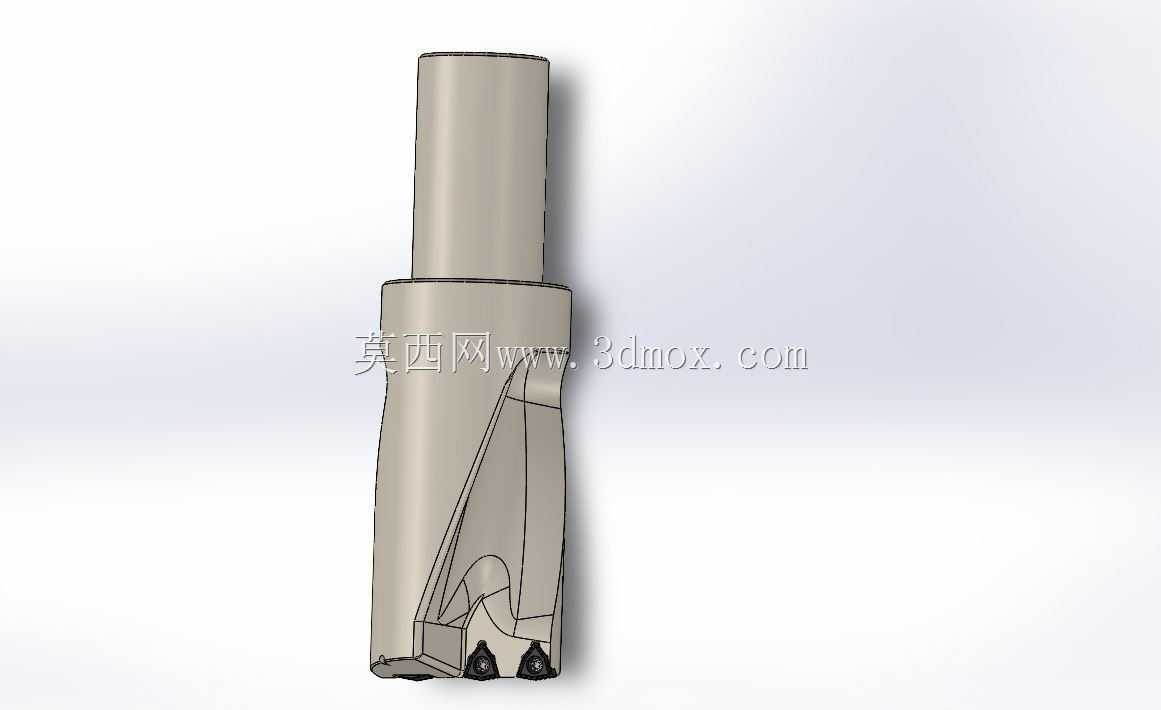

　　这款直径60mm的可转位钻头，主要适配卧式车床、数控车床的刀架安装位，也可在镗床、加工中心的刀具接口上配套使用，针对CA6140这类通用卧式车床的大直径孔加工场景做了安装尺寸适配，直柄夹持段的直径公差控制在h6级别，能直接适配车床尾座套筒、标准钻夹头以及刀塔的侧固式夹持位，无需额外加装变径套即可完成装夹，装夹后刀具的径向跳动量可控制在0.02mm以内，能满足普通钢件、铸铁件的粗加工钻孔精度要求。从结构设计来看，这款钻头采用了T-MAX系列经典的可转位刀片布局，切削端布置了两片带断屑槽的硬质合金刀片，分别承担外刃与内刃的切削负荷，刀片通过沉头螺钉直接固定在刀体的定位槽内，刀片磨损后无需重新刃磨，松开螺钉即可快速更换刀片，

　　大幅减少了机床的停机换刀时间，适合批量零件加工的连续生产场景。刀体的排屑槽采用了大螺旋角的开放式设计，槽面经过抛光处理，切削过程中产生的带状切屑可顺着螺旋槽顺畅排出，不会在孔内出现挤屑、堵屑的问题，能有效避免因排屑不畅导致的孔壁拉伤、刀片崩损问题。刀体的整体长度经过优化，在保证足够刚性的前提下控制了悬伸长度，安装在CA6140车床尾座上时，最大钻孔深度可达到3倍径，能覆盖常规轴类、盘类零件的通孔、盲孔加工需求，切削端的导向棱带做了加宽处理，钻孔过程中可起到自导向作用，无需提前打中心孔即可直接在平整的工件端面钻孔，钻出的孔位偏差可控制在0.1mm以内，孔壁粗糙度能达到Ra6.3级别，可直接满足普通零件的装配孔精度要求，省去后续扩孔、

　　铰孔的工序。在实际加工场景中，这款钻头可适配45号钢、A3钢、灰铸铁等常见机加工材料，切削参数可根据工件材质灵活调整，加工钢件时推荐线速度控制在80-120m/min，进给量控制在0.1-0.2mm/r，搭配乳化液冷却可有效延长刀片使用寿命；加工铸铁时可采用干式切削，适当提高进给量提升加工效率。刀体的夹持段做了表面淬硬处理，硬度达到HRC45以上，反复装夹不会出现夹持面压痕、变形的问题，长期使用也能保证装夹精度，切削端的刀体部分采用了合金钢材质，经过调质处理后整体刚性充足，大进给切削时不会出现刀体颤振、让刀的问题，能保证钻孔的圆柱度与尺寸一致性。
