CA6140车床配套胎圈滚轮结构设计

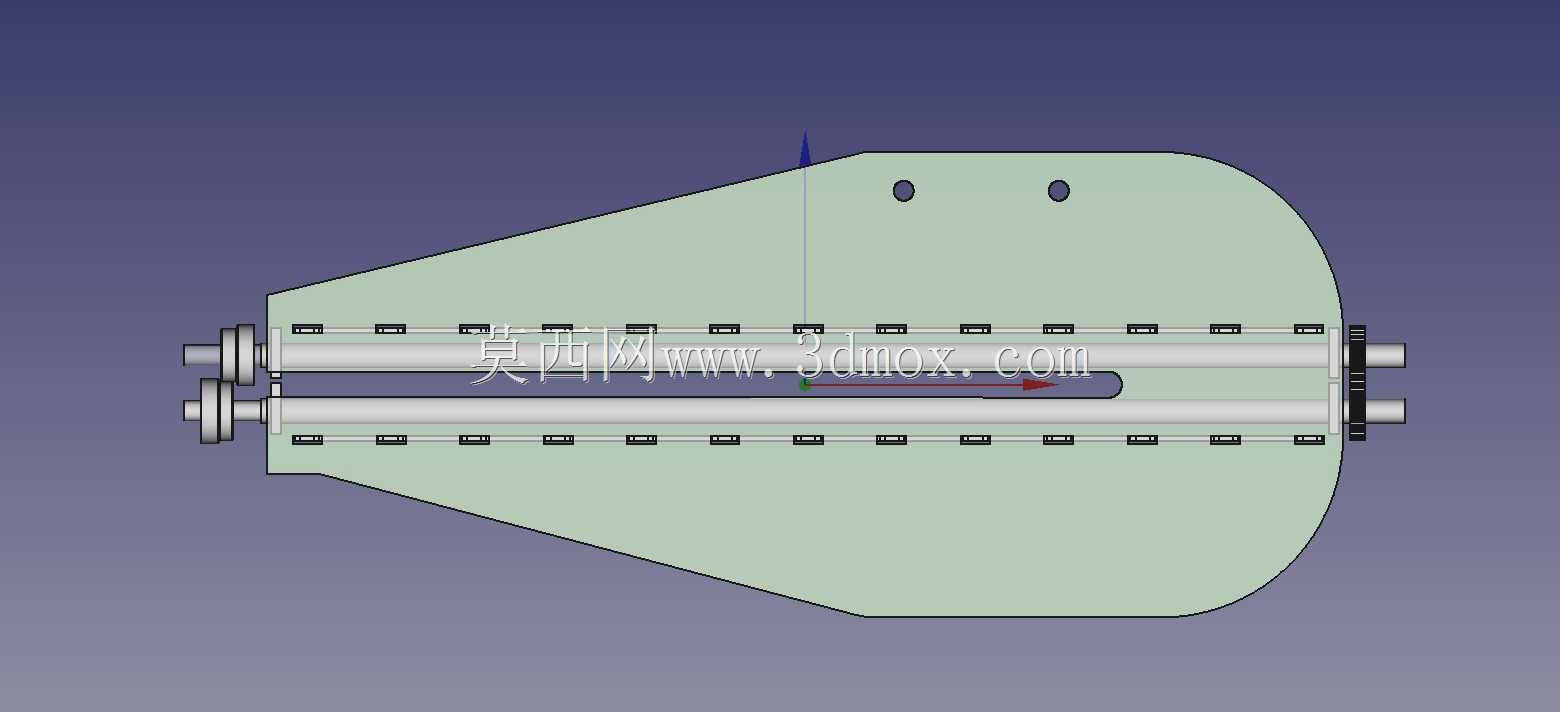

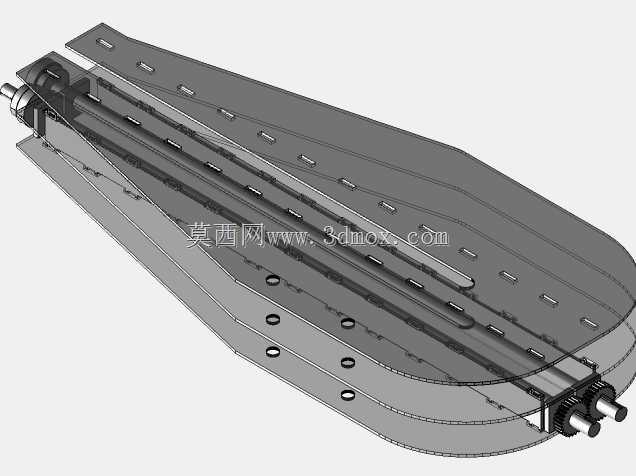

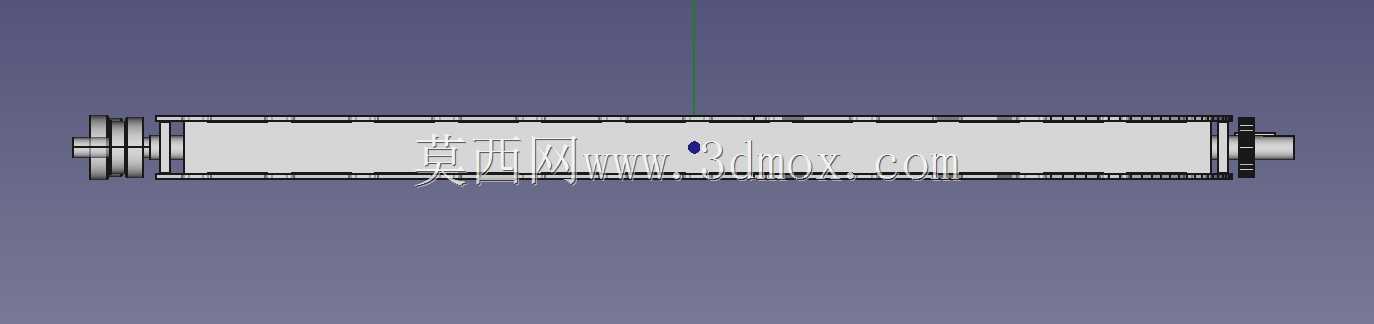

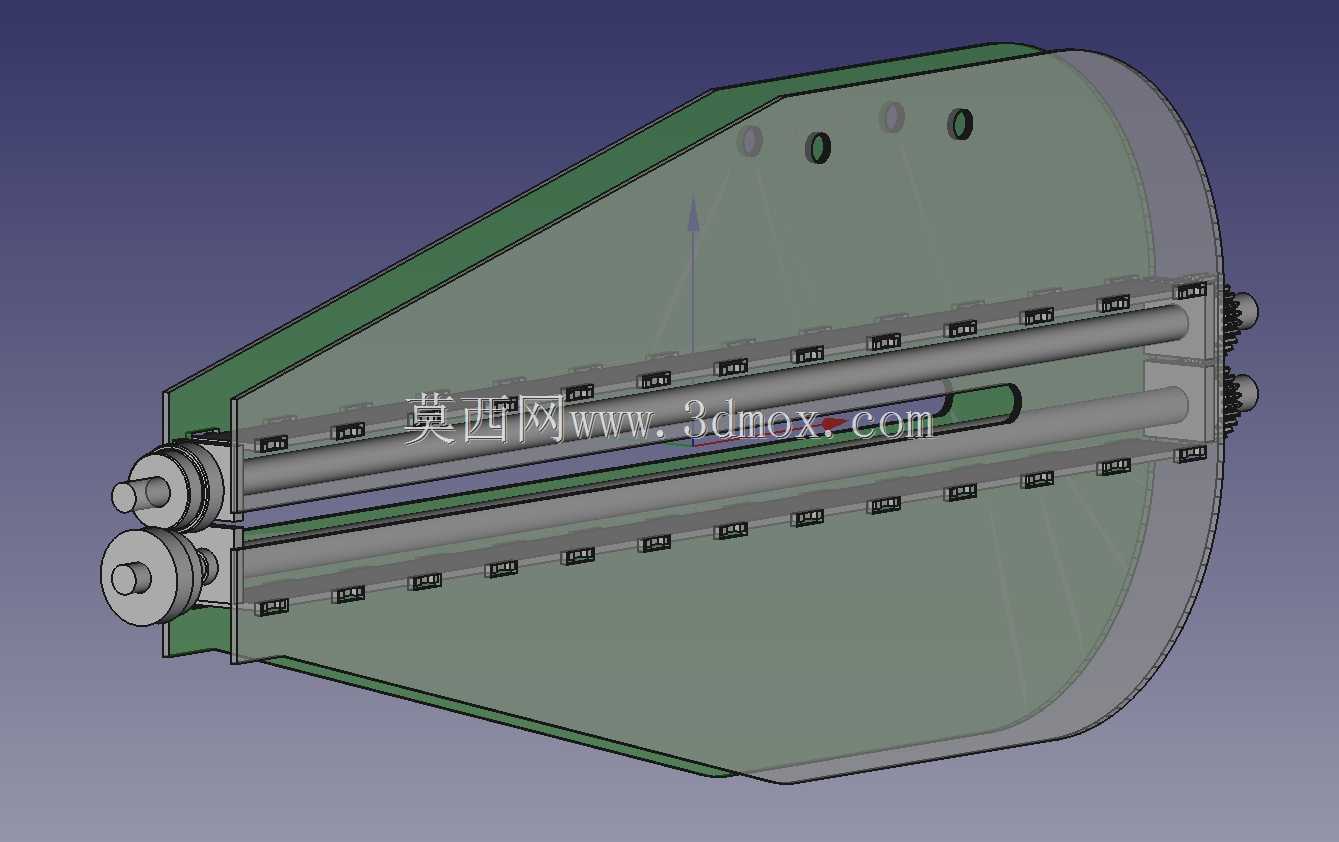

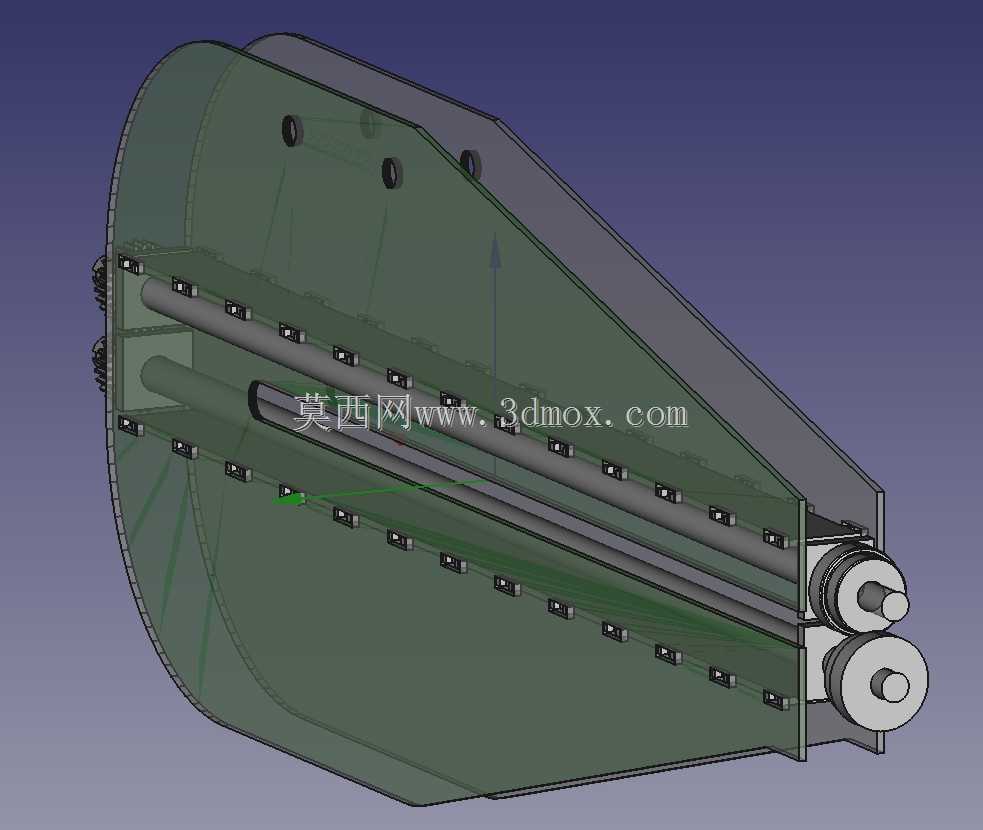

　　这款胎圈滚轮结构主要适配CA6140普通车床的胎圈加工工序，在轮胎钢圈成型配套的车削加工环节中承担工件承托与滚动进给的辅助作用，可在车床加工胎圈类环形薄壁工件时，抵消工件装夹后的径向跳动，避免薄壁件因卡盘单点夹持产生的形变问题。从结构设计来看，整体采用双侧平行辊轴搭配弧形护板的布局，两根平行布置的辊轴沿工件轴向排布，辊轴表面等距设置限位凸台，可适配不同宽度规格的胎圈工件定位，辊轴两端通过带座轴承与侧护板连接，转动阻尼控制在合理区间，既能保证工件随主轴转动时辊轴同步随动，又不会因间隙过大产生窜动。弧形护板的轮廓完全匹配胎圈工件的外圆弧度，安装时护板与工件外圆保留1.5-2mm的安全间隙，既可以阻挡加工过程中铁屑飞溅进入辊轴转动副，

　　也能在工件意外松脱时起到临时防护作用，避免工件飞出造成安全隐患。设计过程中充分考虑了CA6140车床的中拖板安装边界，整体底座的安装孔位完全匹配中拖板原有的刀架安装螺孔位置，不需要对车床本身进行二次改装，直接替换原有方刀架位置即可完成安装，整体安装后的外伸尺寸控制在中拖板行程范围内，不会影响车床原有的横向、纵向进给行程，也不会与卡盘、尾座产生运动干涉。辊轴的选材采用40Cr调质处理，表面硬度达到HRC28-32，既保证足够的耐磨性，长期承受工件滚动摩擦不会出现过早磨损，也具备足够的韧性，避免受工件冲击出现断裂问题。在实际加工场景中，搭配该滚轮结构加工胎圈类薄壁环形件时，可将工件的圆柱度误差控制在0.02mm以内，

　　相比单纯卡盘夹持的加工方式，薄壁件的装夹变形率降低60%以上，同时不需要额外搭设中心架，大幅缩短工件装夹找正的辅助时间，尤其适合小批量多规格的胎圈类零件车削加工。结构上的辊轴采用快拆式设计，两端的轴承端盖通过内六角螺钉固定，当辊轴出现磨损需要更换时，不需要拆解整个护板结构，仅需拆除端盖即可抽出辊轴完成更换，日常维护时仅需定期向轴承注油孔加注锂基脂，即可保证长期稳定运行，整体结构没有复杂的异形零件，所有零部件均为常规机加工可实现的结构，加工制造成本较低，适配车间常规的加工能力，不需要特殊工艺即可完成整套结构的制作装配。
