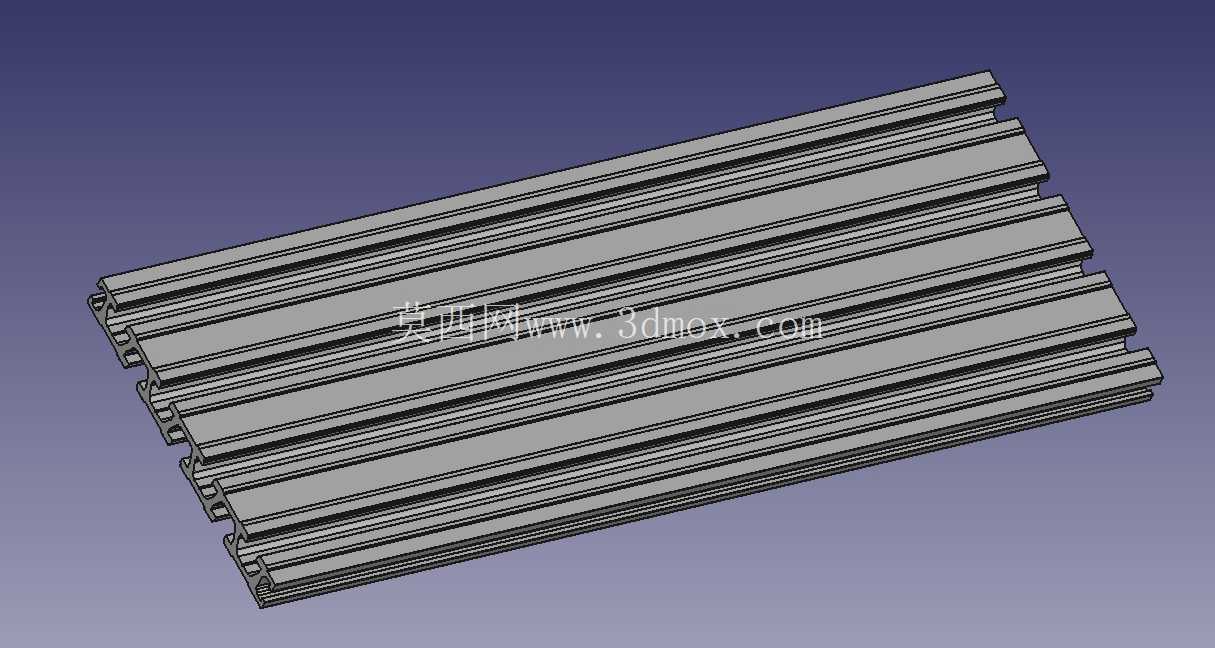

180×20规格长条形工业铝挤压型材

　　在自动化生产线机架搭建、设备防护围挡安装、小型工装夹具基座固定这类场景里，这类窄幅长尺寸铝挤压型材的使用频率一直很高，很多做非标设备的结构工程师在做轻量化框架选型时，都会优先考虑这类截面经过优化的挤压铝件，毕竟相比焊接方钢，它的装配效率更高，后期调整改造也不需要动火切割，只需要配套标准紧固件就能完成拼接。这款型材的截面宽度控制在180mm，厚度方向仅20mm，总长度做到500mm，刚好适配很多小型设备的侧边安装位、输送线的侧挡条安装、或者是小型操作台面的边缘加强结构，不会因为截面过宽占用过多设备内部空间，也不会因为厚度太薄导致受力后出现明显形变。

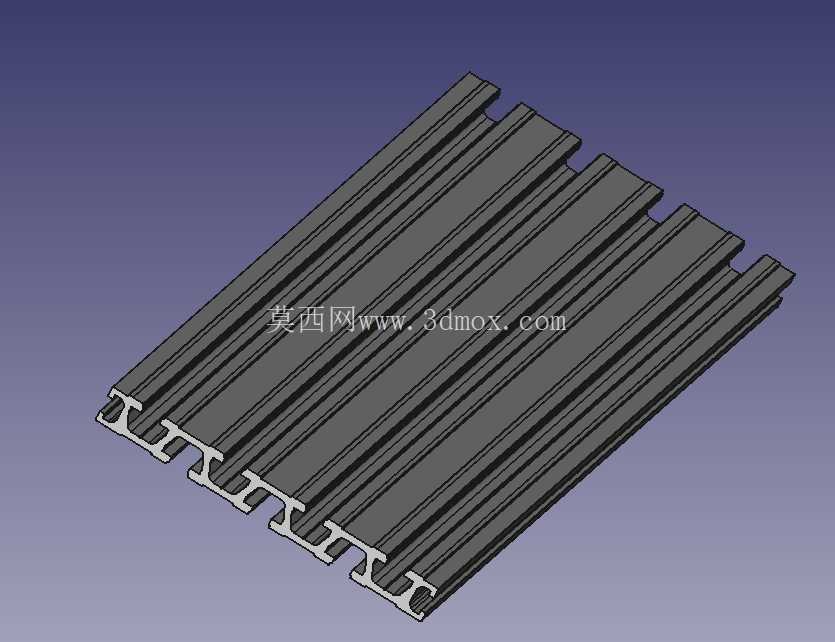

　　从截面结构来看，这款型材采用了多道平行的加强筋设计，筋条之间预留了标准的T型槽安装位，不需要额外在型材表面打孔攻丝，配套的T型螺栓可以直接卡入槽内，在长度方向任意位置固定外接配件，不管是安装光电传感器支架、小型气动元件固定座，还是固定走线槽、防护亚克力板，都能灵活调整安装位置，不需要提前做精准的孔位定位，能大幅降低现场装配的调整难度。型材两侧的安装边做了等厚设计，和相邻型材拼接时可以做到端面齐平，拼接缝隙能控制在0.1mm以内，做设备外防护时不会出现明显的拼接台阶，外观平整度更好。

　　在设计这类型材的三维模型时，首先要确认挤压工艺的拔模角度，所有筋条的侧面都预留了符合挤压生产要求的微小拔模斜度，避免挤压生产时出现粘模、表面拉伤的问题，同时截面的所有转角都做了R0.5的圆角过渡，既可以消除挤压时的应力集中点，也能避免安装时尖锐边角划伤操作人员。型材的安装边界需要重点考虑，当它作为水平承载构件使用时，两个支撑点的间距不能超过400mm，否则中部受载后会出现超过允许范围的绕度，影响上面安装的精密元件的定位精度；如果是作为竖直方向的支撑构件使用，单根型材的悬臂长度不能超过600mm，搭配对应的角码连接件后，能承受不超过15kg的垂直载荷，完全满足小型传感器、走线组件、轻型气动元件的安装承重需求。很多工程师在做小型检测设备的框架设计时，会用这款型材做设备的侧边横梁，在上面安装光栅传感器的固定支架，因为型材的直线度能做到每米长度误差不超过0.3mm，安装后的光栅对射精度不会因为型材本身的形变出现偏差；还有一些流水线的侧边挡边，也会选用这个规格的型材，它的厚度刚好和常用的18mm厚工装板边缘齐平，不会突出板面影响工件流转，表面做阳极氧化处理后，耐磨性能比普通喷漆钢材更好，长期和工件摩擦也不会出现表层脱落掉漆的问题。

　　在做三维建模的时候，要特别注意截面槽口的尺寸精度，槽口的开口宽度、内部卡位的尺寸都要和常用的标准T型螺栓尺寸匹配，不能出现尺寸偏差导致螺栓卡不进去或者间隙过大松动的问题，同时型材两端的端面要做平整处理，和端盖配件配合时能完全贴合，不会出现端盖翘起的情况。另外这款型材因为截面宽度较大厚度较薄，挤压生产时的出料冷却阶段要控制好校直的力度，避免出现侧向扭曲，模型里也预留了校直工艺对应的工艺基准面，方便生产过程中做形位公差检测。在实际选型使用时，还要注意如果应用在有腐蚀性介质的车间环境里，要选择表面做了硬质阳极氧化的版本，普通氧化层在长期接触切削液、弱酸碱雾气的环境下容易出现表层腐蚀，影响型材的外观和使用寿命；如果是用在洁净车间的设备上，还要确认型材表面的氧化层没有颗粒凸起，避免积尘影响洁净度要求。
