钣金外壳检测用托盘输送机构设计

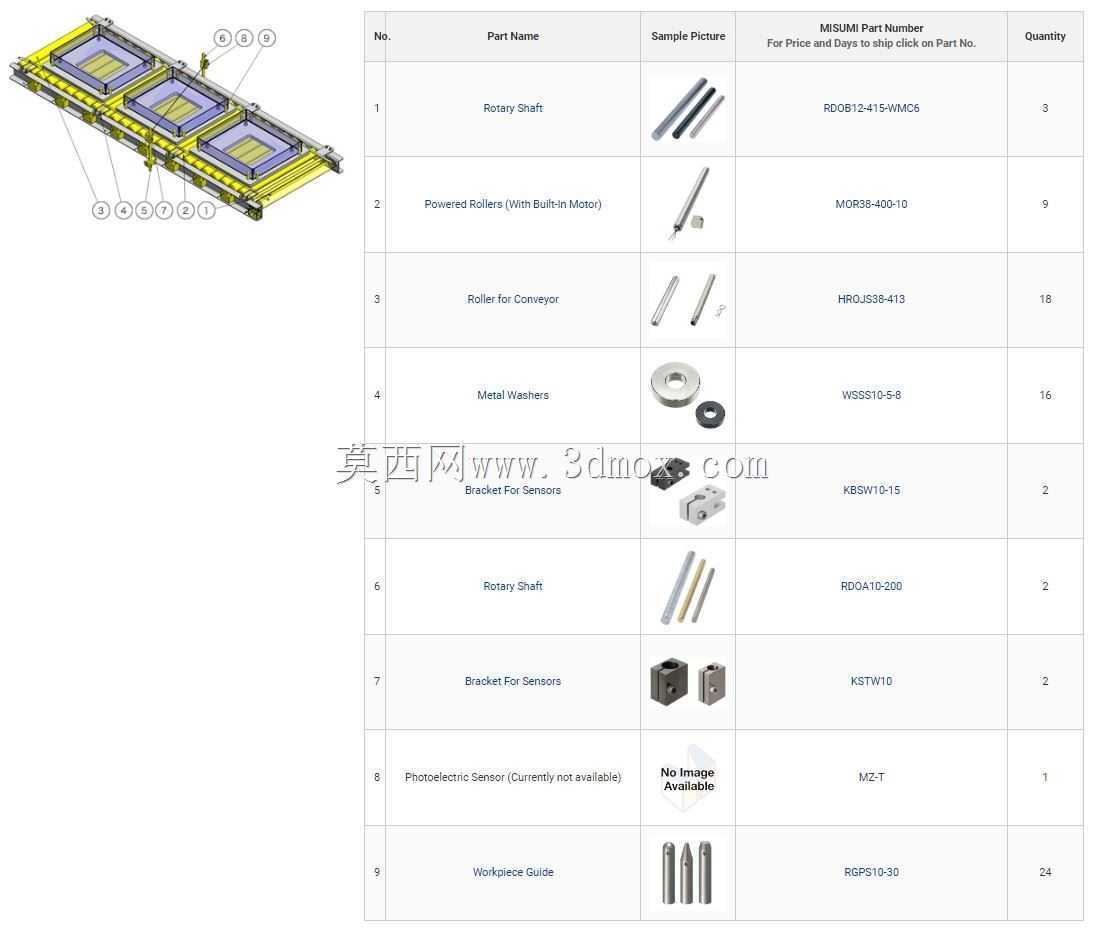

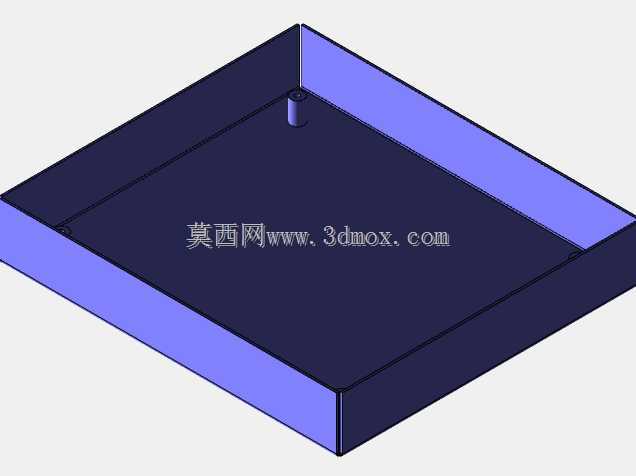

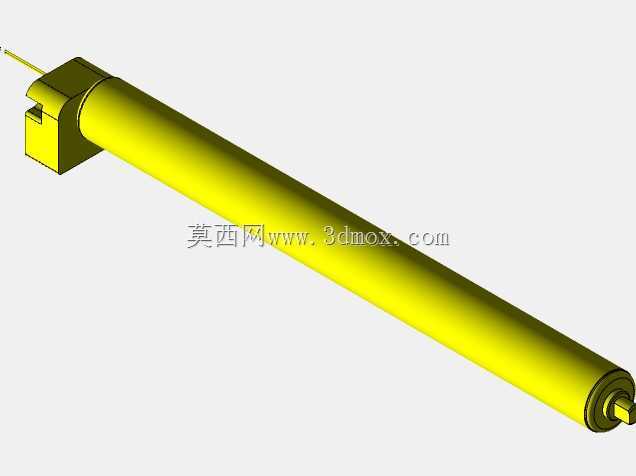

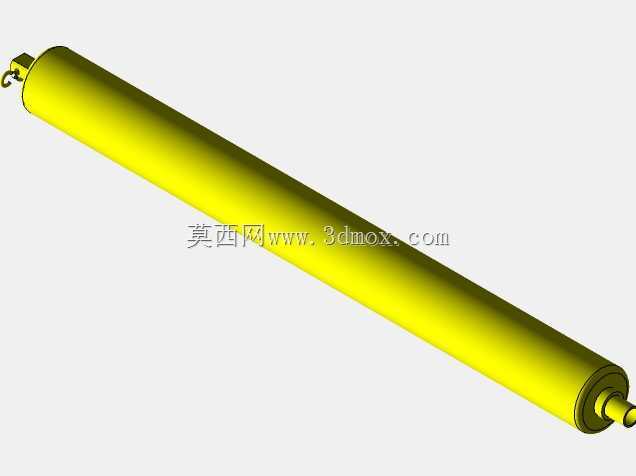

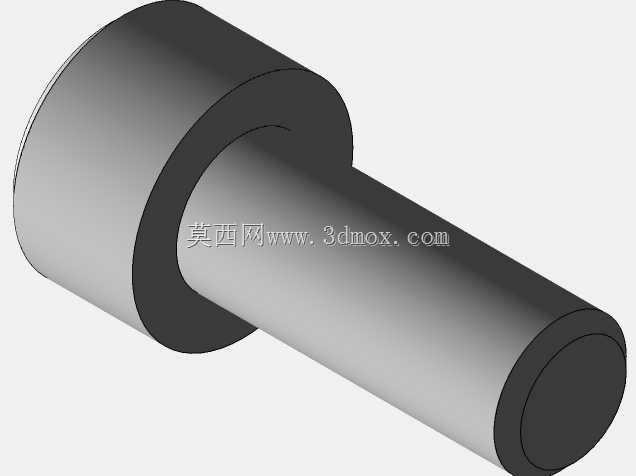

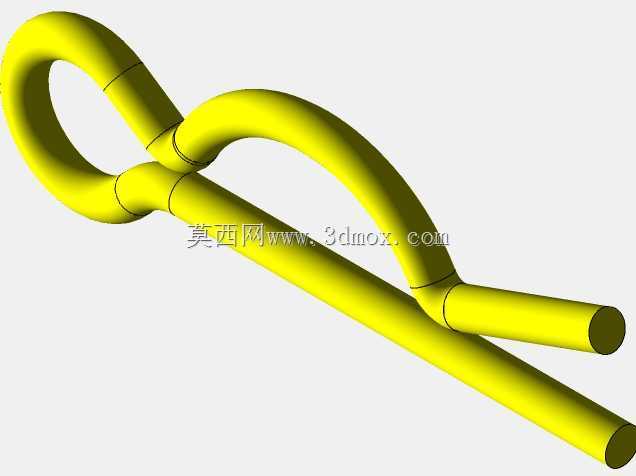

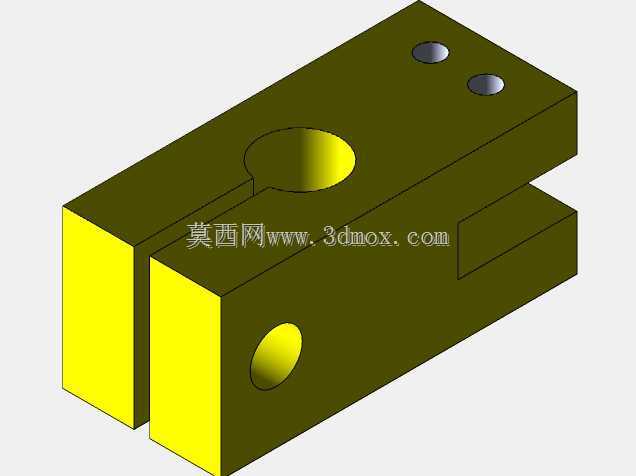

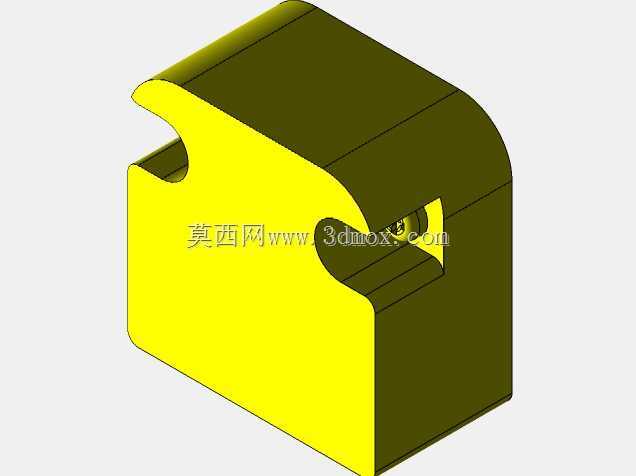

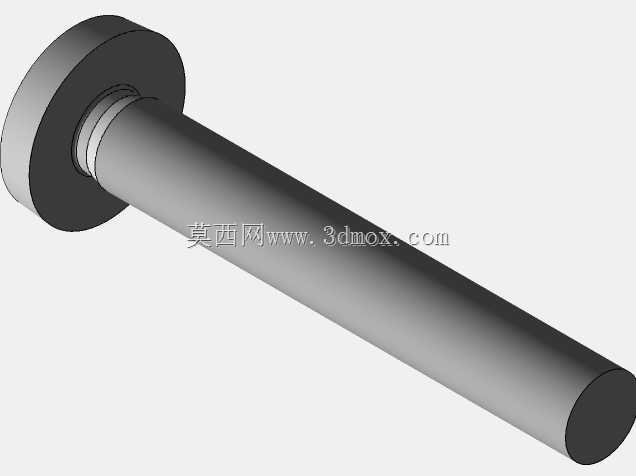

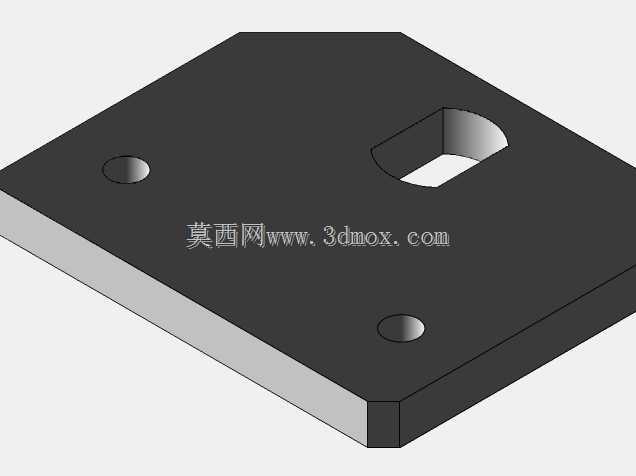

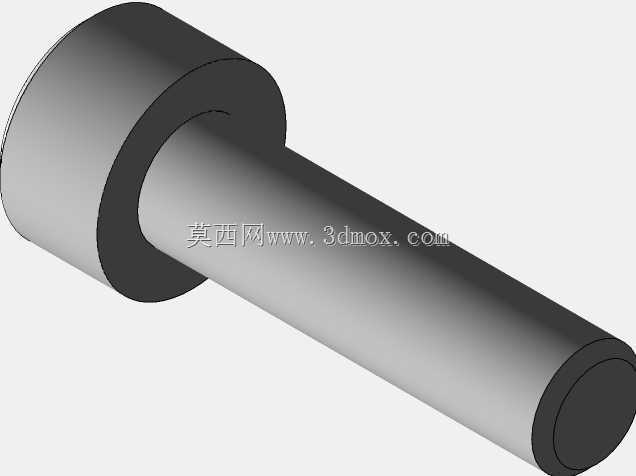

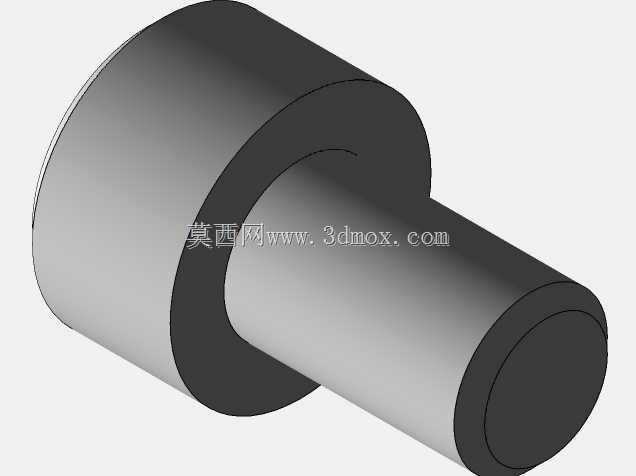

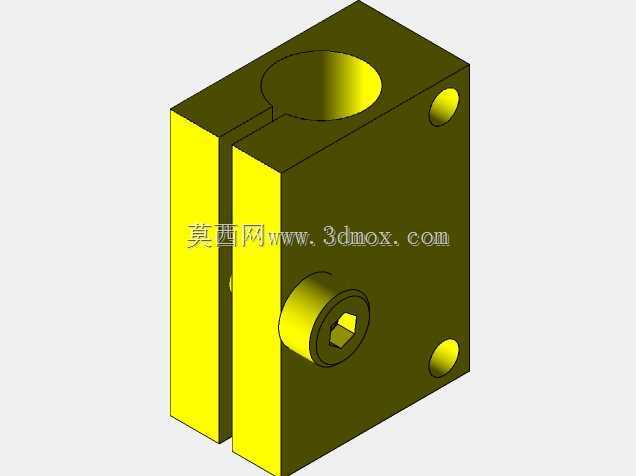

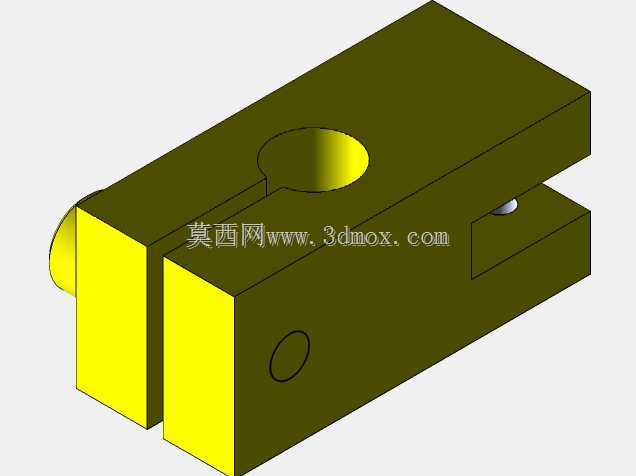

　　该输送机构主要面向钣金加工产线的在线检测工位设计，用于承载钣金外壳类工件完成检测工序的流转输送，适配产线节拍化检测作业需求，可直接对接前后段加工或分拣工位，减少人工转运带来的磕碰与定位偏差问题。设备采用电动辊筒作为动力输出单元，无需额外配置独立外置驱动电机，将动力集成于辊身内部，大幅压缩机架侧边的安装占用空间，适配紧凑布局的车间产线改造场景，避免额外增设电机安装座带来的干涉问题。设计阶段首先针对目标工件的承载需求做力学核算，针对8kg重量的托盘工件，取滚动摩擦系数0.04核算所需切向驱动力，再结合电动辊筒启动瞬时的输出扭矩、传动效率折减，核算单根辊筒的实际输送能力，同时预留足够的安全余量，确保负载始终依托两根以上辊筒形成稳定支撑，

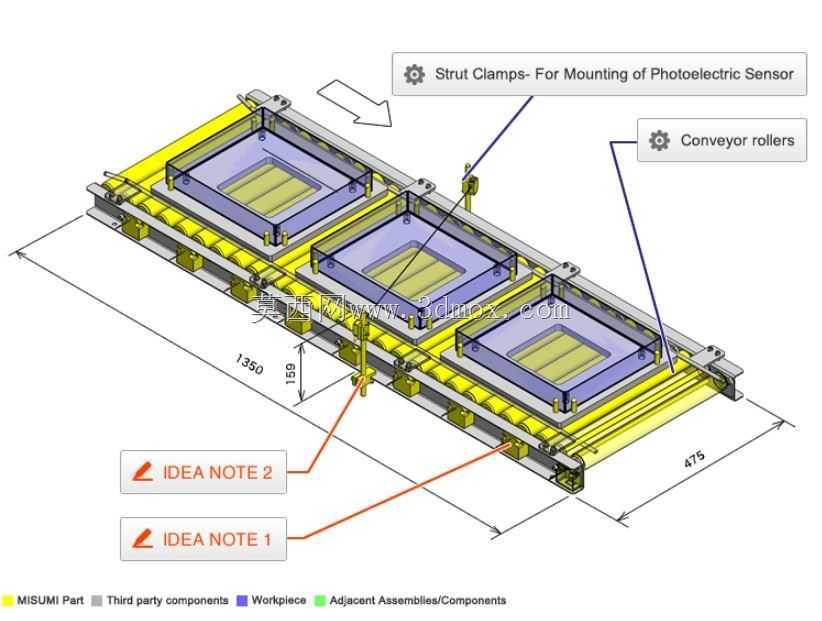

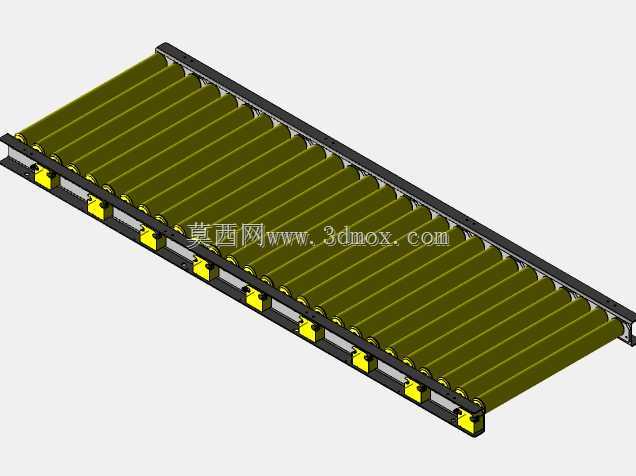

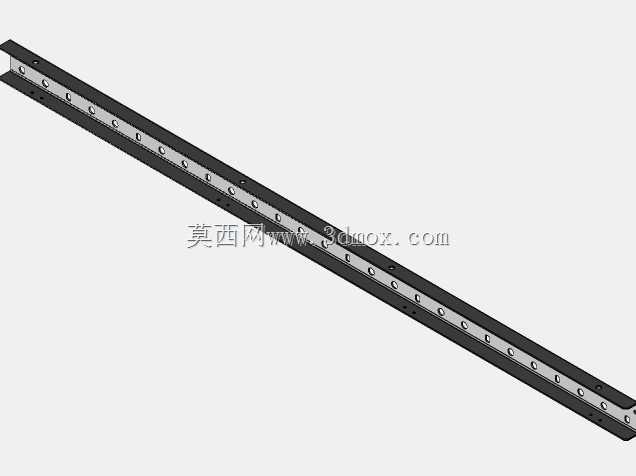

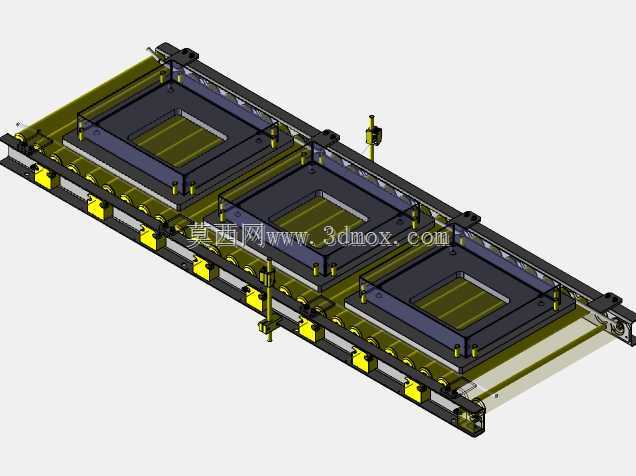

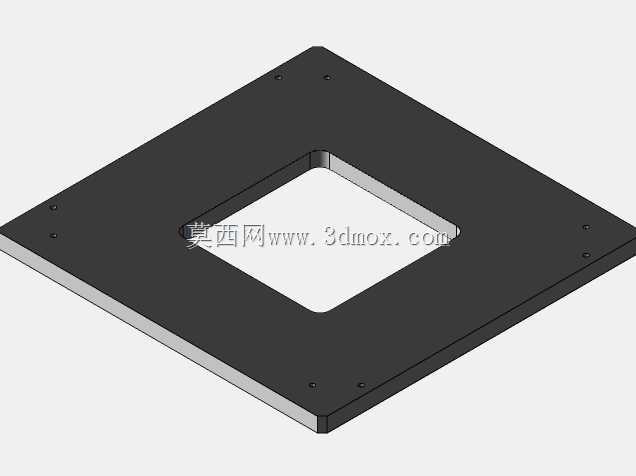

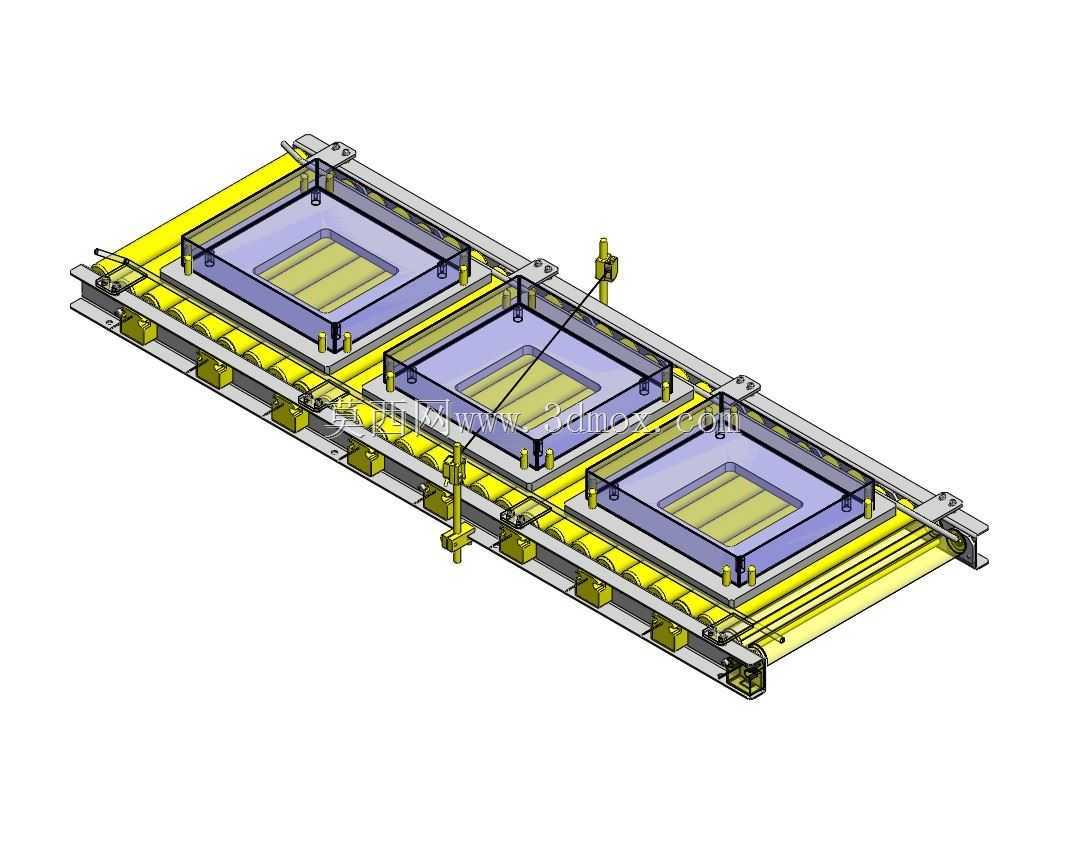

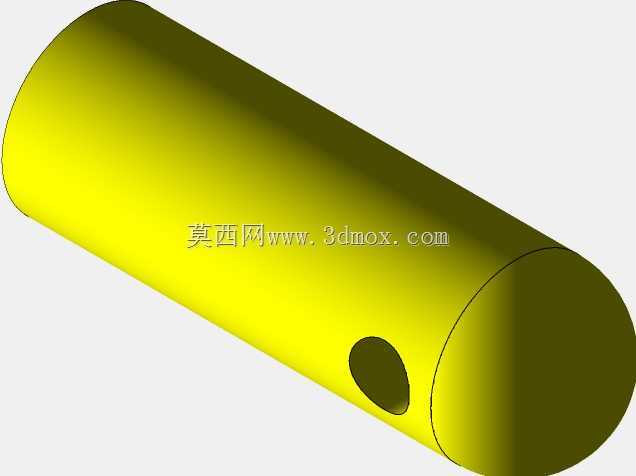

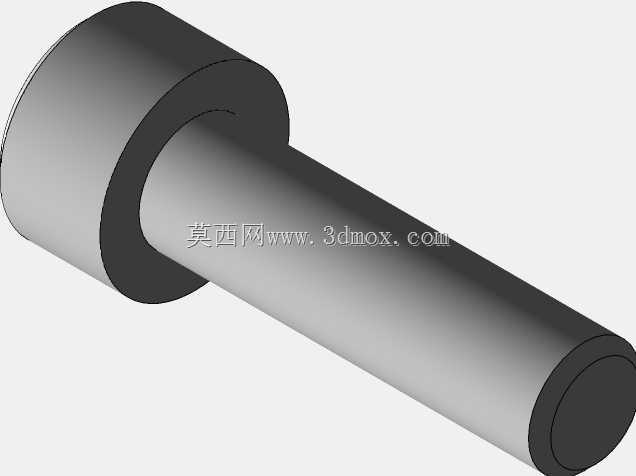

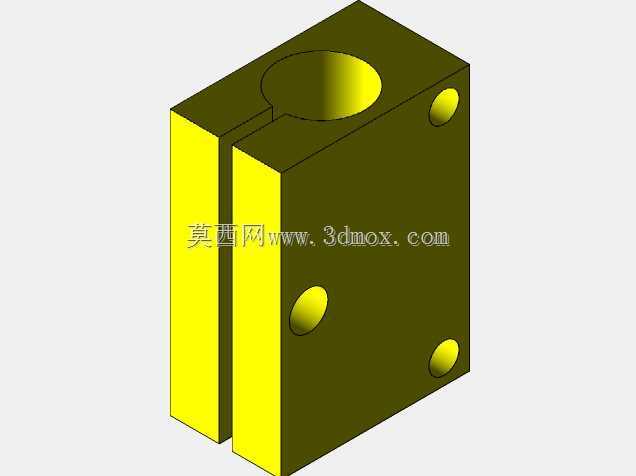

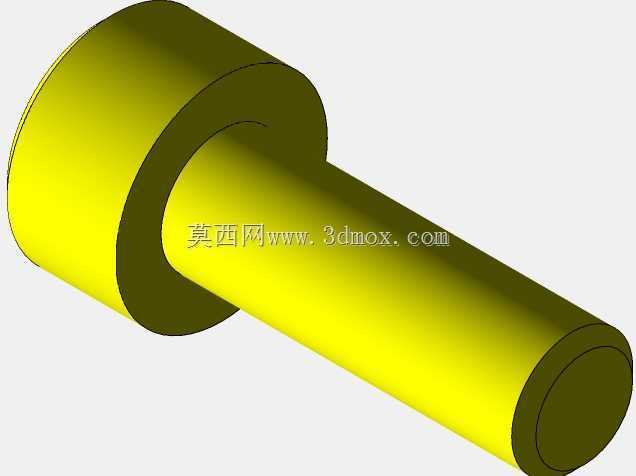

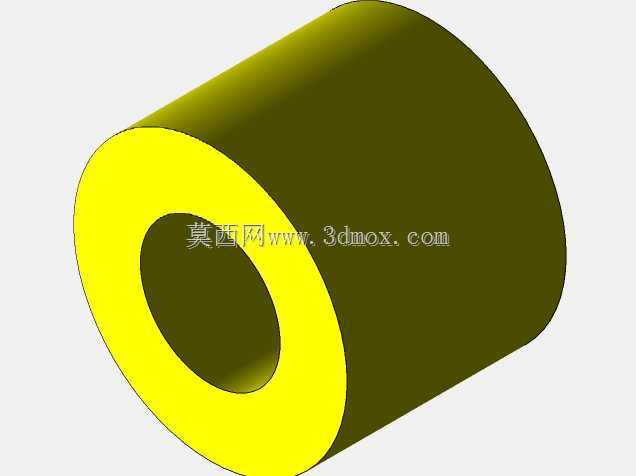

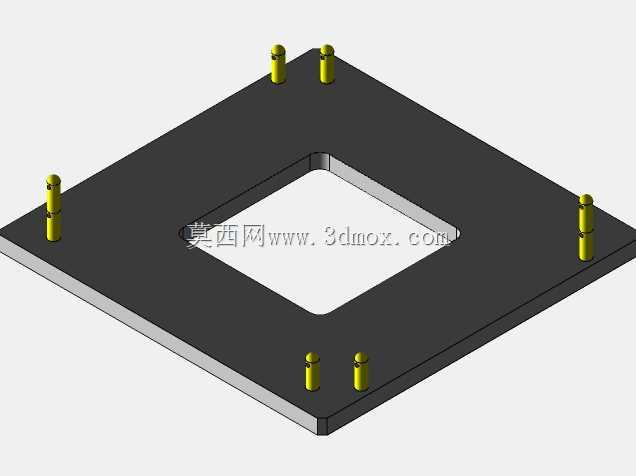

　　避免单点承载带来的辊筒偏磨或工件卡滞问题。机架导轨宽度设置为345mm，整体外部安装边界控制在宽475mm、长1350mm、高159mm范围内，适配托盘工件270×305×50mm的外形尺寸，辊筒选用直径80mm规格，单根有效承载长度400mm，有效输送宽度320mm，可兼容同尺寸范围内多规格钣金外壳的输送需求。考虑到实际产线运行中可能出现的辊轮负载偏移、电机转速波动、托盘装配误差等工况，设计时在核算单辊足够承载的基础上，仍配置双辊配合单组装配托盘的支撑结构，避免极端工况下工件错位、输送卡顿的问题。设备整体采用模块化框架设计，黄色辊道段为动力输送区，上方设置透明防护与定位挡边结构，可在输送过程中对托盘进行侧向导向，防止工件偏移掉落，

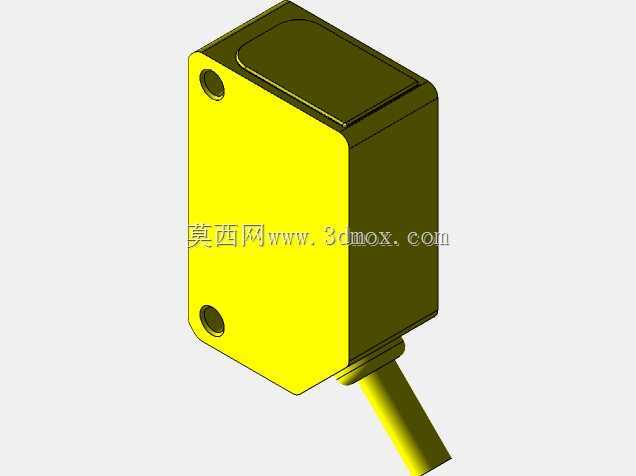

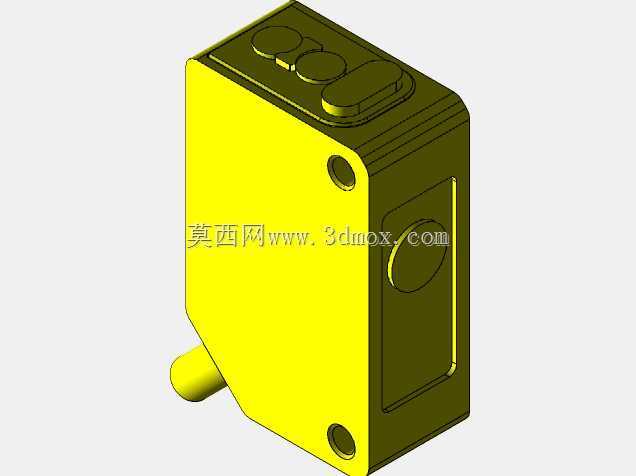

　　同时预留检测传感器的安装位，可直接对接光电检测、视觉检测等工位的信号触发需求，无需额外对机架做二次打孔改装。该结构可直接集成到自动化检测流水线中，作为工件在检测工位的输送载体，也可单独作为短距离工件转运单元使用，适配多品种小批量的钣金加工产线柔性布局需求。
