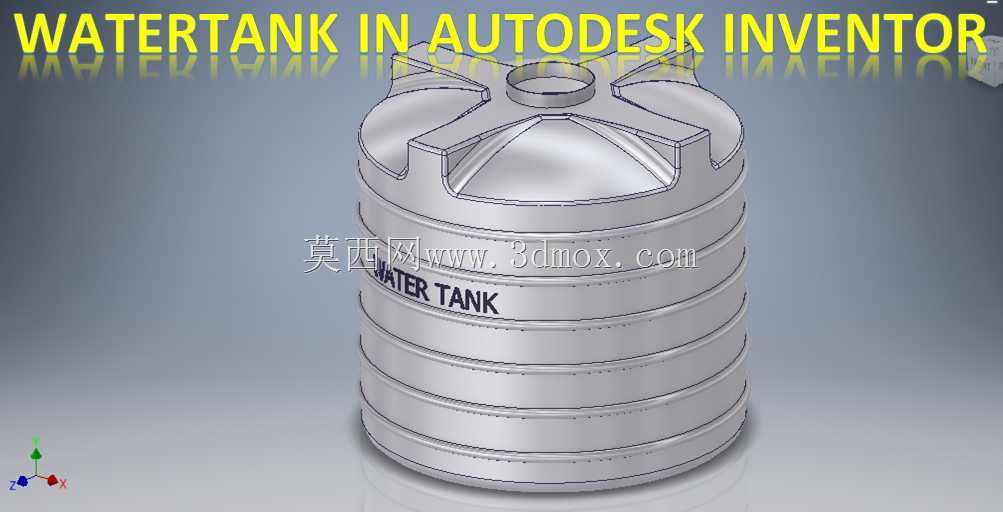

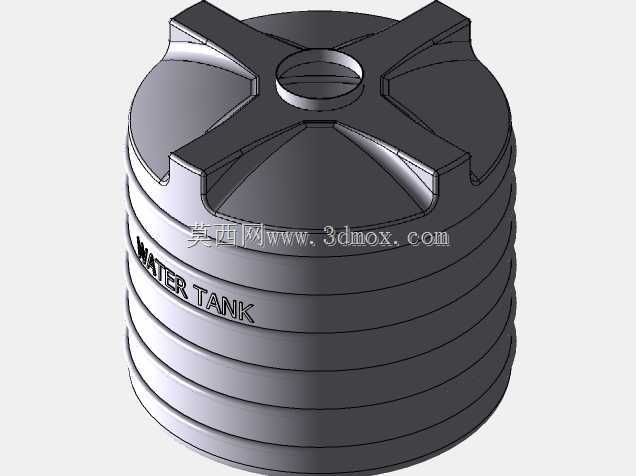

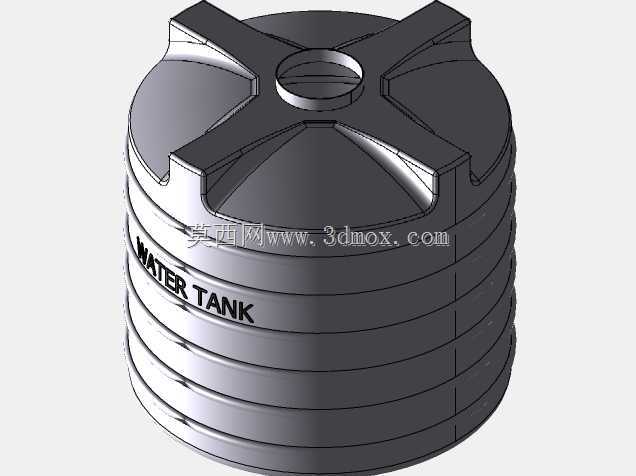

立式大容量储水水箱三维结构设计

　　这款立式储水水箱的三维结构设计，首先要匹配民用供水、小型工业储液、农业灌溉中转的实际使用场景，日常可用于市政供水二次储水、厂区生产循环水暂存、农用灌溉水储放，也可适配低腐蚀性化工溶液的常温存储需求，适配多数户外、室内安装场景，不需要额外搭建复杂的支撑基座，平整硬化地面即可放置。从功能特性来看，罐体采用一体成型的结构逻辑，侧壁设置多道环形加强筋，每道加强筋的凸起高度和过渡圆角都经过受力校核，满水状态下可抵消侧壁的静水压力，避免长期使用出现鼓胀变形；顶部设计有十字交叉的加强筋结构，同时预留了标准口径的进水口安装位，可适配常用的管道法兰、快接接头，顶部边缘做了圆弧翻边处理，既提升了顶部的承重能力，人员临时踩踏检修时不会出现局部塌陷，

　　也能避免边缘应力集中导致的开裂。罐体底部设计有内凹的支撑底脚，和地面接触的环形支撑面做了加宽处理，降低单位面积的地面压强，同时底脚的内凹结构可适配叉车转运的叉齿间距，短距离移位不需要额外吊装设备。设计过程中优先考虑了滚塑成型的工艺特性，所有转角位置都采用了不小于R5的过渡圆角，避免成型过程中出现原料堆积不均、壁厚差过大的问题，罐体整体壁厚控制在均匀区间，侧壁和底部的壁厚差不超过15%，保证整体抗冲击性能，即使在低温环境下受到外力碰撞也不易出现脆裂。安装边界方面，罐体的外径尺寸适配常规的1米、1.2米宽度的入户门、楼道通道，不需要拆解即可完成室内搬运，顶部进水口的中心位置和罐体中心重合，连接管道后不会产生偏载力矩，

　　罐体侧面可根据使用需求开孔加装出水接头、液位计接口，开孔位置的加强结构在建模时已经预留了加厚区域，后期现场开孔不会影响整体结构强度。建模过程中对罐体的内部容积做了精准核算，有效容积和标称值的误差控制在1%以内，同时模拟了满水状态下的应力分布，对加强筋的间距、高度做了多轮优化，在保证结构强度的前提下尽可能降低原料用量，兼顾使用性能和生产成本。
