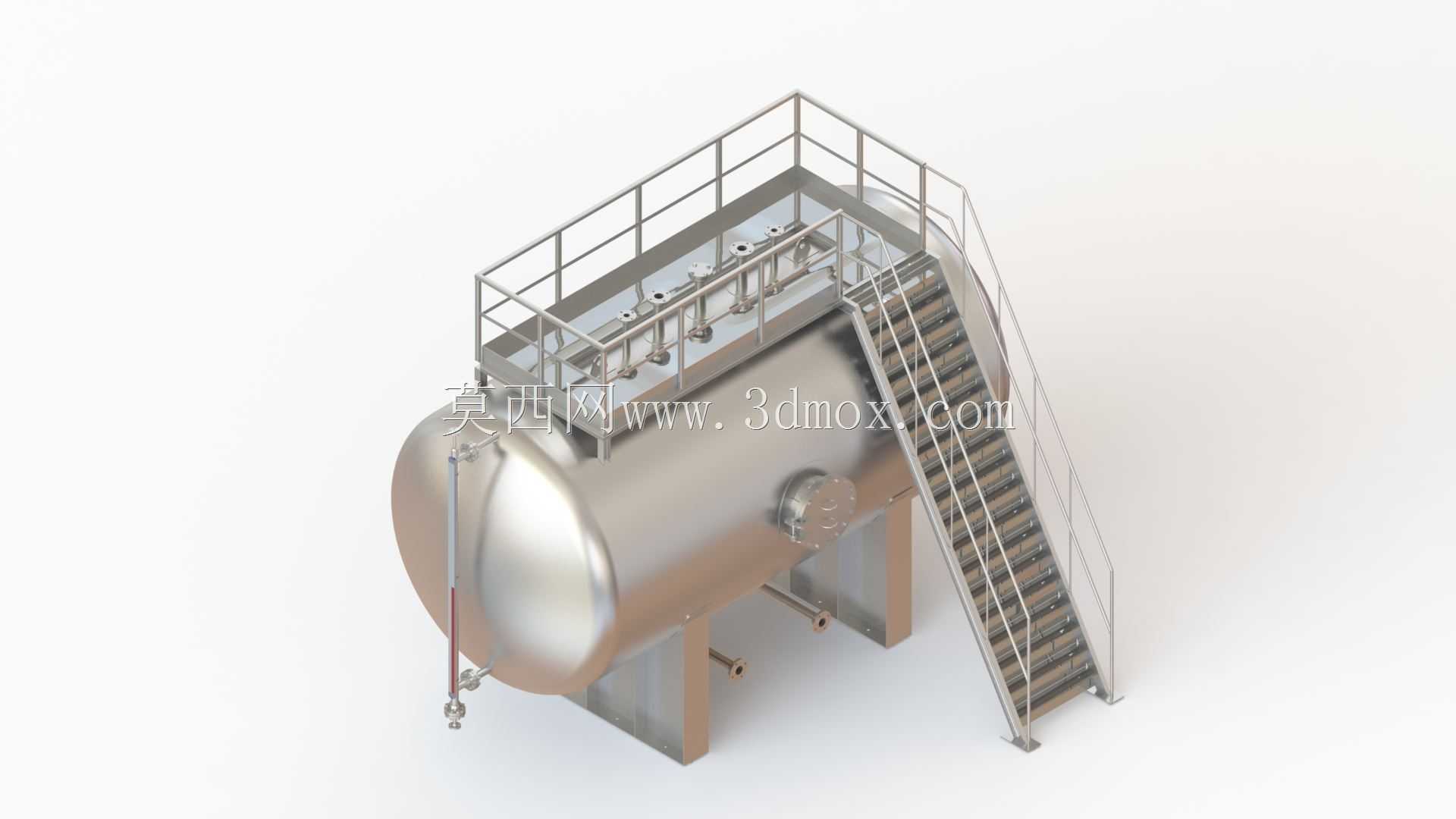

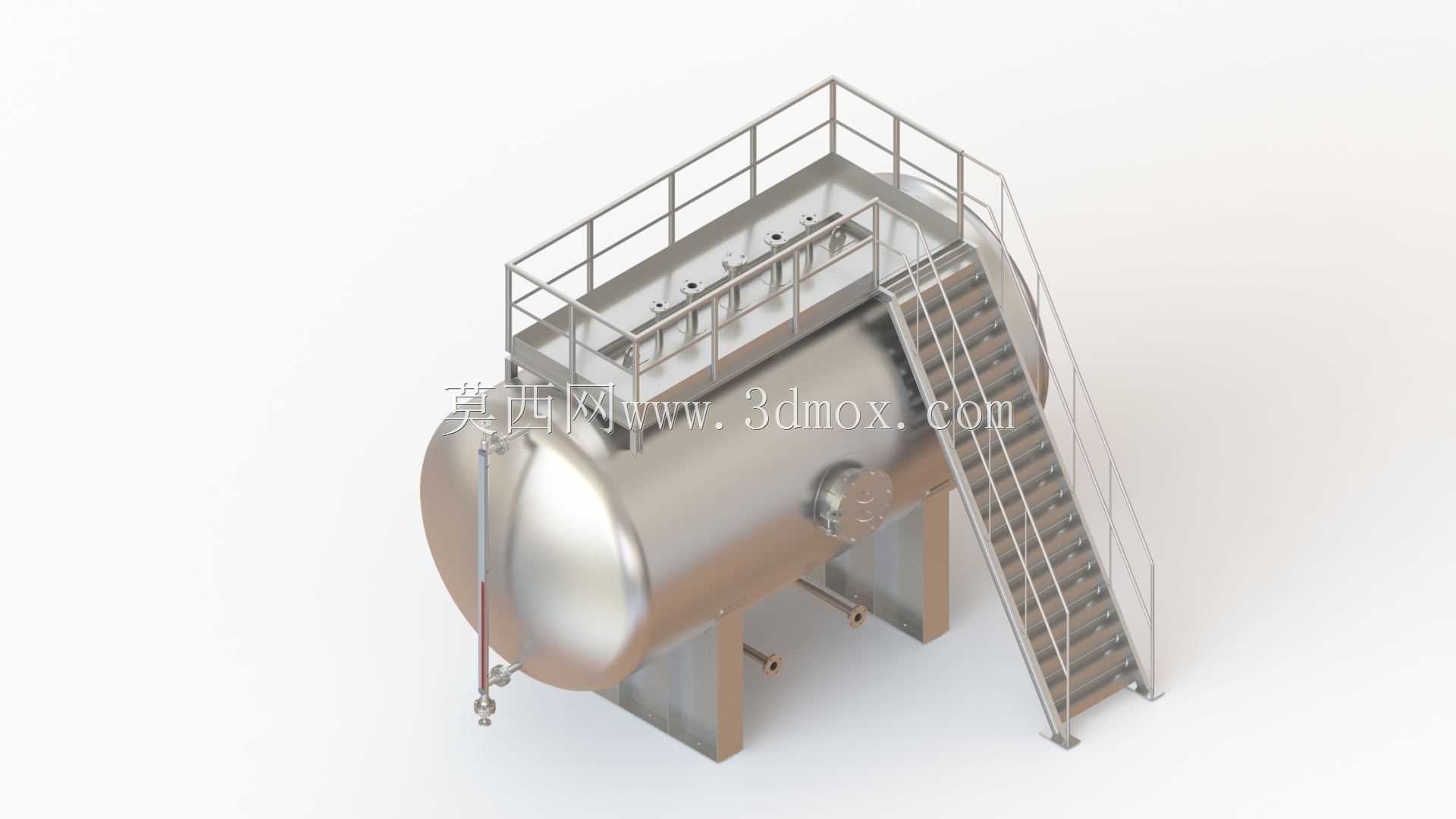

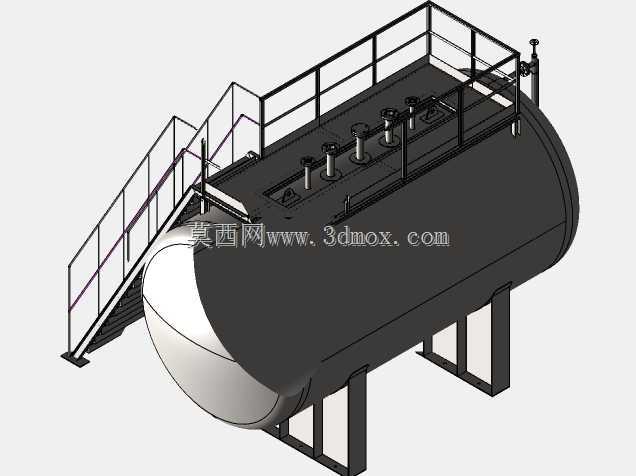

20kL卧式工业储水罐带操作平台爬梯结构

　　这款卧式储水罐主要面向工业厂区生产供水、工艺循环水暂存、消防应急储水等场景设计，也可适配中小型净水处理场站的中间储水环节，区别于立式储罐，卧式结构的重心更低，对场地基础的单位面积承压要求更小，适合在层高受限、地基承载力一般的车间外围或厂区空地布设。罐体采用标准椭圆封头焊接结构，相比平盖封头受力更均匀，能承受常规常压带微压的储水工况，筒体上预留的多组法兰接口可分别对接进水管、出水管、溢流管、排污管以及液位检测组件，侧部安装的玻璃管液位计可直观读取罐内实时水位，无需额外供电即可完成液位巡检，适配无外接电源的户外布设场景。顶部的操作平台采用防滑格栅板铺设，周边设置1.2米高的安全防护栏杆，栏杆底部带100mm高的挡脚板，

　　避免巡检时工具或杂物滚落，配套的斜爬梯倾角设置为45度，踏步采用防滑花纹钢板制作，梯身两侧带扶手，人员上下时可稳定扶持，爬梯与平台、罐体支腿之间采用螺栓连接，运输时可拆分，现场安装无需大量焊接作业。设计阶段优先考虑了安装边界的适配性，罐体支腿采用型钢焊接制作，支腿底部预留地脚螺栓安装孔，安装时需保证基础平面水平度偏差不超过千分之二，避免罐体倾斜导致液位检测失准、局部应力集中。罐体顶部的人孔设置在平台覆盖范围内，检修人员可通过爬梯到达平台后直接开启人孔进入罐内清理水垢、检修内部防腐层，无需额外搭设临时脚手架。筒体上的接口位置可根据实际管路走向调整法兰朝向，建模时已将各接口的法兰尺寸、螺栓孔分布做了参数化预留，

　　设计人员可直接对接厂区现有管路的法兰标准做适配修改，无需重新绘制法兰模型。整体结构做了圆角过渡处理，避免尖锐棱角带来的磕碰风险，罐体外部可根据使用场景做防腐涂层或保温层包覆，模型已预留保温层的安装间隙，不会出现保温后爬梯、平台与罐体干涉的问题。支腿的高度设置兼顾了底部排污阀的操作空间，排污口距离地面留有足够的安装余量，可直接对接排污管路或安装阀门，无需额外抬高罐体。
