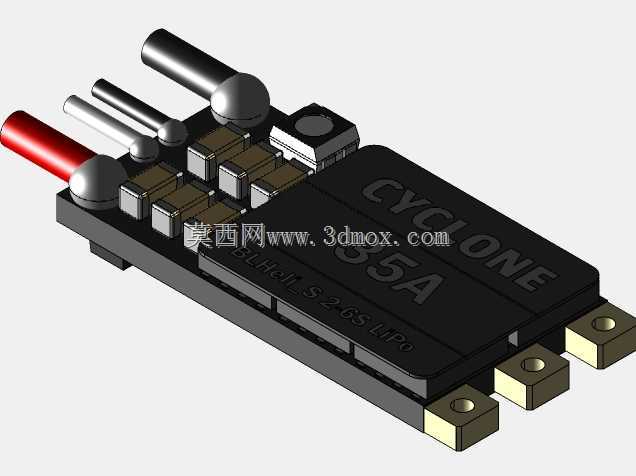

35A航模无刷电子调速器结构设计

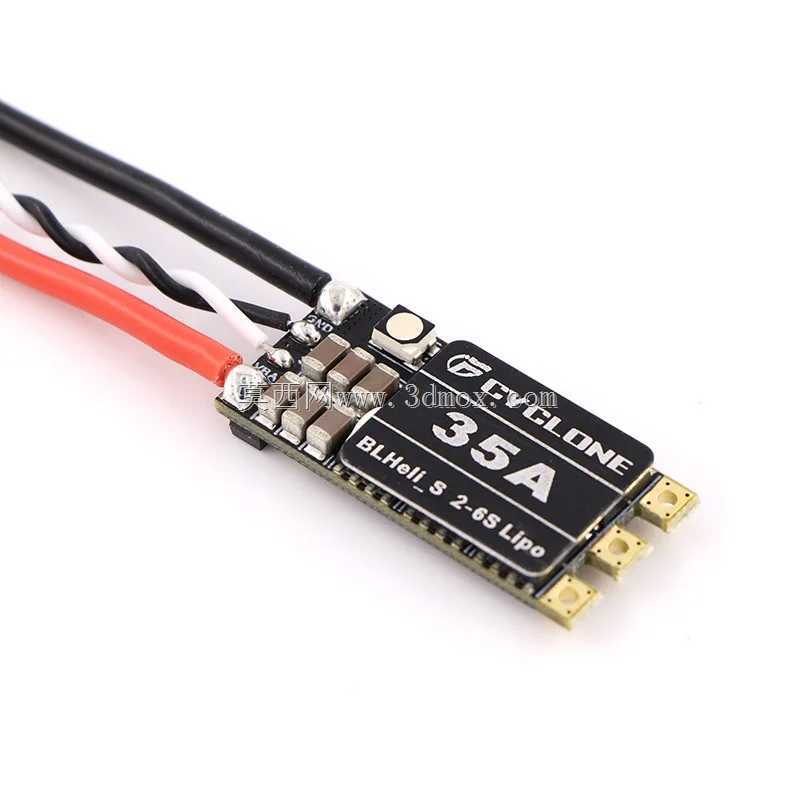

　　这款35A规格的无刷电子调速器，主要面向小型多旋翼航模、小型穿越机的动力驱动场景，作为飞控系统与无刷电机之间的核心衔接部件，承担着动力输出调节、电机转速精准控制的核心作用，直接决定航模飞行过程中的动力响应速度与飞行稳定性。从结构设计来看，整体采用长条状窄版PCB布局，板载元件排布紧凑，功率MOS管沿板身单侧整齐排布，配合表层覆铜设计强化大电流工况下的散热能力，避免持续满负载运行时出现过热降频的问题。信号输入侧采用红黑动力线搭配黑白绞合信号线的出线方式，绞合信号线可有效降低动力线电流产生的电磁干扰，保证飞控输出的油门信号传输稳定，不会出现信号丢帧导致的电机转速异动。输出端采用三个镀金焊盘设计，直接对应无刷电机的三相接线，

　　焊盘做了加大露铜处理，方便焊接大线径电机线，同时降低接线处的接触电阻，减少大电流通过时的发热损耗。板载的单片机预载BLHeli_S固件，支持2-6S锂电池输入电压范围，可适配不同KV值的外转子无刷电机，调速线性度优异，能够快速响应飞控发出的转速调整指令，满足穿越机高速飞行时的快速动力响应需求。安装边界上，板身预留了两个对称的安装孔位，可通过M2螺丝直接固定在航模机架的电调安装位，也可采用热缩管包裹后直接绑定在机臂上，整体厚度控制在较低水平，不会占用过多机架内部空间，适配目前主流的5寸穿越机、小型四旋翼飞行器的安装尺寸要求。电路设计上，板载的电容组靠近电源输入侧布置，可有效滤除电源输入的纹波，避免电池电压波动时影响调速电路的稳定运行，

　　板载的状态指示灯可直观反馈电调的上电校准、运行状态，方便装机时的调试排查。在实际装机应用中，这类电调需要注意与电机、电池的参数匹配，2-6S的电压覆盖范围可兼容从入门休闲飞行到竞速穿越的不同动力配置需求，紧凑的结构设计也能降低整机的起飞重量，提升航模的续航表现与机动性能。
