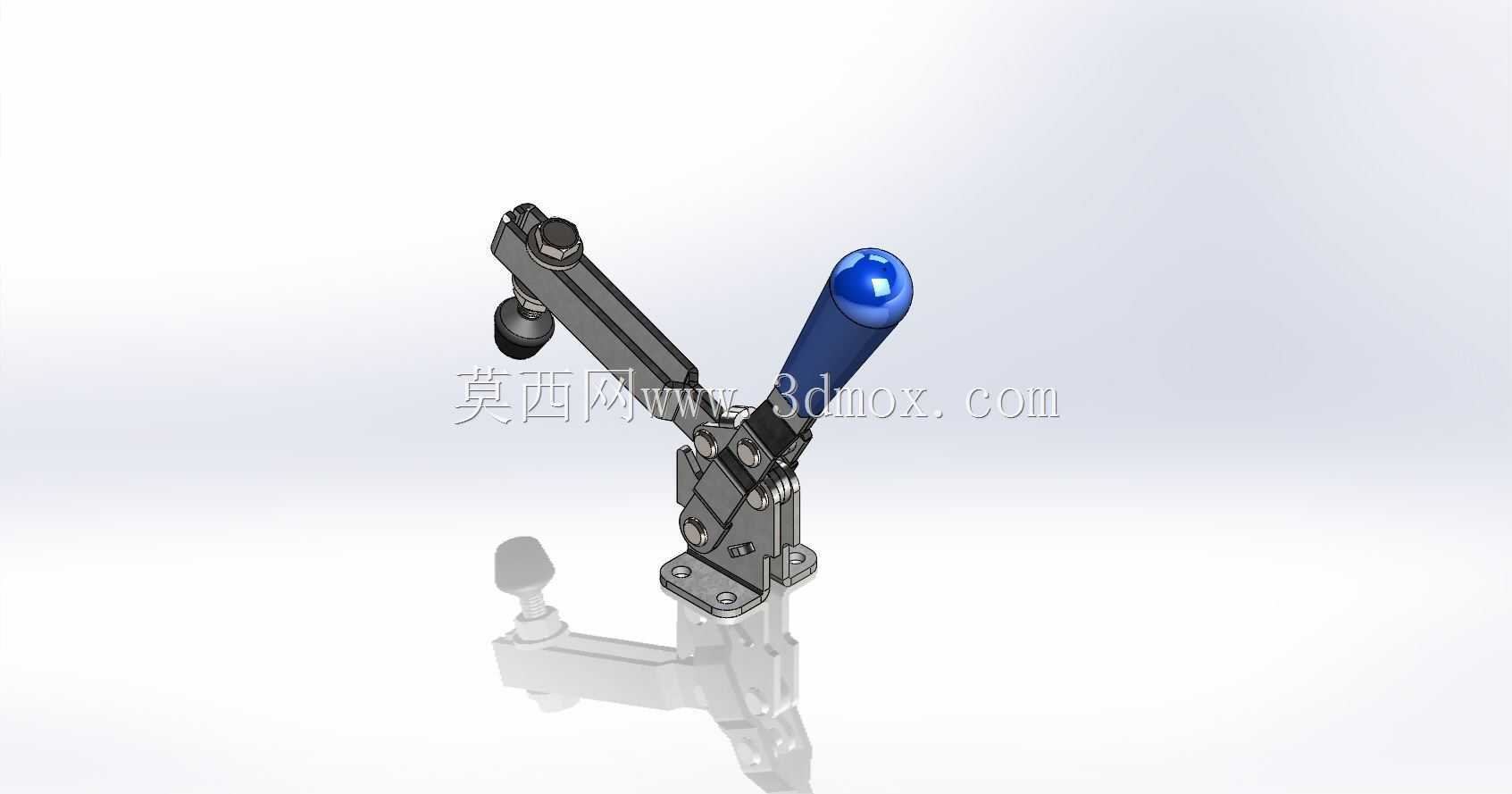

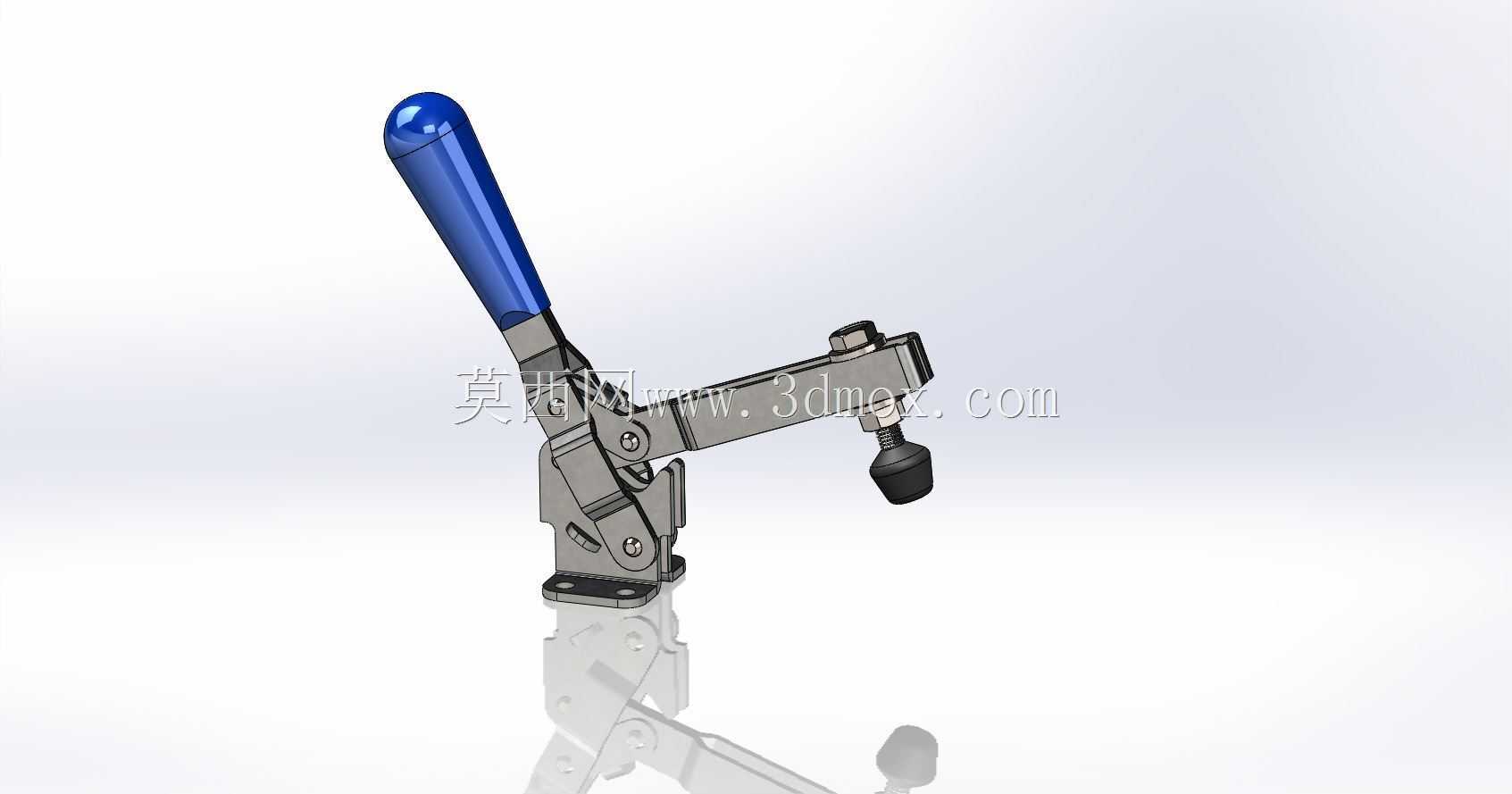

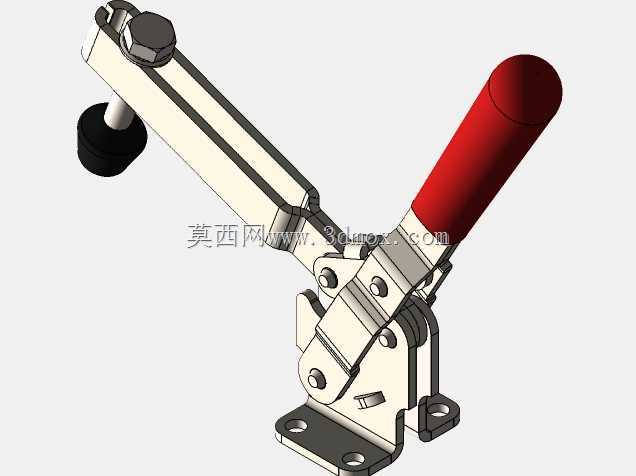

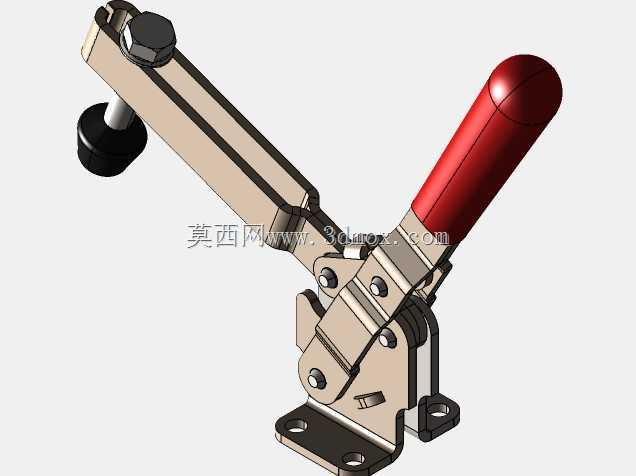

CA6140车床配套肘节式手动拨动压夹结构

　　这款肘节式拨动压夹是CA6140普通车床配套的工装夹紧部件，主要用于车床加工工位的工件快速装夹作业，在小批量轴类、盘类零件的车削工序中，可替代传统螺栓压板装夹方式，大幅缩短工件装夹的辅助时间。从结构设计来看，该压夹采用经典的肘节连杆死点锁紧原理，当操作手柄扳动到锁紧工位时，连杆机构越过机械死点位置，即便承受切削过程中的振动载荷，压头也不会出现松脱移位，无需额外施加持续的锁紧力即可保持稳定的压紧状态。压头端部采用耐磨橡胶包覆结构，接触工件表面时不会压伤已加工面，同时能提供足够的摩擦阻力，避免工件在切削力作用下发生周向转动或轴向窜动。底座采用带安装孔的平板式结构，可直接通过T型螺栓固定在车床中拖板或者专用工装基板上，

　　安装边界适配CA6140车床的工作台T型槽间距，无需额外改造安装基面即可完成装配。操作手柄采用加长的包胶握把设计，符合人手握持的人机工程学弧度，操作人员扳动手柄时施力顺畅，单次锁紧或松开的操作行程控制在合理范围，手腕无需过度弯折即可完成操作，长时间重复装夹作业也不易产生操作疲劳。在实际加工场景中，该压夹可配合定位块使用，完成异形工件、薄壁工件的装夹定位，相比三爪卡盘的装夹方式，对于形状不规则的小型零件，装夹调整更加灵活，压紧力的大小可通过调整压头的伸出长度进行适配，针对不同壁厚、不同材质的工件，可灵活调整压紧力避免工件装夹变形。整个连杆铰接部位均采用销轴配合耐磨衬套的结构，长期反复使用后铰接间隙可通过调整销轴端的锁紧螺母进行补偿，

　　不会因磨损出现锁紧失效的问题，整体结构无复杂的液压、气动元件，纯机械结构的可靠性更高，在车间多尘、有切削液飞溅的加工环境中，不会出现管路堵塞、密封件老化失效的问题，日常维护仅需定期在铰接部位加注润滑脂即可长期稳定使用。压夹的整体高度在锁紧状态下不会超出车床刀架的运动安全边界，加工过程中不会出现刀架与夹具干涉的问题，压头的压紧行程覆盖常规小型零件的装夹厚度范围，针对不同高度的工件，可通过更换不同长度的压头螺栓扩展适配范围，适配车床加工中多数小型零件的装夹需求。
