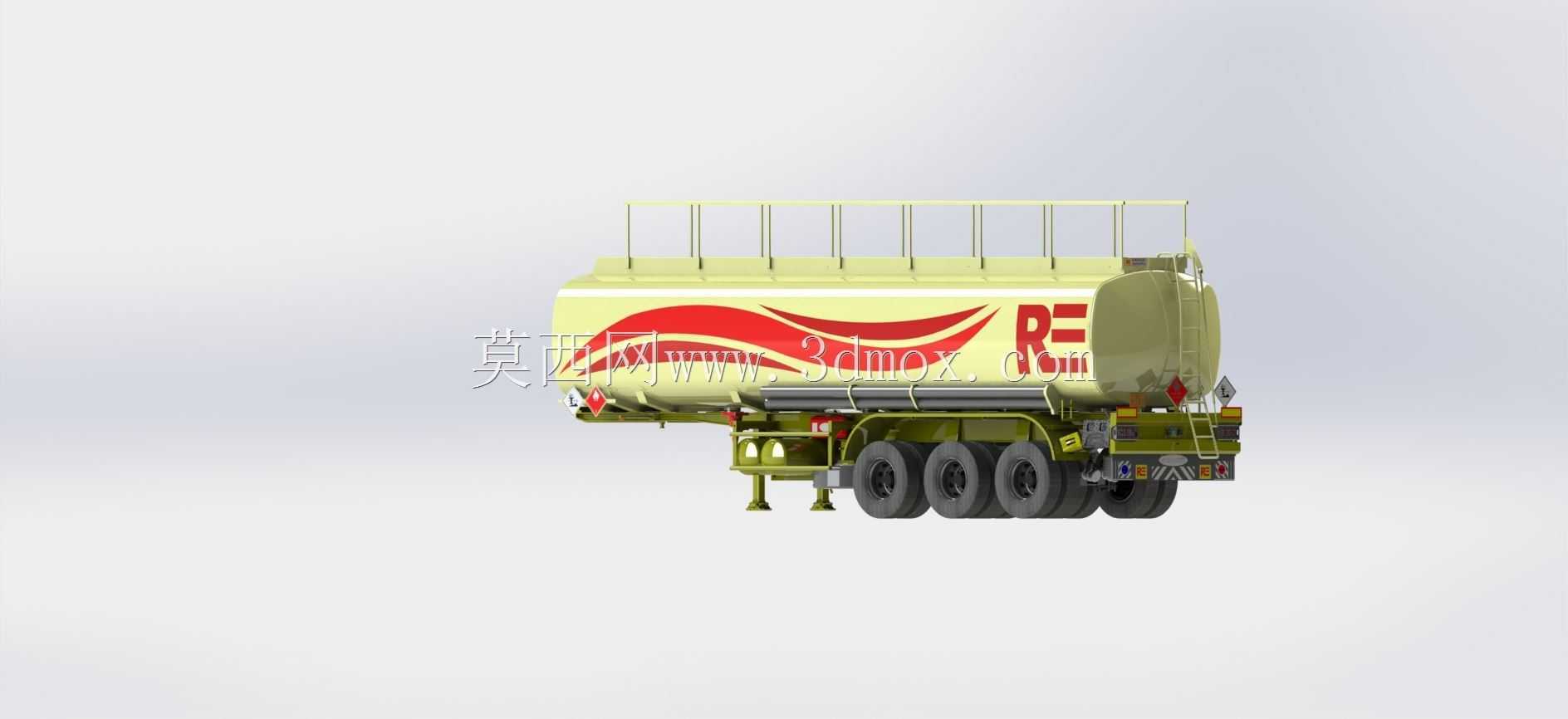

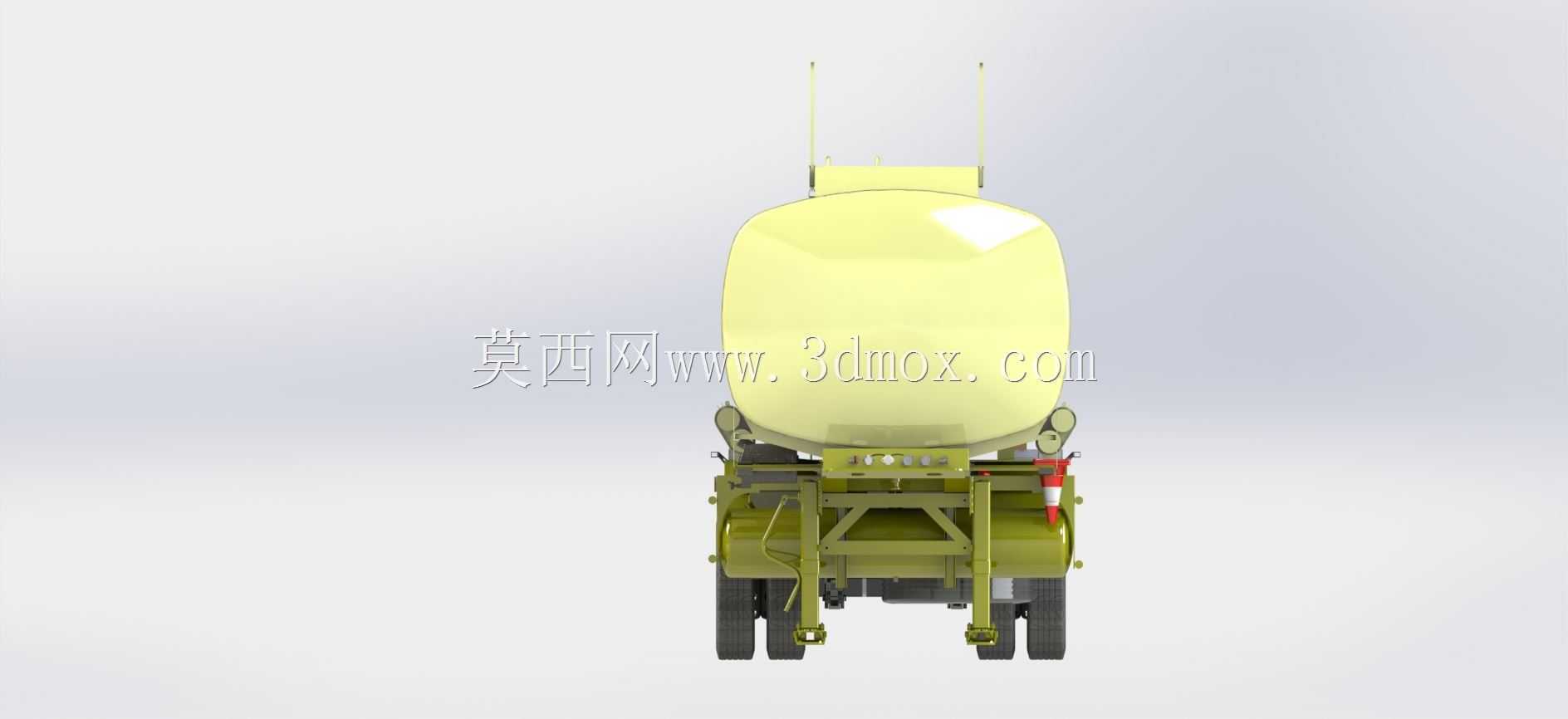

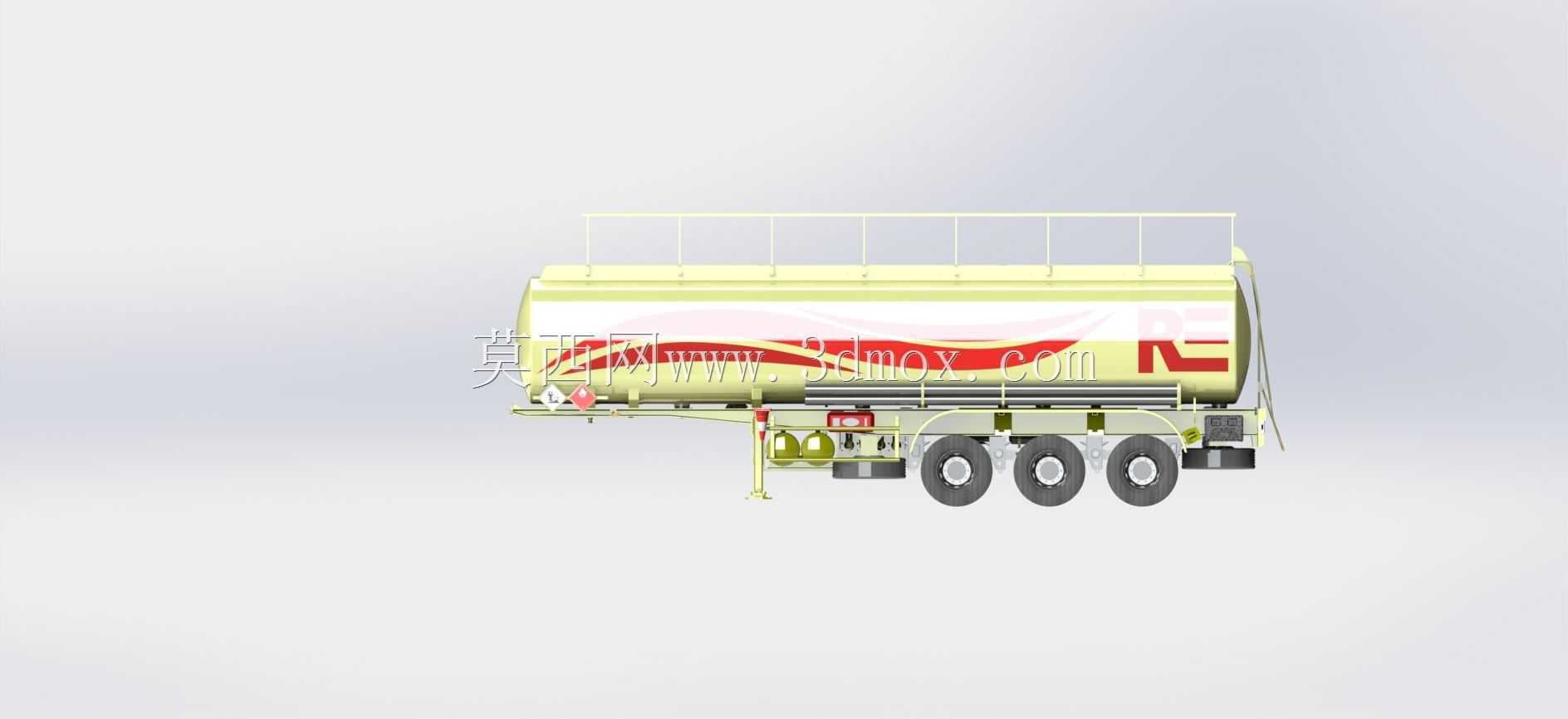

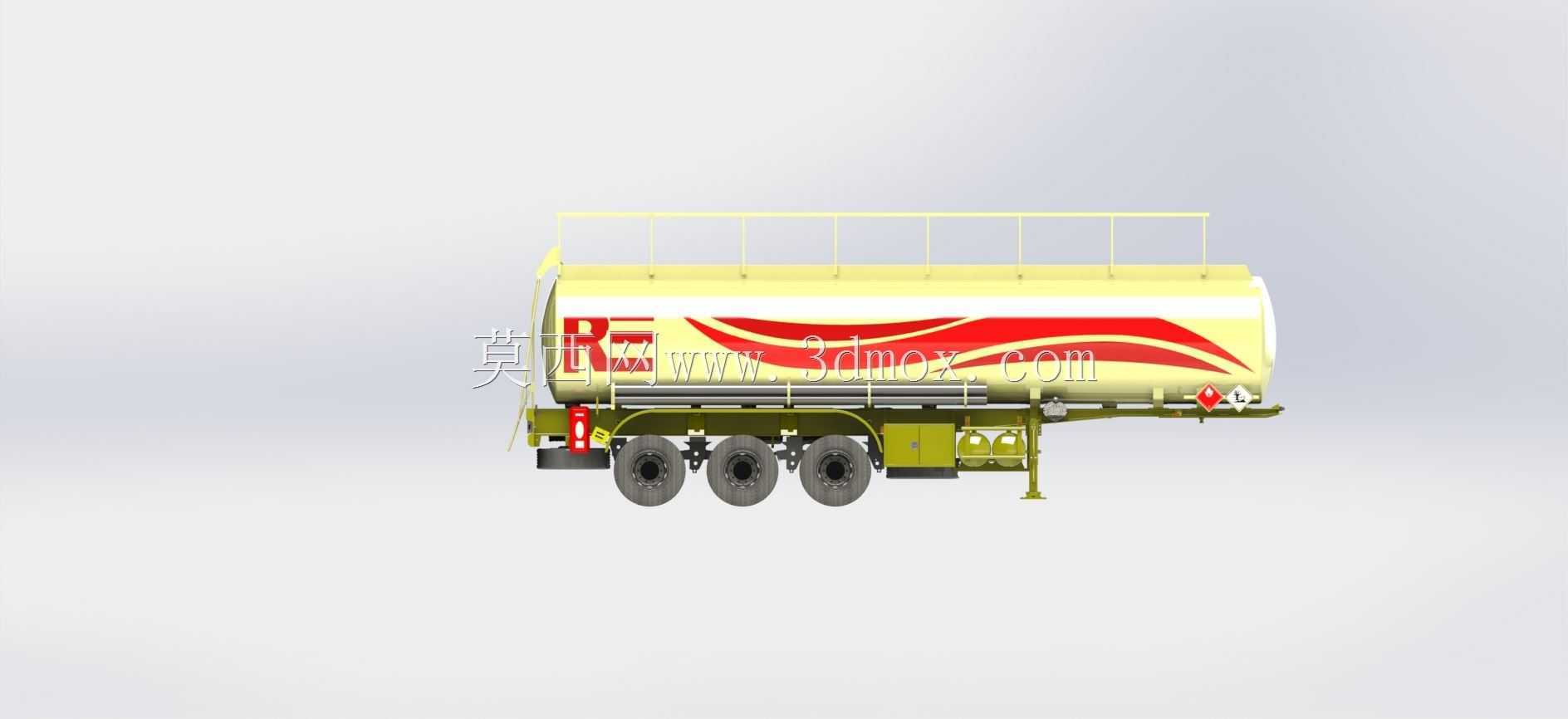

四十立方三轴燃油运输半挂罐车结构

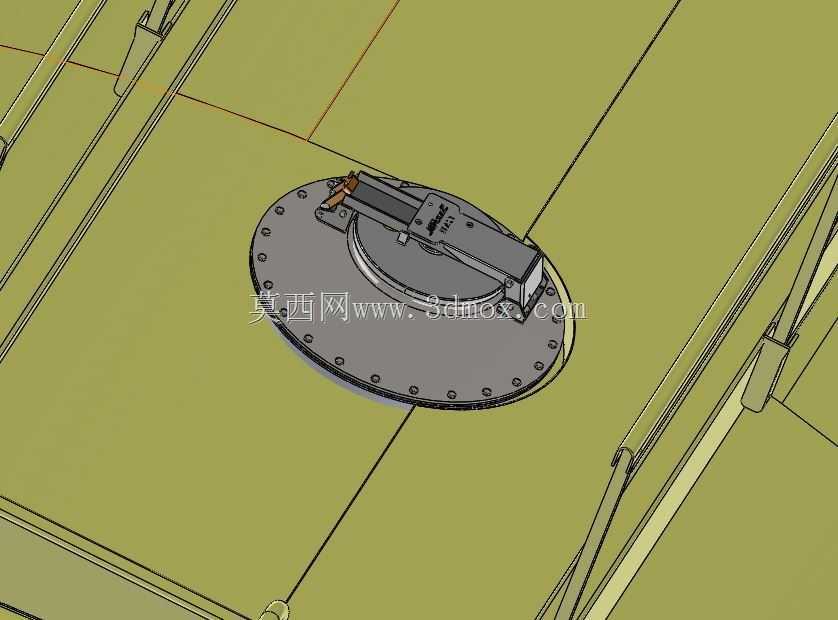

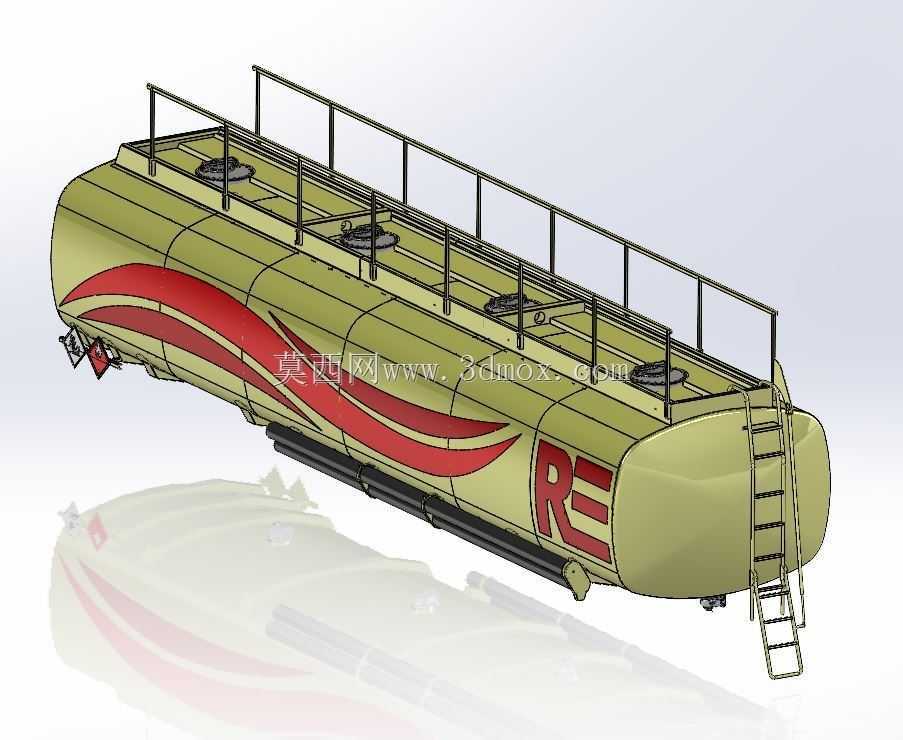

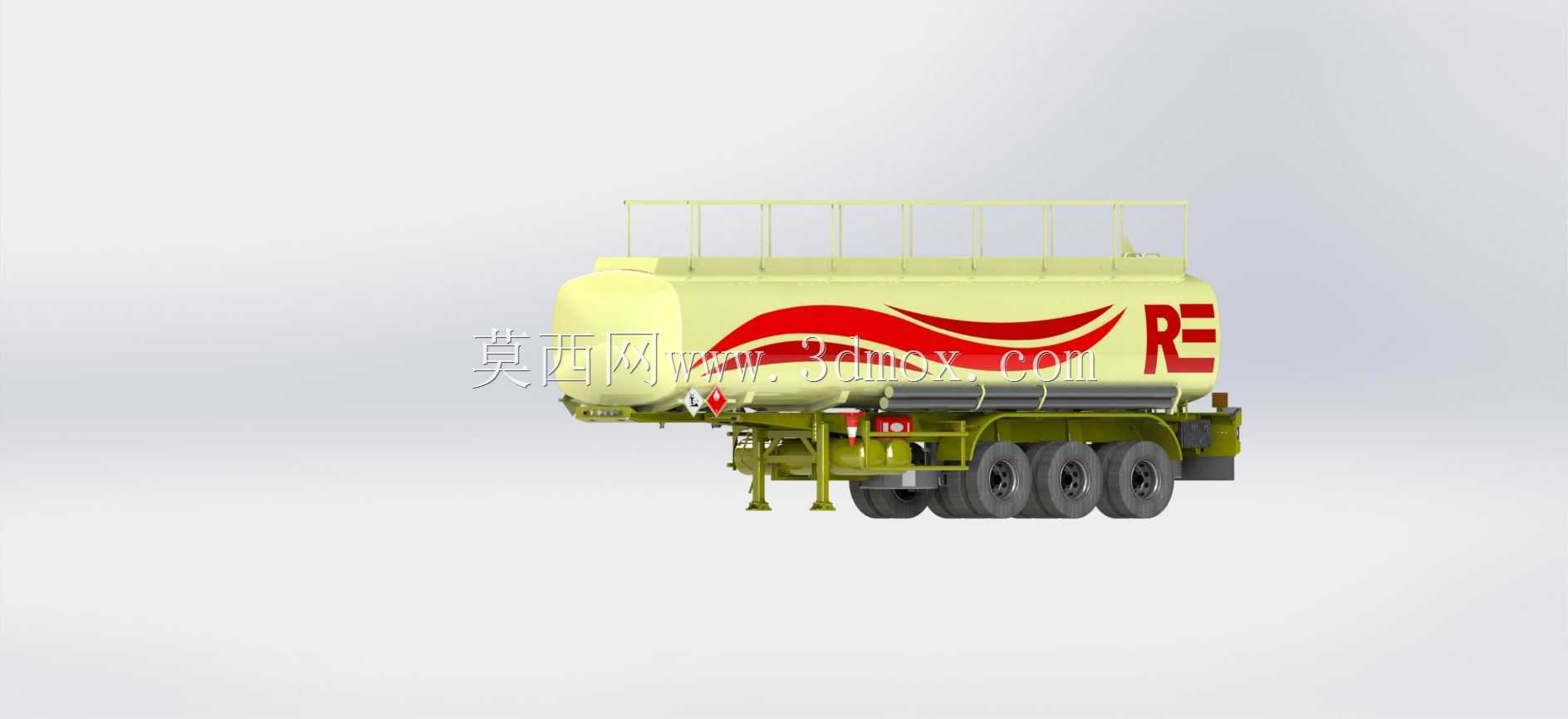

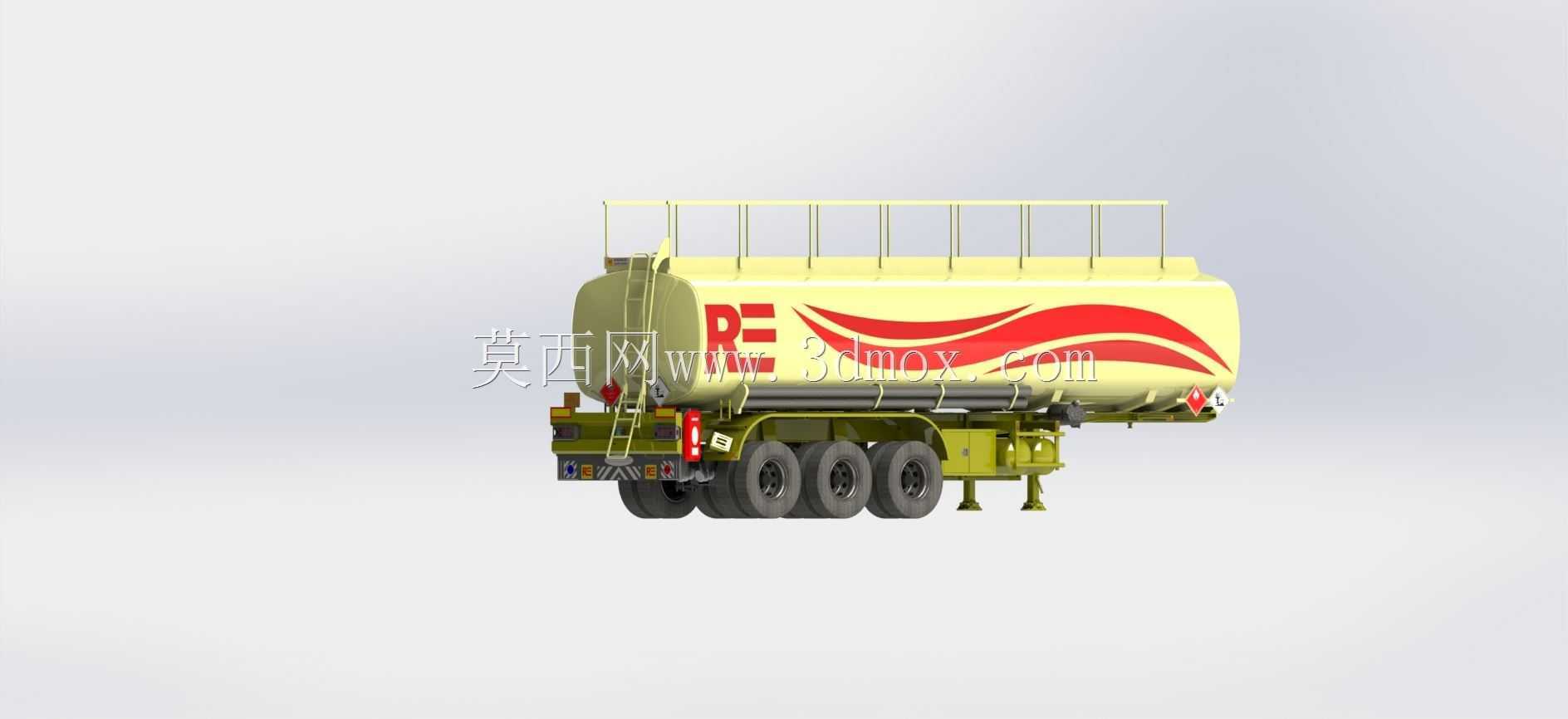

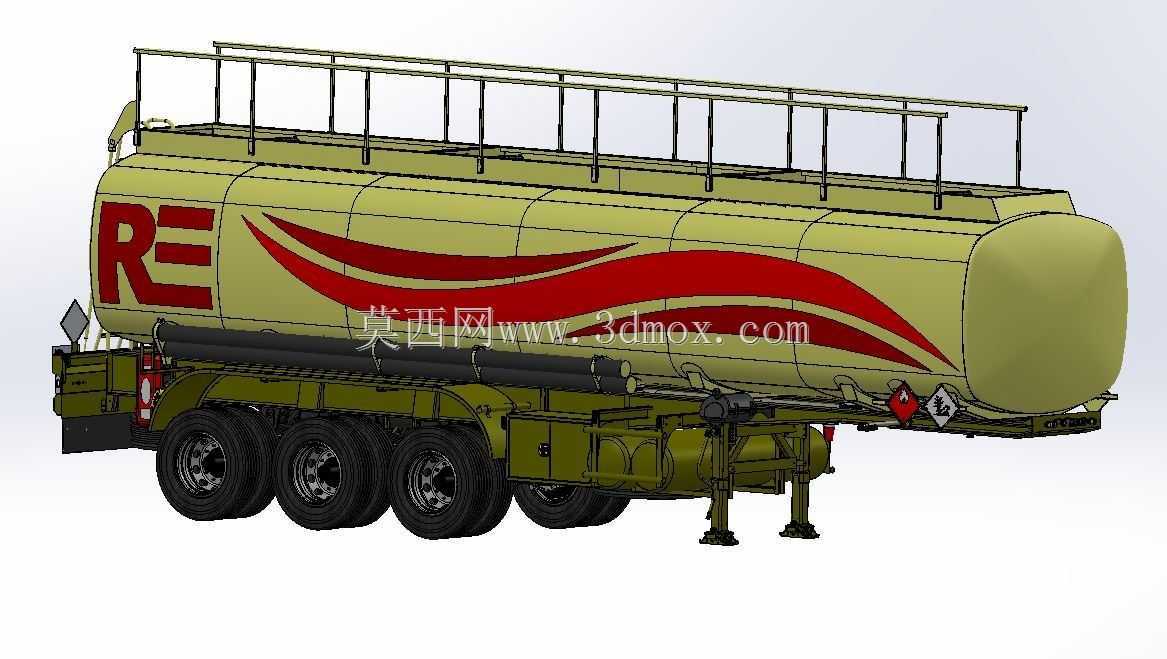

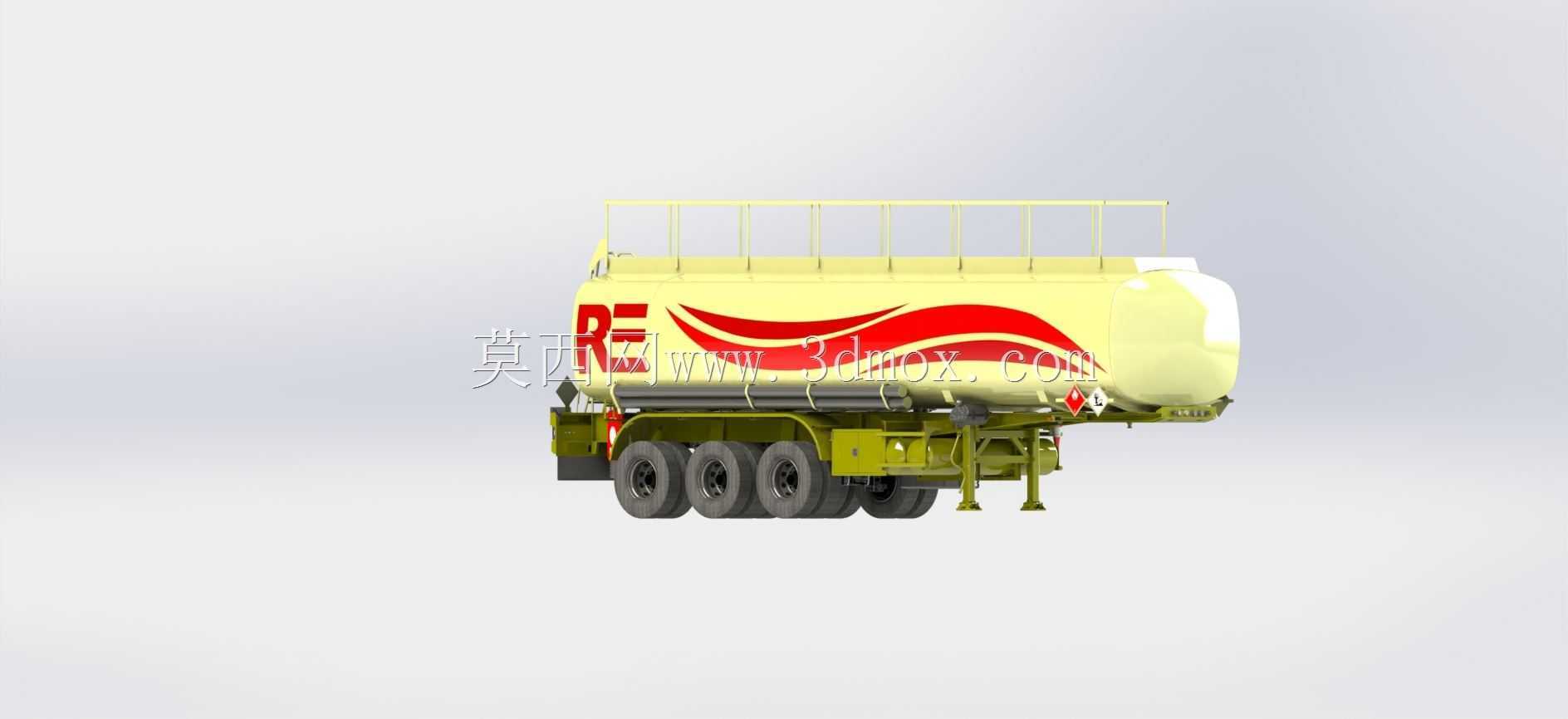

　　这款三轴罐式半挂运输装备，主要面向成品油公路转运场景，适配炼油厂到油库、城区加油站到终端配送站点的中短途干线与支线运输需求，可承载常规汽柴油类轻质燃油介质，罐体额定容积40立方米，按照公路货运限重要求匹配三轴行走机构，单轴载荷符合道路运行规范，整体外廓尺寸满足GB1589规定的半挂列车外廓边界要求，可适配常规6×4牵引车头完成挂接作业。罐体采用卧式圆筒形承压结构设计，筒身采用等壁厚钢板卷制焊接，两端采用标准椭圆封头降低应力集中，罐体内部设置多道防波板，减少车辆启停、变道过程中介质晃动对罐体的冲击，同时降低介质晃动带来的行车重心偏移风险，提升行驶稳定性。罐体顶部设置通长操作走台与防护栏杆，匹配人孔、油气回收接口、防溢液位检测接口，

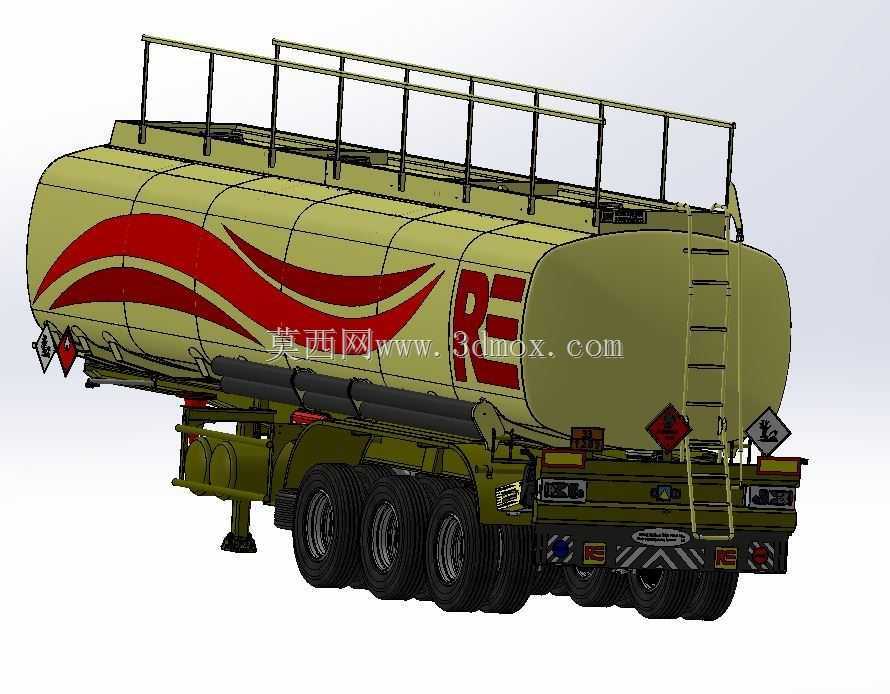

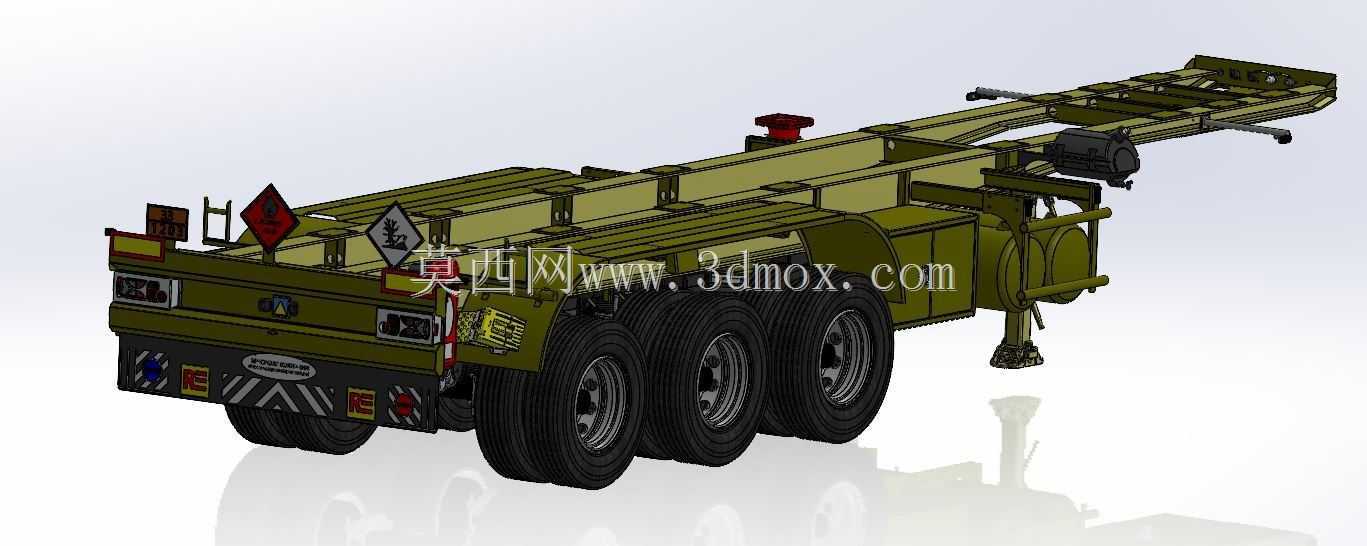

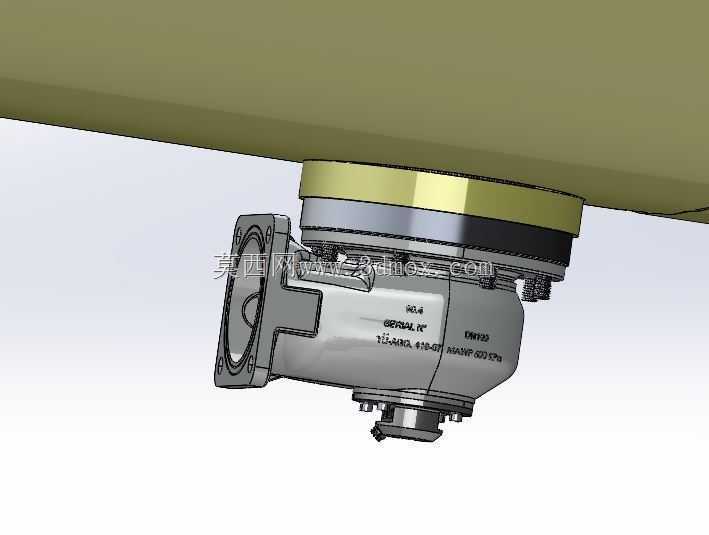

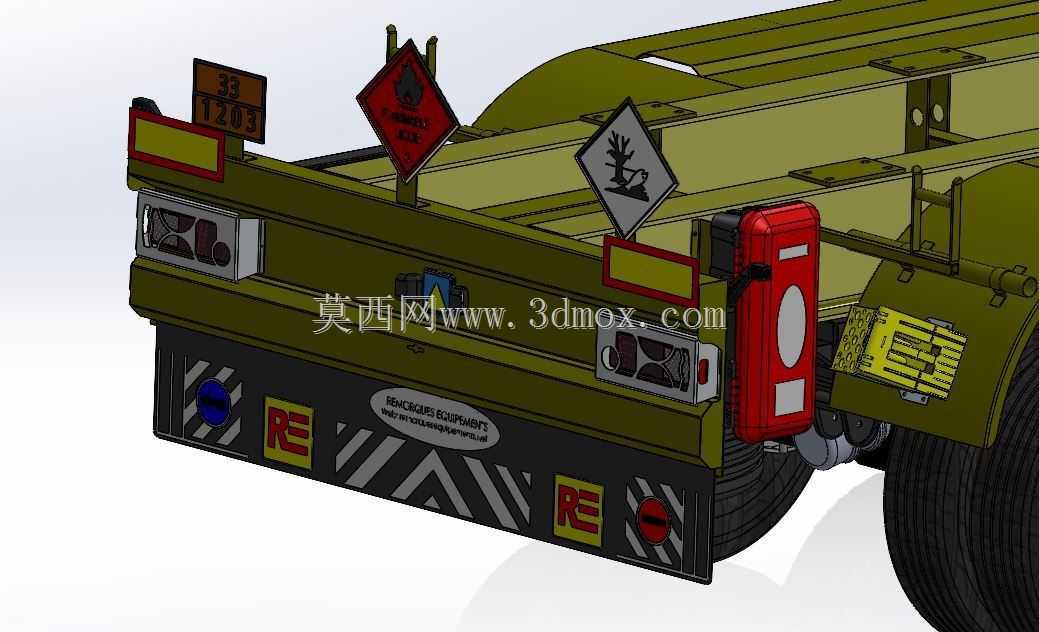

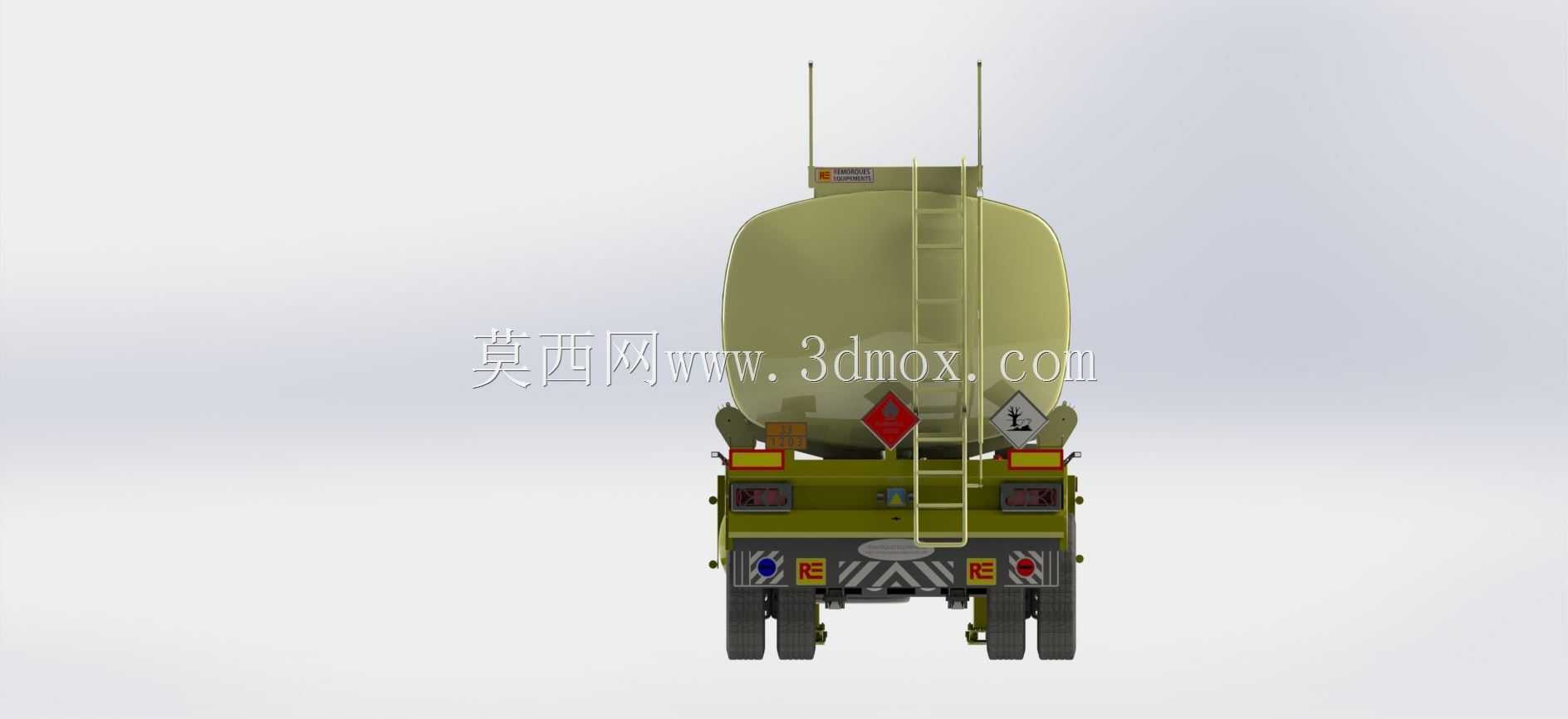

　　满足装卸油作业的操作安全要求，罐体下部设置卸料管路、紧急切断阀、排污口，侧部设置防护栏与反光标识，后部设置防撞缓冲结构与操作梯架，符合危化品运输车辆的安全规范要求。行走机构采用三轴空气悬架或者钢板悬架配置，匹配常规半挂车支腿、牵引销结构，牵引销安装位置按照通用半挂挂接尺寸设计，可与主流牵引车头的鞍座匹配，无需额外改装。管路系统沿罐体下部纵梁布置，预留泵油系统安装空间，可根据使用需求选配自吸泵实现场地内无外接泵站的装卸作业。建模过程中严格按照实际装配关系搭建层级，罐体与副车架的连接支座、防波板与筒壁的焊接位置、行走机构的板簧/气囊与桥体的安装位置、侧防护与罐体的连接支架均按照实际工程结构还原，未做简化省略，可用于结构受力分析参考、

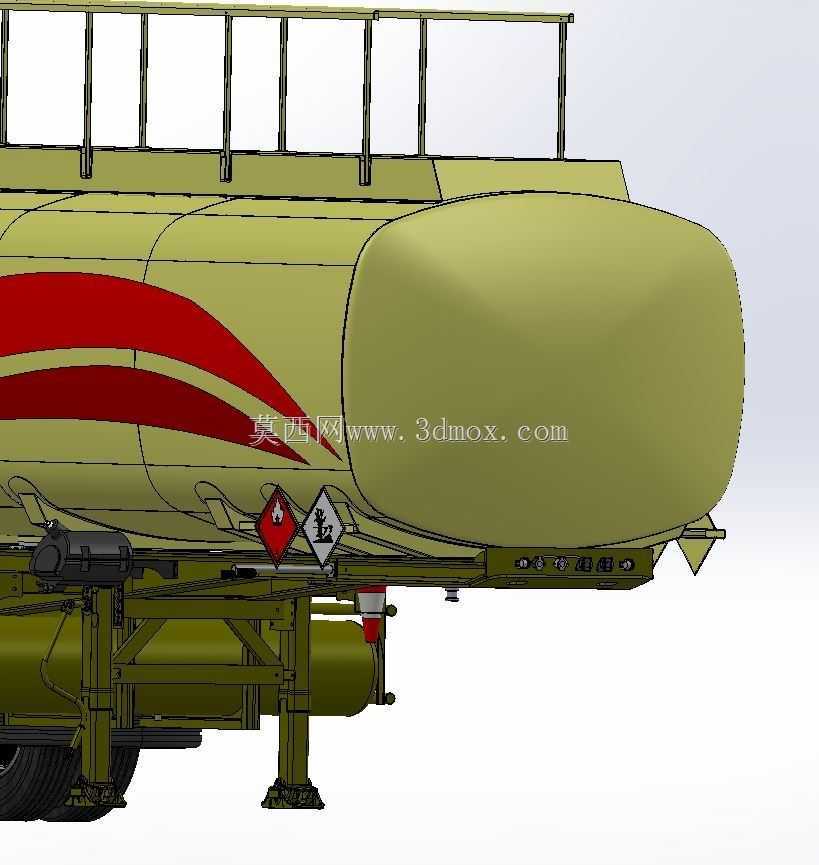

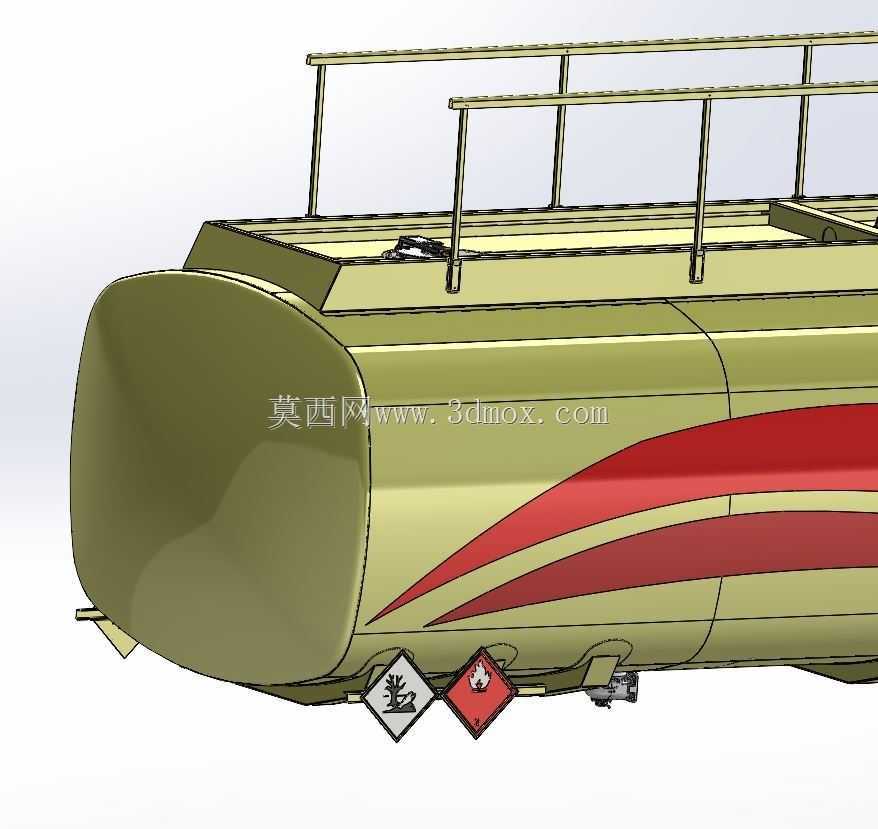

　　改装方案验证、教学演示场景。外形设计上充分考虑风阻影响，罐体上部走台采用镂空结构降低自重，封头位置做圆弧过渡减少高速行驶的空气阻力，侧部标识区域预留足够粘贴空间，满足道路运输车辆的标识粘贴要求。整车重心高度经过匹配计算，满载状态下重心高度符合半挂车辆侧倾稳定性要求，轮距与轴距参数匹配常规道路转弯半径要求，可适应等级公路、城区配送道路的通行条件。
