带悬架螺旋弹簧的减震阻尼构件

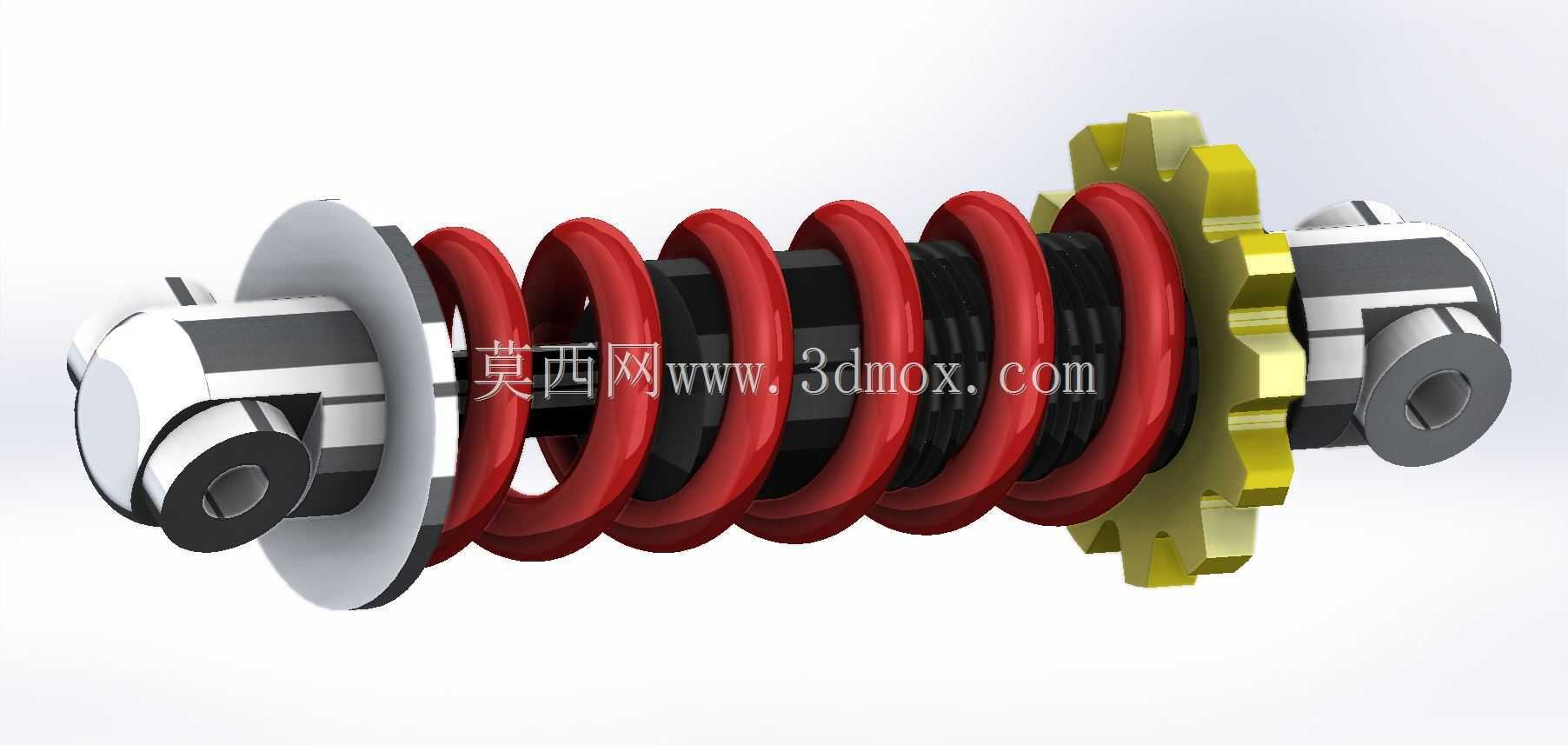

　　在车辆行走机构、小型工程机械行走单元以及部分工业设备的隔振工位中，这类集成螺旋弹簧的减震阻尼构件是承担动载荷缓冲、振动衰减的核心部件，其性能直接决定设备运行的平顺性与构件疲劳寿命。从结构设计逻辑来看，该构件将圆柱螺旋压缩弹簧与阻尼芯轴同轴集成，两端的安装连接端分别适配上下摆臂或者设备安装基座的接口，其中一端带齿状限位结构，用于约束弹簧的周向转动位移，避免弹簧在往复压缩过程中出现侧偏、扭转错位的问题，保证弹簧始终沿轴向做规律的压缩回弹运动。

　　设计过程中首先需要匹配额定载荷下的弹簧刚度，弹簧的有效圈数、簧丝直径、中径参数都要结合目标工况的最大冲击载荷做校核，既要保证在极限冲击行程下弹簧不会并圈失效，也要保证常规工况下有足够的缓冲行程，过滤掉路面或者设备运行产生的高频振动。阻尼部分的芯轴结构与弹簧同轴布置，承担往复运动的导向作用，避免弹簧受侧向力时出现弯折，两端的连接耳孔尺寸需要匹配安装位的销轴直径，安装边界上要预留足够的压缩行程空间，同时要考虑弹簧外径与周边构件的安全间隙，避免往复运动过程中出现剐蹭干涉。

　　实际应用场景里，这类构件在轻型代步车辆、小型非道路移动机械的前悬架结构中应用较多，部分需要隔振的工业设备动力单元安装位也会采用同结构的减震组件，相比单独的弹簧缓冲结构，集成阻尼芯轴的设计可以快速衰减弹簧的往复余振，避免出现缓冲后持续弹跳的问题，提升设备运行的稳定性。结构建模过程中，螺旋弹簧的扫掠路径需要严格匹配节距参数，两端的磨平圈结构要贴合端部安装座的平面，保证受力均匀，端部的限位齿结构要和安装座的卡槽精准配合，周向定位的公差需要控制在合理范围，既方便装配，也不会出现运行过程中的旷量。两端的连接端做了加厚处理，对应销轴安装的位置做了衬套配合面的设计，减少铰接位置的磨损，延长构件的整体使用寿命。
