机加工QC检测用旋转式表面检查转盘

　　这款旋转检查转盘主要面向机加工车间的制程QC检测环节设计，适配小型精密零件加工后的表面质量全周检测需求，解决传统固定工位检测时需要反复翻动工件、容易遗漏加工面缺陷的痛点。日常使用场景多布置在精加工区的终检工位旁，操作人员可将待检工件放置在转盘台面上，通过手动轻推即可实现工件360度平稳回转，无需反复挪动工件或调整自身站位，就能完成外圆、端面、环形槽等各个加工面的外观检查，配合强光手电或表面粗糙度对比样块使用时，能大幅降低检测人员的重复动作强度，提升单工位检测效率。

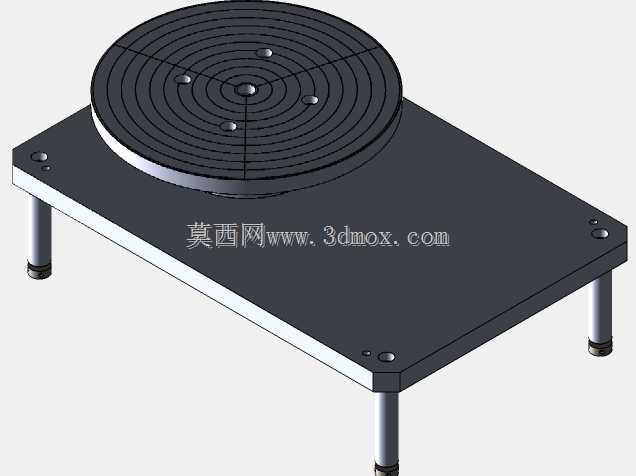

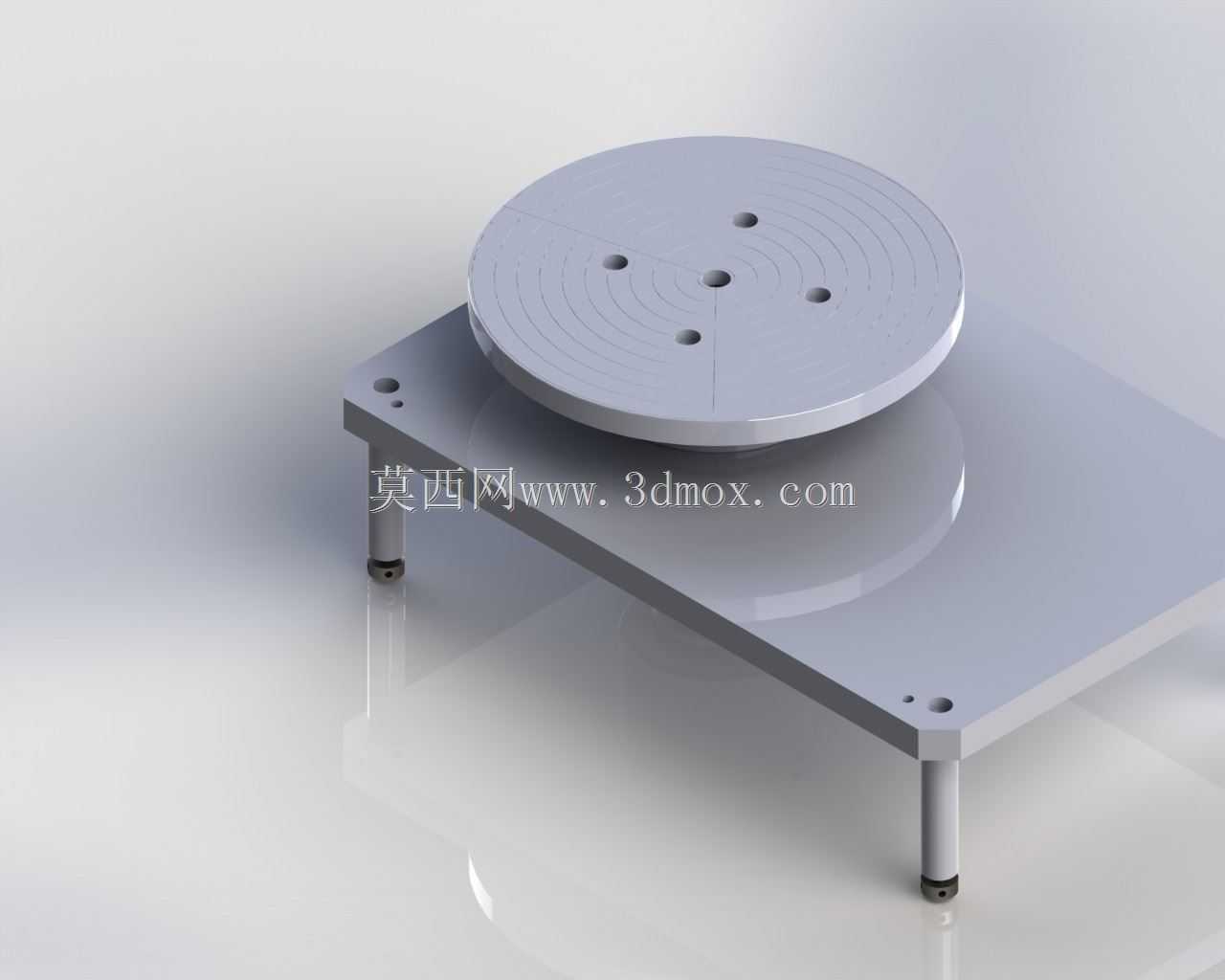

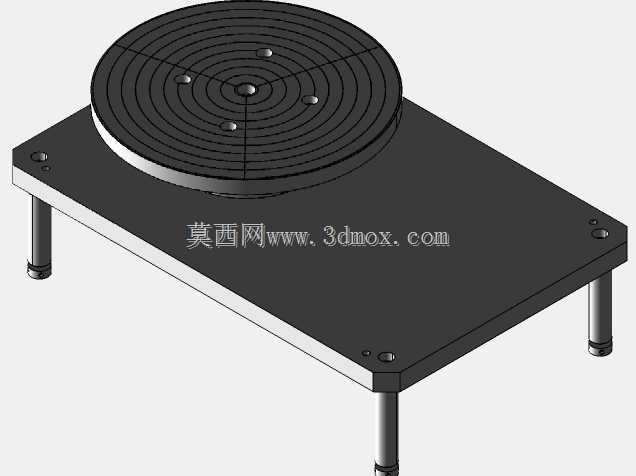

　　从功能设计逻辑来看，转盘主体采用圆盘式承载结构，台面预设的多组定位孔可适配不同规格的简易定位工装，针对轴类、盘类、小型异形件都能实现快速装夹定位，避免工件回转过程中出现滑移偏位。底部支撑结构采用四点式支脚设计，每个支脚底部都配置了可调减震垫，可根据工位地面的平整度快速调平，保证转盘回转时的水平度，避免工件放置后出现倾斜滑落的问题。底座采用方形平板结构，边缘预留的安装孔可将整个转盘直接固定在检测工作台面上，适配车间现有标准检验台的安装尺寸，不需要额外改造工位台面。

　　设计过程中重点考量了回转阻尼的匹配度，转盘的回转阻力经过调校，既可以实现轻推即转的顺畅操作，又能在停止施力后快速稳停，不会因为惯性过大导致工件甩出，也不会因为阻尼过大造成转动卡顿。转盘台面做了同心圆防滑纹路处理，即使是未安装定位工装的光滑工件，放置在台面上也能获得足够的摩擦力，低速回转时不会出现相对位移。整体结构没有复杂的传动组件，日常维护仅需定期清理台面与回转缝隙间的切屑、切削液残留即可，不需要频繁加注润滑脂，适配机加工车间多油污、多切屑的恶劣使用环境。

　　安装边界方面，底座方形轮廓尺寸适配常规检验台的台面纵深，放置后不会占用过多工位操作空间，支脚的可调行程可适配10mm以内的地面高度差，即使是表面存在轻微磨损的旧检验台，也能通过支脚调节保证转盘的水平精度。转盘的承载能力经过校核，可满足5kg以内中小型机加工零件的检测承载需求，覆盖绝大多数车削、铣削加工的小型精密零件检测场景，针对小型轴承套圈、法兰盘、精密轴类零件的表面裂纹、刀纹、磕碰伤等缺陷检测场景适配性极强。
