模数5内直齿圈传动构件结构设计

　　在机床主轴传动、行星减速机构、回转工作台驱动这类对传动同轴度、空间紧凑度要求严苛的机械结构中，内直齿圈是核心的啮合传动构件，这款模数5的内直齿圈，正是针对中载、定速比的内啮合传动场景完成的结构设计。不同于外啮合齿轮的传动布局，内齿圈与行星轮、太阳轮配合时，能在相同传动比下大幅缩减传动单元的径向尺寸，同时因为啮合接触弧长更长，传动过程中的载荷分布更均匀，单位齿面承受的接触应力更低，运行时的冲击振动也比同参数外啮合副更小，很适合CA6140这类普通车床主轴箱的变速传动段，或是中小型回转支承的内齿驱动结构。

　　从结构设计逻辑来看，这款内齿圈采用薄壁环形基体设计，齿部直接加工在环体内壁，没有额外的轮毂连接结构，这种设计一方面能最大化利用环内空间容纳啮合的小齿轮，另一方面薄壁结构能在保证齿部刚度的前提下，降低整个传动构件的自重，减少高速回转时的离心载荷影响。齿形采用标准渐开线直齿廓，压力角取通用机械传动常用的20度，齿顶高系数、顶隙系数均遵循标准直齿轮设计规范，不需要定制特殊刀具就能完成滚齿、插齿加工，量产时的工艺成本更低，也方便后期维护时的备件替换。

　　尺寸与安装边界方面，这款齿圈标注的基准外径为150mm，齿部模数为5，对应的齿圈分度圆直径、齿根圆直径都严格按照内齿轮参数公式计算取值，齿宽方向的尺寸匹配常规中载传动的齿宽系数要求，既不会因为齿宽过窄导致齿面接触应力超标，也不会因为齿宽过大造成载荷沿齿向分布不均的问题。安装时，齿圈的外圆柱面作为定位基准，可采用过盈配合压装到传动箱的壳体内孔中，也可通过端面均布的螺钉孔完成轴向固定，两种安装方式都能保证齿圈工作时不会出现周向转动或轴向窜动；设计时特意将齿圈的外圆与齿部内圆的同轴度公差控制在IT7级，端面与轴线的垂直度公差也按传动件要求做了严格约束，避免安装后出现啮合侧隙不均、卡齿、偏磨等问题。

　　实际工况适配性上，这款内直齿圈适合在润滑条件良好的闭式传动箱内工作，可传递的额定扭矩匹配模数5齿轮的承载能力，能适配转速不超过1500r/min的中低速传动场景，不管是作为车床主轴箱内的固定内齿圈参与变速传动，还是作为行星减速器的内齿圈输出扭矩，或是作为回转工作台的内齿驱动圈配合齿轮完成回转分度，都能稳定发挥传动作用。设计过程中特意对齿根过渡圆角做了优化，避免齿根应力集中导致的轮齿断裂问题，齿顶部分也做了轻微的倒角处理，既方便装配时与配对齿轮的啮合导入，也能减少啮合起始点的冲击磨损。

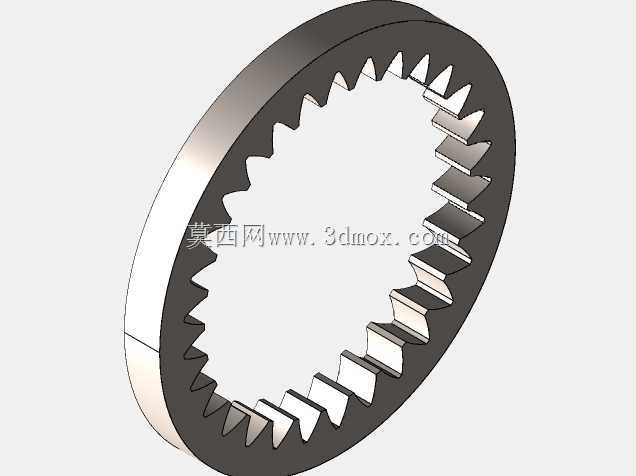

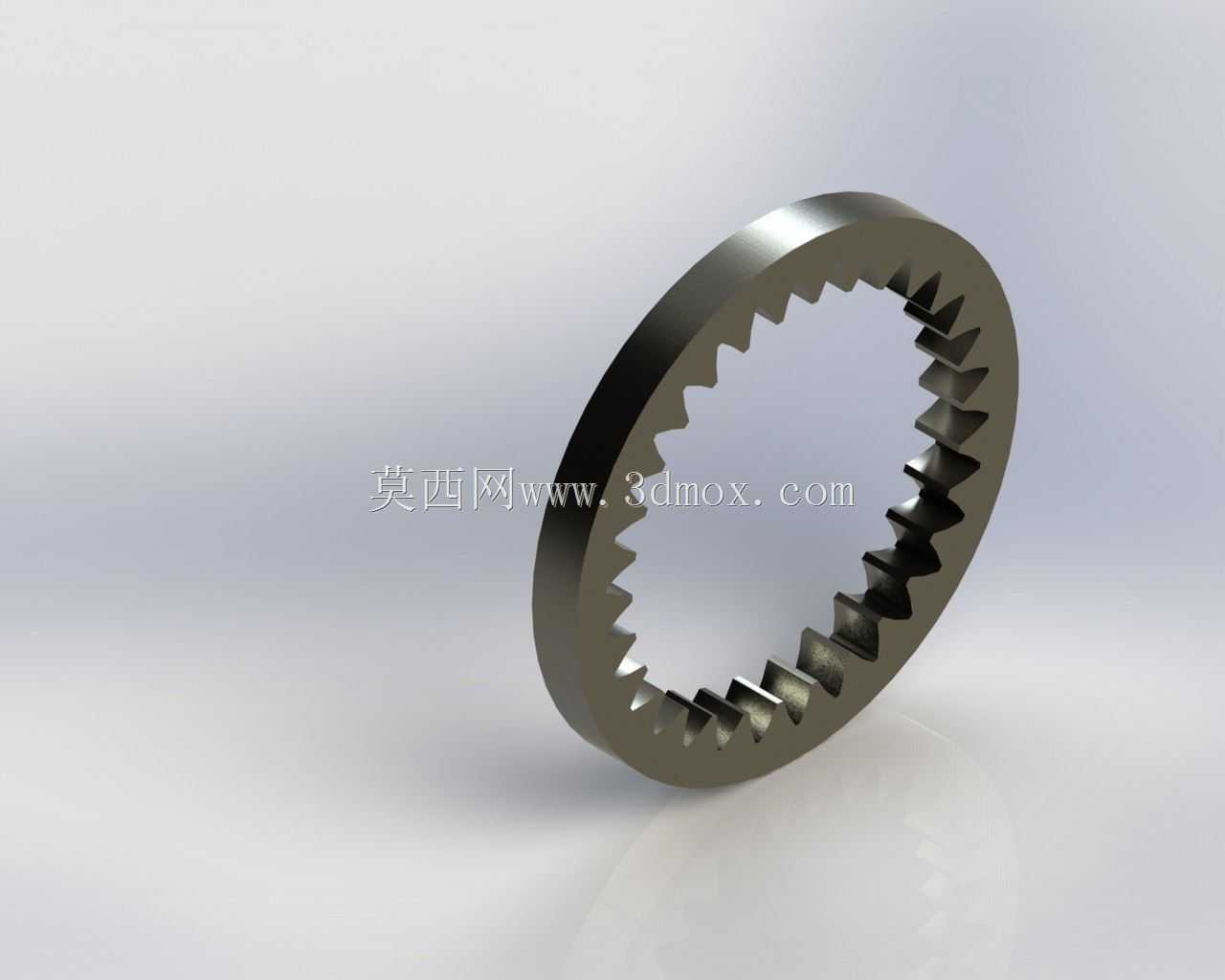

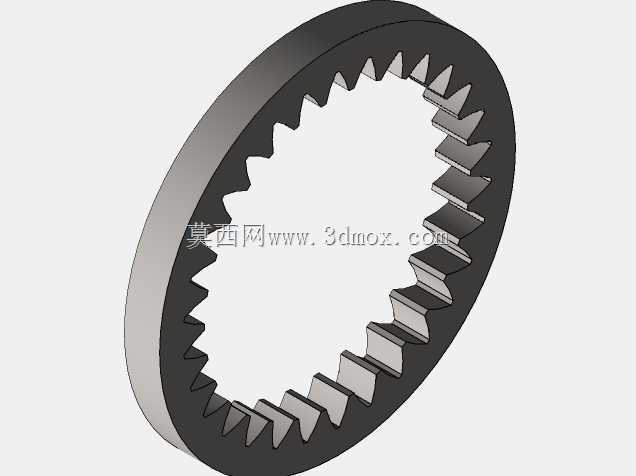

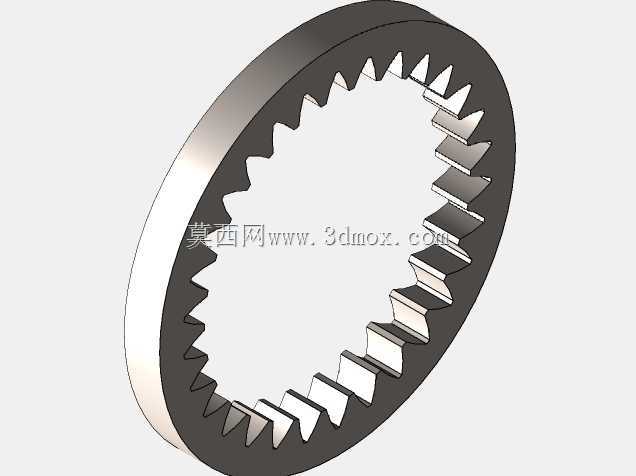

　　不同于斜齿内齿圈，直齿结构的内齿圈不存在轴向力，安装时不需要额外设置承受轴向载荷的推力轴承，能进一步简化支撑结构的设计，降低整个传动单元的复杂度，对于很多不需要轴向力补偿、追求结构简单可靠的通用机械传动场景来说，这种直齿内齿圈的适配性反而更强。在三维建模过程中，齿形的生成严格按照渐开线方程推导齿廓点位，再通过圆周阵列完成全部轮齿的构建，每个齿的齿距累积误差、齿形误差都在建模阶段做了参数化约束，能直接导出到工程图模块生成符合加工要求的生产图纸，也能导入有限元分析模块完成齿面接触应力、齿根弯曲应力的仿真校核，给后续的结构优化、工艺选型提供准确的模型基础。
