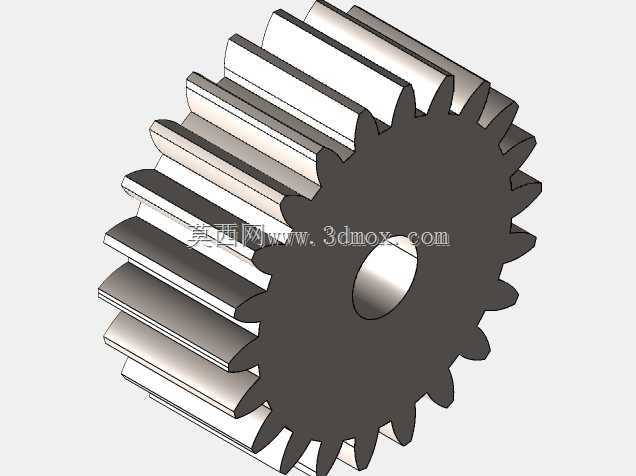

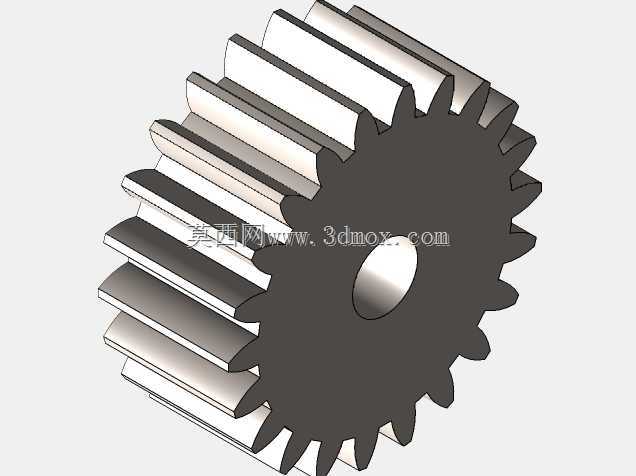

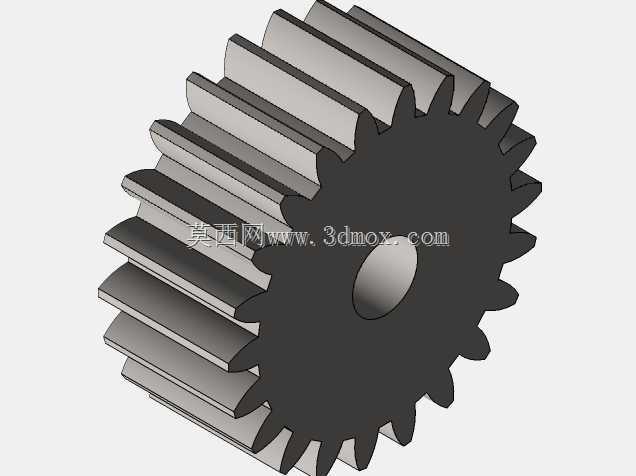

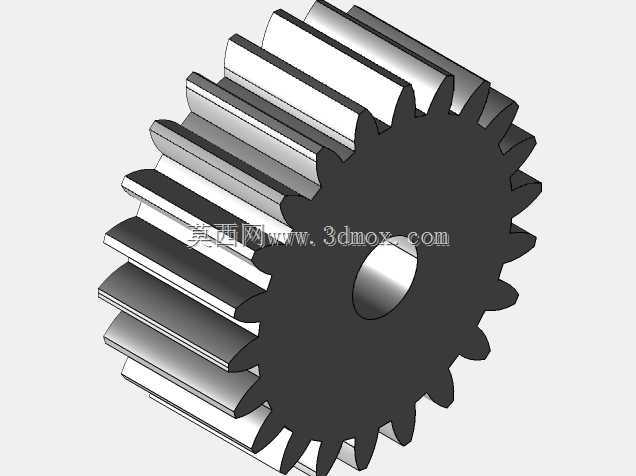

CA6140车床用模数4直齿传动齿轮

　　在普通卧式车床的主轴箱、进给箱传动链中，直齿圆柱齿轮是承担定比传动、扭矩传递的核心基础零件，这款适配CA6140车床的直齿轮，正是针对车床常规切削工况下的传动需求设计，可用于主轴箱滑移齿轮组、进给箱挂轮组的备件替换或改装设计场景。从实际使用场景来看，CA6140作为应用范围极广的普通卧式车床，承担着轴类、盘类零件的车削加工任务，加工过程中主轴需要根据工件材质、刀具类型、切削参数切换不同转速，进给系统需要匹配不同走刀量，传动链中的齿轮需要承受断续切削带来的冲击载荷、持续运转的接触疲劳，同时还要保证传动比准确，避免转速波动影响加工表面质量。这款齿轮采用直齿圆柱齿形设计，相比斜齿轮不存在轴向分力，安装时不需要额外配置承受轴向力的推力轴承，

　　支撑结构更简单，装配调整难度更低，非常适合CA6140这类传统机床的传动布局，在挂轮位置使用时，更换调整也更便捷，不需要考虑轴向啮合间隙的复杂补偿。设计过程中优先考虑了机床维修替换的适配性，齿部参数严格匹配CA6140原厂传动链的啮合要求，齿顶高、齿根高、齿距公差均按照普通机床传动齿轮的精度等级选取，既可以满足常规车削加工的传动平稳性要求，又不会过度提高加工精度带来不必要的制造成本。齿轮中心孔直径20毫米，适配CA6140传动箱内对应直径的光轴安装，安装时可通过平键实现周向固定，传递额定扭矩时不会出现周向打滑；齿顶圆直径100毫米，对应模数4、齿数23的齿形参数，啮合时中心距与原厂对应齿轮副完全匹配，

　　替换安装时不需要调整相邻轴的位置，也不需要修改箱体的安装孔位，维修时可直接替换磨损的原厂齿轮，大幅缩短设备停机维修时间。齿轮厚度为40毫米，齿宽参数经过载荷校核，在CA6140最大切削扭矩工况下，齿面接触应力、齿根弯曲应力均在材料许用范围内，长期满负荷使用不会出现齿面点蚀、轮齿折断的失效问题。从安装边界来看，这款齿轮的最大外轮廓为直径100毫米的圆柱面，轴向厚度40毫米，安装时需要保证相邻零件的轴向间隙不小于2毫米，避免运转过程中与相邻齿轮、轴套、箱体壁发生摩擦干涉；中心孔与安装轴的配合选用间隙配合，装配时可通过铜棒敲击装入，不需要热装，现场维修时不需要复杂的加热设备即可完成更换。齿部采用渐开线齿形，压力角为标准20度，

　　啮合重合度满足直齿轮传动的基本要求，高速运转时的噪音控制符合普通机床的噪音标准，不会因为齿形设计问题产生异常啮合噪音。在实际选型使用时，需要注意这款齿轮为正火处理的45钢材质适配工况，适合在润滑良好的闭式传动箱内使用，如果用于开式传动场景，需要额外提高齿面硬度，避免磨粒磨损过快缩短使用寿命。对于三维建模从业者来说，这款齿轮的建模过程完整覆盖了直齿圆柱齿轮的参数化设计逻辑，从齿廓渐开线绘制、齿根圆角过渡、轮齿阵列到中心孔、键槽的特征创建，都遵循机械设计的标准规范，可作为机床传动类零件建模的参考范例，也可直接导入CA6140车床的整机装配模型中，用于整机传动仿真、维修拆装模拟等场景。结构设计上没有多余的减重孔或复杂结构，完全以实用可靠为核心，符合传统机床零件的设计思路，在满足传动强度、安装适配的前提下，尽可能简化加工工艺，滚齿加工后即可满足精度要求，不需要额外的磨齿工序，制造成本更低，适合批量备件生产。
