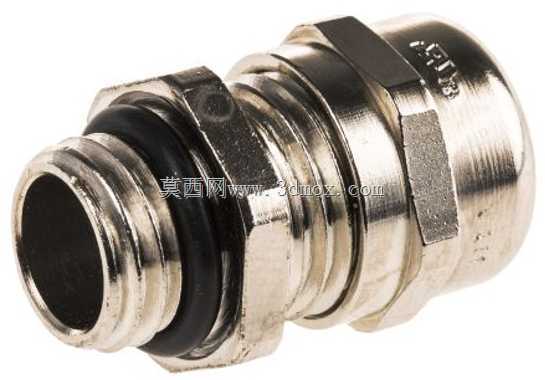

金属PG9电缆密封套结构设计

　　这款金属电缆密封套主要用于电气柜、机床电控箱、自动化设备穿线部位的线缆固定与密封防护，在车间布线、户外电控设备安装、机床改造等场景中，能解决线缆穿板后缝隙渗漏、线缆受拉扯移位的常见问题，避免粉尘、切削液、水汽顺着穿线孔进入设备内部，保障电气元件的运行稳定性。从结构设计来看，主体采用金属材质加工，兼顾结构强度与抗老化性能，适配4-8mm线径的电缆穿接，连接螺纹覆盖PG7至PG48规格，可匹配不同厚度的安装板开孔，安装时无需额外定制转接件，直接通过螺纹旋入预设开孔即可完成初步固定。密封结构采用复合密封设计，内置的弹性密封环在锁紧螺母旋紧过程中会均匀抱紧线缆外壁，同时贴合安装板的接触面会形成端面密封，整体防护等级可达IP68，

　　可承受5bar压力环境下的密封要求，符合EN 60529相关测试标准，即使在有切削液飞溅的机床加工区域、存在喷淋工况的户外设备上，也能稳定实现密封防护。设计过程中重点考虑了安装便捷性与长期使用的可靠性，主体外侧预留的六角拧动面，可配合普通扳手完成锁紧操作，无需专用工装，现场布线时能大幅提升安装效率；金属本体的抗腐蚀镀层处理，可适应车间常见的油污、弱腐蚀环境，避免长期使用后出现锈蚀卡死的问题。安装边界方面，不同螺纹规格对应的穿板开孔尺寸有明确适配范围，选型时需匹配线缆外径与安装板开孔尺寸，避免因选型不当导致密封失效或无法安装；锁紧过程中需控制拧紧力矩，既要保证密封环充分变形抱紧线缆，又要避免力矩过大压伤线缆外护套，

　　影响线缆本身的绝缘性能。在实际设备布线应用中，这类密封套除了密封防护作用，还能承担线缆的轴向固定作用，避免设备运行过程中线缆受拉扯、振动出现接线端子松脱的问题，尤其在机床滑台、移动机械手等存在线缆往复移动的部位，搭配防松结构的密封套可有效降低线缆故障概率。建模过程中还原了密封套的各部件配合关系，包括主体、锁紧螺母、密封环、压紧爪片的装配间隙与配合公差，可直接用于设备布线的干涉检查、安装模拟，也能作为非标密封件设计的参考原型，帮助结构设计人员快速完成穿线部位的结构选型与布局验证。
